Placa de Controle 6SN1118-0DG23-0AA1

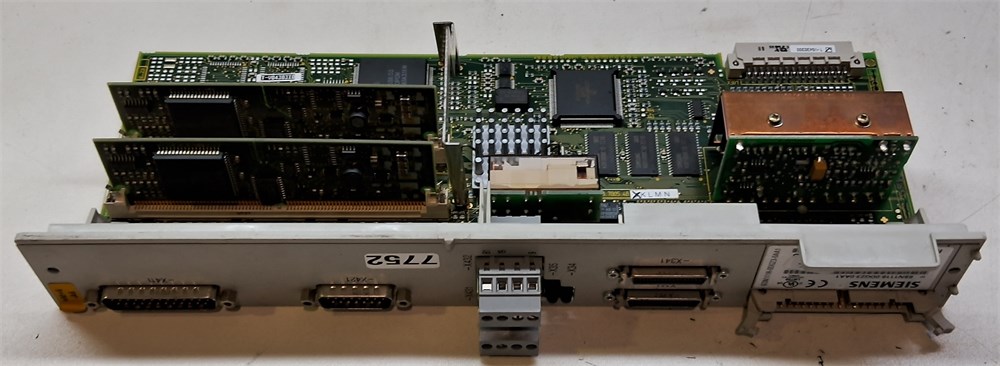

O Siemens 6SN1118-0DG23-0AA1 é a placa de regulação (Closed-Loop Control Unit) plug-in do sistema SIMODRIVE 611-D, para 1 eixo, destinada a acionamentos digitais de avanço (feed) e eixo-árvore principal (main spindle), com sistema de medição direto e sinais de tensão (analógicos). É importante destacar: esta placa não é o módulo de potência completo, ela é a eletrônica de regulação (malha fechada de corrente/velocidade) que se encaixa em um módulo de potência (Leistungsteil) do SIMODRIVE 611-D, formando juntos o acionamento do eixo. A FNF realiza diagnóstico e reparo deste e de outros componentes SIMODRIVE 611, em laboratório próprio, com envio para todo o Brasil.

Características técnicas

O que é e para que serve a placa de regulação 6SN1118-0DG23-0AA1

Dentro de um acionamento SIMODRIVE 611-D, o módulo de potência (Leistungsteil) é responsável por entregar a corrente ao motor, enquanto a placa de regulação plug-in, como este 6SN1118-0DG23-0AA1, é a eletrônica que fecha a malha de controle: ela recebe os sinais de referência do comando numérico e os sinais de realimentação de posição/velocidade, calcula os ajustes necessários e comanda o módulo de potência. Este modelo específico controla 1 eixo, é compatível com acionamentos de avanço e também com eixo-árvore principal, e foi projetado para trabalhar com sistema de medição direto, ou seja, um sensor (régua ou encoder) instalado diretamente no elemento móvel da máquina, e não apenas acoplado ao eixo do motor, com sinais de saída do tipo tensão (analógicos), diferente de outras variantes da família que trabalham com sinais digitais ou medição indireta. A família 6SN1118 possui diversas variantes muito parecidas (0DG23, 0DH23, 0DJ23, 0DK23, entre outras), cada uma com combinação própria de eixos, tipo de medição e tipo de sinal, por isso é fundamental conferir o código completo antes de qualquer substituição.

Onde é utilizado

Utilizado em painéis de acionamento SIMODRIVE 611-D de máquinas-ferramenta CNC e centros de usinagem equipados com comando SINUMERIK 810D ou 840D, sempre instalado junto ao módulo de potência correspondente do eixo.

Falhas comuns na placa de regulação SIMODRIVE 611-D

• Falha nos circuitos de processamento do sinal de realimentação
• Falha na comunicação entre a placa de regulação e o módulo de potência
• Componentes eletrônicos (capacitores, reguladores) degradados
• Danos por surto elétrico ou descarga eletrostática
• Conectores e contatos de encaixe (backplane) danificados por vibração ou mau contato

Reparo x substituição

Este componente já consta como descontinuado no catálogo oficial Siemens, com substituto indicado (6SN1118-0DJ23-0AA0), mas essa substituição só é compatível a partir de uma versão específica de software NC (6.4.9), o que exige checar o software instalado na máquina antes de qualquer troca. Como encontrar uma unidade nova é difícil e caro, o reparo especializado costuma ser a alternativa mais rápida e segura, preservando a configuração já validada na máquina sem depender de atualização de software.

Como funciona o processo de reparo na FNF

1. Diagnóstico eletrônico completo da placa, com identificação da falha
2. Reparo dos componentes afetados e dos circuitos de comunicação com o módulo de potência
3. Teste funcional integrado ao sistema SIMODRIVE antes da devolução
4. Envio para todo o Brasil, com rastreamento

Perguntas Frequentes

O que é a placa Siemens 6SN1118-0DG23-0AA1

É a placa de regulação (Closed-Loop Control Unit) plug-in do sistema SIMODRIVE 611-D, para 1 eixo, que fecha a malha de controle de corrente e velocidade do acionamento.

Essa placa substitui o módulo de potência

Não. A placa de regulação e o módulo de potência são componentes diferentes e complementares: a placa processa os sinais de controle, e o módulo de potência entrega a corrente ao motor.

Para que tipo de eixo essa placa serve

Serve tanto para acionamentos de avanço (feed) quanto para eixo-árvore principal (main spindle), controlando 1 eixo, com sistema de medição direto e sinais de tensão.

Essa placa ainda é fabricada pela Siemens

Não. Está descontinuada, com substituto indicado (6SN1118-0DJ23-0AA0), mas a compatibilidade depende da versão de software NC instalada na máquina (a partir da 6.4.9).

A FNF faz reparo da 6SN1118-0DG23-0AA1

Sim. Realizamos diagnóstico completo e reparo desta e de outras placas de regulação SIMODRIVE 611, em laboratório especializado em eletrônica de potência e controle.

Quanto tempo leva o diagnóstico e o reparo

O diagnóstico leva de 1 a 2 dias úteis. O reparo leva de 3 a 7 dias úteis adicionais, conforme a falha identificada.
