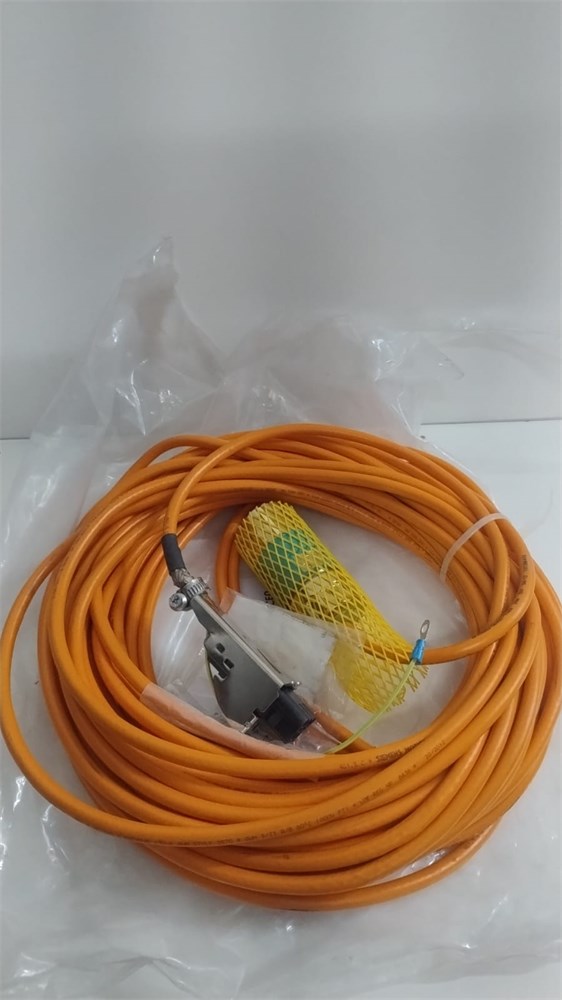

O cabo 6FX5002-5CS31-1BC0 é um cabo de potência pré-montado da Siemens, pertencente à linha SINAMICS S120, projetado para conexão entre o módulo de potência (Motor Module) e motores das séries SIMOTICS S-1FT2, 1FT7, 1FK2, 1FK7 e M-1PH8 equipados com conector full-thread.
Este cabo possui 4 vias de 2,5 mm², conector tamanho 1,5/2,5 mm² nos padrões UL/CSA, e segue o padrão DESINA MOTION-CONNECT 500 de conectorização da Siemens, garantindo compatibilidade com os sistemas de acionamento SINAMICS S120.
Características técnicas
| Código do produto | 6FX5002-5CS31-1BC0 |
|---|---|
| Fabricante | Siemens |
| Linha | SINAMICS S120 |
| Tipo | Cabo de potência pré-montado (Power Cable, Preassembled) |
| Seção dos condutores | 4x 2,5 mm² |
| Conector | Tamanho 1,5/2,5 mm², full-thread, padrão UL/CSA |
| Padrão de conectorização | DESINA MOTION-CONNECT 500 |
| Diâmetro máximo (Dmax) | 12,9 mm |
| Comprimento | 12 metros |
| Peso líquido | 2,976 kg |
| Compatibilidade de motores | SIMOTICS S-1FT2 / S-1FT7 / S-1FK2 / S-1FK7 / M-1PH8 |
| Status no fabricante | Phase Out Announce |
A especificação deve ser confirmada pela etiqueta original do equipamento ou pela documentação técnica do fabricante.
Aplicações Industriais
- Conexão de potência entre módulos de acionamento SINAMICS S120 e servomotores SIMOTICS da linha 1FT/1FK/1PH8.
- Sistemas de automação industrial com servoacionamentos de alto desempenho.
- Máquinas-ferramenta, linhas de produção automatizadas e equipamentos com exigência de conector full-thread.
- Retrofit e manutenção de máquinas CNC e sistemas de acionamento Siemens.
Compatibilidade
Compatível com motores das séries SIMOTICS S-1FT2, 1FT7, 1FK2, 1FK7 e M-1PH8 equipados com conector full-thread, dentro do sistema de acionamento SINAMICS S120. A compatibilidade real depende do código completo do motor e do módulo de potência, da configuração da máquina, da versão de hardware envolvida e da documentação técnica correspondente, não deve ser assumida apenas pela série do motor.
Falhas Comuns
- Ruptura ou fadiga dos condutores internos por flexão repetida (aplicações em eixos móveis).
- Danos na capa externa por abrasão, esmagamento ou exposição a óleos e agentes químicos.
- Oxidação ou mau contato nos terminais do conector full-thread.
- Curto-circuito entre vias por deterioração do isolamento.
- Folga ou desgaste na rosca do conector, causando falhas intermitentes de contato.
Quando Reparar ou Substituir
Reparo: indicado quando o dano está localizado no conector ou em um trecho pontual do cabo, com os condutores internos e o isolamento geral em boas condições, permitindo reterminação ou substituição do trecho danificado.
Substituição: recomendada quando há ruptura interna dos condutores, múltiplos pontos de dano ao longo do cabo, deterioração generalizada do isolamento ou quando o custo do reparo se aproxima do valor de um cabo novo.
Diagnóstico e Reparo na FNF
- Recebimento e identificação do cabo pelo código completo (6FX5002-5CS31-1BC0) e inspeção visual da capa externa e do conector.
- Teste de continuidade e isolamento em todas as vias do cabo.
- Verificação do conector full-thread quanto a desgaste de rosca, oxidação e integridade dos contatos.
- Localização de eventuais pontos de ruptura ou dano ao longo do comprimento do cabo.
- Reparo do trecho ou do conector afetado, quando tecnicamente viável, com reterminação conforme padrão original.
- Teste final de continuidade, isolamento e funcionamento antes da devolução ao cliente.
Perguntas Frequentes
Este cabo serve para qualquer motor SIMOTICS 1FT/1FK?
Não necessariamente. A compatibilidade depende do código completo do motor, da configuração da máquina e da documentação técnica, sempre confirme antes de substituir.
Qual o comprimento deste cabo?
12 metros, conforme cadastro e conferido pelo peso líquido do produto (2,976 kg).
O produto ainda está disponível no fabricante?
O status atual na Siemens é "Phase Out Announce", indicando fase de descontinuação gradual, a disponibilidade deve ser confirmada diretamente com a Siemens ou com a FNF.
A FNF realiza reparo neste cabo?
Sim, a FNF realiza diagnóstico e reparo deste cabo quando o dano é localizado e tecnicamente reparável, conforme descrito acima.
Resumo Técnico
O 6FX5002-5CS31-1BC0 é um cabo de potência pré-montado Siemens, da linha SINAMICS S120, com 4 vias de 2,5 mm² e 12 metros de comprimento. É utilizado para conectar módulos de potência a servomotores SIMOTICS das séries 1FT2, 1FT7, 1FK2, 1FK7 e M-1PH8 equipados com conector full-thread, em sistemas de automação industrial e máquinas-ferramenta. A FNF Soluções Industriais realiza diagnóstico técnico e reparo deste cabo, avaliando continuidade elétrica, isolamento e integridade do conector.
