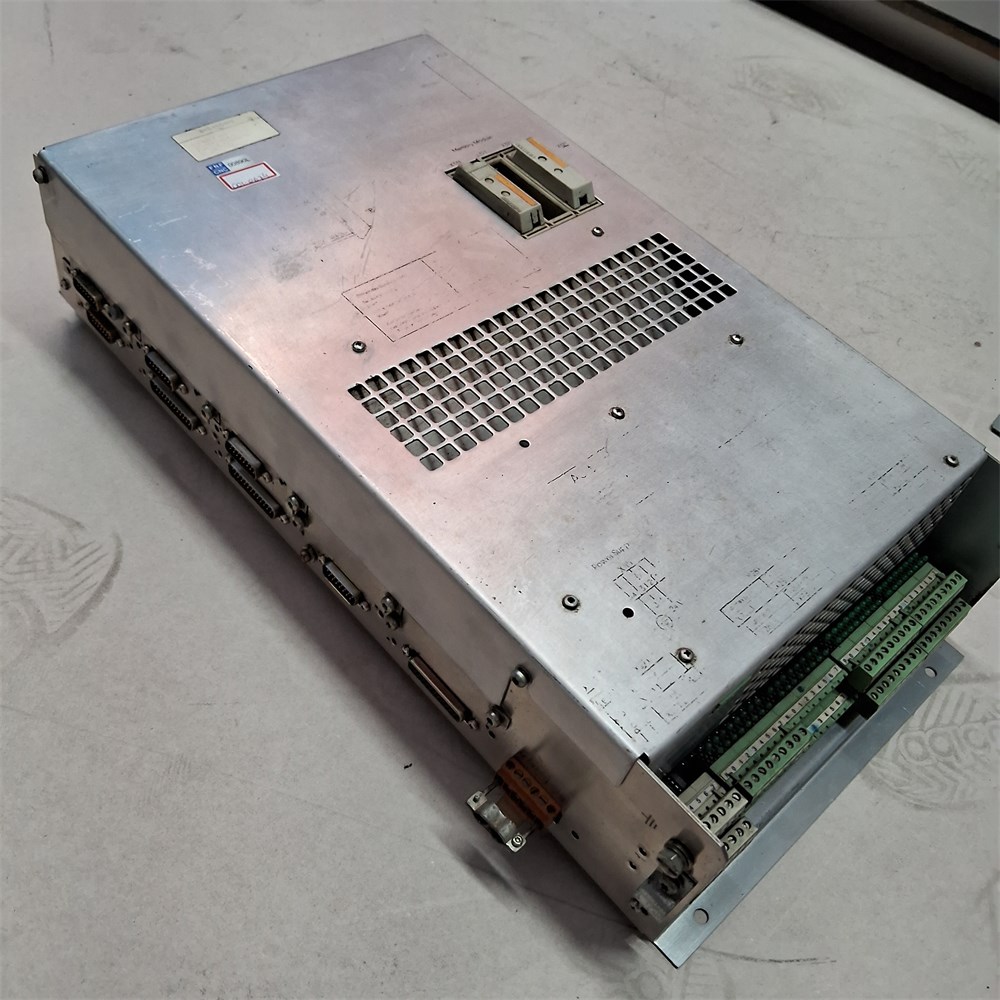

O 6FC4100-1AA00 (etiqueta do equipamento traz o sufixo -Z: 6FC4100-1AA00-Z) é o Zentralgerät: Unidade Central de Controle do sistema Siemens SINUMERIK 805, versão básica (Basic Version). É o comando numérico propriamente dito, a eletrônica que interpreta o programa de usinagem, calcula as trajetórias e controla os eixos e o fuso da máquina, com PLC integrado. Segundo o catálogo oficial da Siemens (SiePortal), este produto está descontinuado (fim de vida) pelo fabricante.
Características técnicas
| Fabricante | Siemens |
|---|---|
| Código do produto (MLFB) | 6FC4100-1AA00 (etiqueta do próprio equipamento: 6FC4100-1AA00-Z) |
| Nome no catálogo Siemens | SINUMERIK 805, Basic Version |
| Família | SINUMERIK 805 (geração clássica de comandos CNC Siemens) |
| Função | Unidade central de controle CNC (Zentralgerät): controle de trajetória para até 4 eixos + 1 fuso (spindle), com PLC integrado |
| Alimentação elétrica | 24V DC, 75VA (confirmado na etiqueta do equipamento fotografado) |
| Peso líquido | 6,00 kg (conforme catálogo Siemens) |
| Situação de fabricação | Descontinuado pela Siemens (Prod. Discont.) |
O que é e para que serve o SINUMERIK 805 6FC4100-1AA00
Diferente de um painel operador (que é apenas a interface entre o operador e o comando), este Zentralgerät é o próprio cérebro do sistema CNC: recebe o programa de usinagem, calcula as trajetórias necessárias, controla em malha fechada a posição e velocidade dos eixos e do fuso, e troca informações com o PLC interno responsável pela lógica auxiliar da máquina (portas, refrigeração, troca de ferramentas, entre outras funções).
Onde é utilizado
Instalado no gabinete elétrico de máquinas-ferramenta equipadas com comando Siemens SINUMERIK 805, geração clássica ainda em operação em tornos, fresadoras e centros de usinagem mais antigos no parque industrial brasileiro, mesmo após a descontinuação do produto pela Siemens.
Falhas comuns
Entre os problemas mais reportados nessa unidade estão: parada do PLC por estouro do tempo de ciclo de monitoramento (watchdog), falha de inicialização com a máquina não completando o boot, perda ou corrupção de parâmetros de máquina (frequentemente ligada à bateria de backup da memória), e falhas pontuais nos circuitos de alimentação de 24V DC.
Reparo x substituição
Como o 6FC4100-1AA00 está descontinuado e sem substituto direto plug-and-play definido oficialmente, o reparo da unidade original costuma ser o caminho mais viável para manter a máquina em operação sem custos e prazos de um retrofit completo. A substituição só costuma se justificar quando há dano físico extenso na placa ou quando a máquina será modernizada por completo.
Como funciona o processo de reparo/troca na FNF
- Solicitação de orçamento com a descrição do sintoma apresentado pela unidade.
- Envio do equipamento para o laboratório da FNF (coleta na Grande São Paulo ou envio por transportadora de qualquer lugar do Brasil).
- Diagnóstico técnico em bancada, com testes elétricos nos circuitos de alimentação, PLC e controle de eixos.
- Emissão de laudo técnico detalhado com o orçamento do reparo.
- Reparo dos componentes identificados como defeituosos.
- Teste funcional da unidade antes da devolução.
- Envio de volta ao cliente com garantia de 90 dias no reparo.
Perguntas Frequentes
O 6FC4100-1AA00 é o painel operador da máquina?
Não. É a unidade central de controle (Zentralgerät) do sistema SINUMERIK 805, o comando numérico em si, diferente do painel operador (IHM), que é apenas a interface entre o operador e esse comando.
Esse produto ainda é fabricado pela Siemens?
Não, está descontinuado (fim de vida) segundo o catálogo oficial Siemens. Por isso a FNF trabalha com reparo e, quando necessário, unidades reparadas/testadas como alternativa de reposição.
Qual a tensão de alimentação dessa unidade?
24V DC, 75VA, conforme a etiqueta do próprio equipamento.
É possível reparar essa unidade ou preciso substituir por completo?
Na maioria dos casos é possível reparar, especialmente quando a falha está concentrada nos circuitos de alimentação, no PLC interno ou na memória de parâmetros.
Qual o prazo de diagnóstico?
O diagnóstico técnico costuma ser realizado em até 2 dias úteis após o recebimento do equipamento.
Vocês atendem todo o Brasil?
Sim. A coleta e entrega são feitas na Grande São Paulo, e o atendimento nacional é feito por transportadora.
