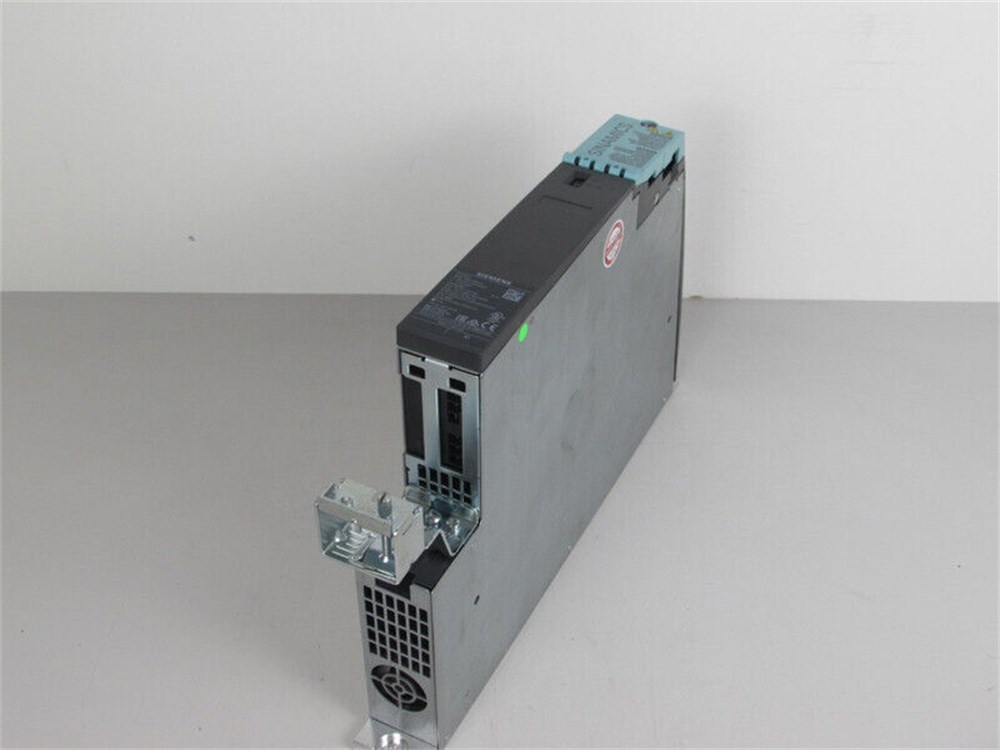

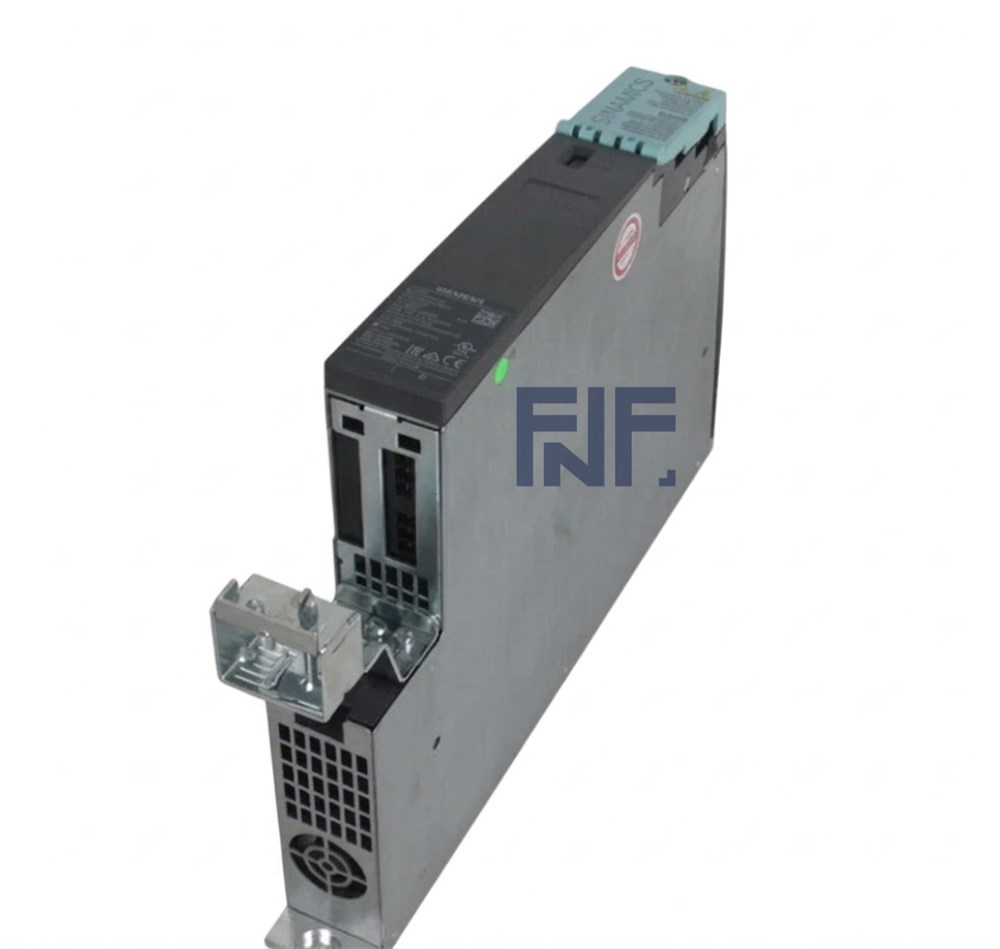

O 6SL3120-1TE21-8AD0 é um Single Motor Module da família SINAMICS S120 da Siemens, em formato booksize D-Type, com corrente nominal de saída de 18 A, entrada de 600 V CC pelo barramento CC e saída trifásica de 400 V CA. Ele converte a energia do barramento CC em tensão e frequência variáveis para alimentar um motor, sob comando da Control Unit via DRIVE-CLiQ, em máquinas CNC, centros de usinagem e demais sistemas de acionamento multieixo.
A FNF Soluções Industriais realiza o diagnóstico e o reparo deste módulo em laboratório próprio e também fornece o item. Os dados técnicos abaixo seguem a documentação oficial da Siemens (manual Power Units in Booksize C/D-Type Format e página do produto no SiePortal).
Características Técnicas
| Tipo de produto | Single Motor Module (módulo de motor individual) |
|---|---|
| Fabricante | Siemens |
| Família | SINAMICS S120 |
| Código Siemens (MLFB) | 6SL3120-1TE21-8AD0 |
| Formato | Booksize, D-Type, refrigeração interna a ar |
| Tensão do barramento CC | 600 V CC nominal (faixa de 510 a 720 V CC) |
| Tensão de saída | 3 CA 400 V (0 a 0,717 x tensão do barramento CC) |
| Frequência de saída | 0 a 550 Hz |
| Corrente nominal (In) | 18 A |
| Corrente de carga base (IH) | 15,3 A |
| Corrente S6 (40 %) | 24 A |
| Corrente máxima (Imax) | 54 A (sobrecarga de até 3x no D-Type) |
| Corrente no barramento CC | 22 A CC |
| Alimentação da eletrônica | 24 V CC (20,4 a 28,8 V), consumo de 0,75 A |
| Frequência de pulso máxima | 4 kHz sem derating; 16 kHz com derating |
| Perda de potência | 140 W |
| Refrigeração | Ventilador interno; ar necessário de 33,3 m³/h |
| Nível de pressão sonora | Menor que 60 dB(A) |
| Largura | 50 mm |
| Peso líquido | 4,6 kg |
| Segurança funcional | Suporte às funções estendidas do Safety Integrated |
| Item incluso | Cabo DRIVE-CLiQ |
| Situação junto ao fabricante | Produto ativo (Active Product), segundo o SiePortal da Siemens |
Outras especificações, como a versão de hardware e a configuração do sistema onde o módulo está instalado, devem ser confirmadas pela etiqueta original do equipamento ou pela documentação técnica do fabricante.
Aplicações Industriais
O Single Motor Module 6SL3120-1TE21-8AD0 é utilizado em sistemas de acionamento SINAMICS S120 para controlar um motor a partir do barramento CC, em aplicações como:
- Acionamento de eixos em máquinas CNC e centros de usinagem
- Sistemas multieixo SINAMICS S120 com barramento CC compartilhado
- Reposição e retrofit em painéis de acionamento SINAMICS S120 já instalados
- Aplicações que utilizam as funções estendidas do Safety Integrated
O módulo não opera de forma isolada: ele depende de um Line Module que alimente o barramento CC e de uma Control Unit conectada via DRIVE-CLiQ no mesmo sistema.
Compatibilidade
A Siemens publica o módulo de 18 A em duas versões distintas: o C-Type 6SL3120-1TE21-8AC. (sobrecarga de até 2x) e o D-Type 6SL3120-1TE21-8AD. (sobrecarga de até 3x). Por isso, a compatibilidade de um módulo SINAMICS S120 não deve ser assumida apenas pela corrente nominal ou pela família do produto. Antes de qualquer troca, verifique:
- O código completo (MLFB) do módulo, incluindo o sufixo que identifica C-Type ou D-Type
- O regime de sobrecarga exigido pela aplicação (corrente máxima e ciclo de trabalho)
- A potência do Line Module e a configuração do barramento CC: segundo a Siemens, um módulo de 18 A com sobrecarga de 300 % ligado a um Line Module de 16 kW pode exigir um Line Module de maior potência
- A versão de firmware da Control Unit e a ferramenta de engenharia utilizada no projeto
- A configuração do motor, dos cabos e dos demais componentes do eixo
- A documentação técnica do fabricante para a configuração da máquina
A compatibilidade depende do código completo, da configuração da máquina, da versão do hardware e da documentação técnica. Na dúvida, envie a foto da etiqueta original para a FNF avaliar antes da compra.
Falhas Comuns
Em Motor Modules SINAMICS S120, as falhas mais frequentes costumam estar relacionadas a:
- Falha nos IGBTs do estágio de potência
- Falha no driver de disparo dos IGBTs
- Perda de comunicação DRIVE-CLiQ com a Control Unit
- Sobretensão ou subtensão no barramento CC (a Siemens informa disparo em torno de 820 V CC para sobretensão e 380 V CC para subtensão)
- Superaquecimento por falha do ventilador interno ou acúmulo de sujeira no dissipador
- Degradação dos capacitores do barramento CC
Sintomas semelhantes podem ter causas diferentes, e esses são modos de falha típicos desse tipo de módulo, não uma lista publicada pela Siemens para este código específico. Somente o diagnóstico técnico confirma a causa real.
Quando Reparar ou Substituir
O reparo costuma ser indicado quando a falha está localizada no circuito de potência ou de driver, sem dano à placa de controle do módulo ou à interface DRIVE-CLiQ.
O reparo pode ser considerado quando:
- O dano está localizado em componentes de potência (IGBT, driver, retificador de entrada)
- Os capacitores do barramento CC estão degradados, mas sem dano à placa de controle
A substituição deve ser avaliada quando o dano compromete a placa de controle do módulo ou a interface de comunicação, ou quando há histórico de falhas repetidas em uma aplicação crítica.
A substituição pode ser necessária quando houver:
- Dano à placa de controle ou à interface de comunicação DRIVE-CLiQ
- Histórico de falhas repetidas após reparo em uma aplicação crítica
A decisão final depende do diagnóstico técnico e da criticidade do eixo controlado por este módulo na aplicação.
Diagnóstico e Reparo na FNF
O módulo 6SL3120-1TE21-8AD0 é avaliado em laboratório próprio, considerando o defeito informado pelo cliente, o estado físico da unidade e o comportamento elétrico apresentado. A FNF Soluções Industriais atua há mais de uma década nesse segmento.
De acordo com o diagnóstico, o processo técnico pode incluir:
- 1. Inspeção visual: componentes queimados, capacitores estufados, conectores DRIVE-CLiQ e bornes de potência
- 2. Testes elétricos: verificação do circuito de potência, do driver de disparo dos IGBTs e do barramento CC
- 3. Diagnóstico de comunicação DRIVE-CLiQ: verificação do enlace com a Control Unit
- 4. Substituição de componentes: troca dos componentes degradados identificados no diagnóstico
- 5. Teste funcional: teste sob carga antes da devolução, simulando a operação real do eixo
Perguntas Frequentes
O que é o 6SL3120-1TE21-8AD0?
É um Single Motor Module SINAMICS S120 da Siemens, em formato booksize D-Type, de 18 A, com entrada de 600 V CC e saída de 400 V CA trifásica, que alimenta um motor a partir do barramento CC.
Qual a diferença entre o 6SL3120-1TE21-8AD0 e o 6SL3120-1TE21-8AC0?
São versões distintas do módulo de 18 A: o -8AC0 é C-Type, com sobrecarga de até 2x, e o -8AD0 é D-Type, com sobrecarga de até 3x. A troca entre eles não deve ser assumida sem conferir a documentação e a configuração do sistema. Veja o artigo sobre C-Type vs D-Type no final desta página.
O módulo 6SL3120-1TE21-8AD0 pode ser reparado ou precisa ser substituído?
Na maioria dos casos o reparo é viável. A FNF realiza diagnóstico antes de qualquer orçamento para determinar se é reparo parcial ou substituição de componentes.
A FNF tem o 6SL3120-1TE21-8AD0 em estoque?
Trabalhamos com módulos recondicionados em estoque para os itens de maior demanda. Consulte disponibilidade pelo WhatsApp informando o part number completo.
Quanto tempo leva o reparo do 6SL3120-1TE21-8AD0?
O prazo padrão é de 3 a 7 dias úteis após recebimento e diagnóstico. Para paradas de produção urgentes, entre em contato pelo WhatsApp.
O módulo funciona sozinho ou depende de outros componentes?
Ele depende de um Line Module que alimente o barramento CC e de uma Control Unit conectada via DRIVE-CLiQ. O dimensionamento do conjunto deve considerar a potência do Line Module e o regime de sobrecarga da aplicação.
