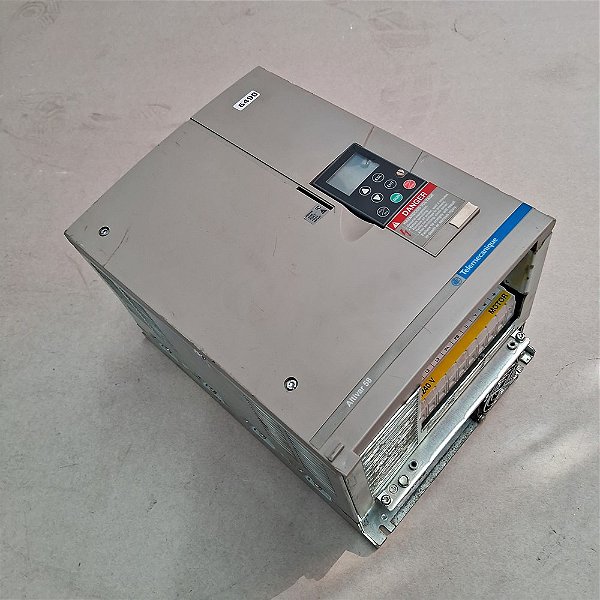

Inversor Schneider ATV58HU90M2

O ATV58HU90M2 é um inversor de frequência da linha Altivar 58 (ATV-58H com dissipador de calor), fabricado pela Schneider Electric / Telemecanique. O equipamento foi projetado para o controle de velocidade de motores elétricos trifásicos em aplicações industriais, sendo utilizado em setores como alimentício, farmacêutico, químico e de infraestrutura predial.

A linha Altivar 58 foi descontinuada pelo fabricante e não é mais comercializada como produto novo, permanecendo em operação em parques industriais já instalados. A FNF Soluções Industriais realiza diagnóstico e reparo deste modelo, contribuindo para a continuidade operacional de equipamentos que ainda dependem dele.

Características Técnicas

As especificações técnicas devem ser confirmadas pela etiqueta original do equipamento ou pela documentação técnica do fabricante, já que variações de hardware podem existir entre unidades fabricadas em diferentes períodos.

Aplicações Industriais

O inversor ATV58HU90M2 é utilizado no controle de velocidade e proteção de motores elétricos em diversos processos industriais, entre eles:

• Esteiras transportadoras e sistemas de transporte de materiais
• Bombas centrífugas e sistemas de bombeamento
• Ventiladores e exaustores industriais
• Misturadores e agitadores
• Compressores de ar
• Linhas de produção nas indústrias alimentícia, farmacêutica e química

Compatibilidade

A compatibilidade do ATV58HU90M2 depende do código completo do produto, da configuração da máquina, da versão de hardware e da documentação técnica do fabricante. Antes de qualquer substituição ou reparo, recomenda-se confirmar esses dados junto à etiqueta do equipamento ou ao manual técnico.

Para confirmar a compatibilidade, verifique:

• Código completo gravado na etiqueta do equipamento
• Faixa de tensão e corrente exigida pelo motor acionado
• Versão de firmware e hardware instalada
• Compatibilidade elétrica e mecânica com o painel existente

A linha Altivar 58 está descontinuada pela Schneider Electric, que recomenda oficialmente a substituição por modelos da linha Altivar 930 (como o ATV930D11M3 ou o ATV930U75M3) em projetos de atualização. Essa recomendação é do fabricante; a disponibilidade de venda de modelos substitutos deve ser confirmada diretamente com a FNF.

Falhas Comuns

• Disparo por sobrecorrente associado a sobrecarga do motor ou parâmetros de rampa incorretos
• Falha de perda de fase na alimentação de entrada
• Superaquecimento por acúmulo de poeira nos dissipadores ou falha de ventilação
• Subtensão na alimentação de entrada
• Curto-circuito na saída do inversor
• Degradação de capacitores do barramento CC
• Falha de ventiladores de resfriamento
• Falha em módulos IGBT do estágio de potência
• Falhas na placa de controle e nos parâmetros programados

Os códigos de alarme e suas causas específicas podem variar conforme a versão de firmware instalada; a interpretação exata deve considerar o manual técnico do equipamento.

Quando Reparar ou Substituir

A decisão entre reparar ou substituir o ATV58HU90M2 depende da extensão do dano identificado no diagnóstico técnico e da disponibilidade de peças compatíveis.

O reparo pode ser considerado quando:

• O dano está localizado em componentes específicos, como capacitores, ventiladores ou placas de controle
• O módulo de potência (IGBT) não apresenta falha estrutural grave
• O equipamento ainda possui disponibilidade de peças de reposição compatíveis

A substituição pode ser necessária quando houver:

• Dano estrutural grave na placa de potência ou no gabinete
• Diagnóstico técnico indicando inviabilidade de reparo
• Indisponibilidade de peças de reposição compatíveis com o modelo

Em ambos os casos, recomenda-se um diagnóstico técnico prévio para orientar a decisão mais adequada ao equipamento.

Diagnóstico e Reparo na FNF

A FNF Soluções Industriais realiza diagnóstico técnico e reparo de inversores de frequência Schneider Electric / Telemecanique, incluindo a linha Altivar 58.

De acordo com o diagnóstico, o processo técnico pode incluir:

• 1. Inspeção visual: verificação de sinais de superaquecimento, oxidação e danos físicos
• 2. Diagnóstico elétrico: testes de tensão, corrente e isolamento nos circuitos de potência e controle
• 3. Verificação de alarmes: leitura dos códigos de falha registrados no inversor
• 4. Substituição de componentes: troca de capacitores, ventiladores, módulos IGBT ou placas de controle conforme necessário
• 5. Teste de carga: validação do funcionamento do equipamento antes da devolução

Perguntas Frequentes

O ATV58HU90M2 ainda é fabricado pela Schneider Electric?

Não. A linha Altivar 58 foi descontinuada pelo fabricante, com descontinuação registrada em novembro de 2020. O equipamento pode continuar em operação, mas não é mais comercializado como produto novo.

Qual é a potência do motor compatível com o ATV58HU90M2?

O ATV58HU90M2 é dimensionado para motores de até 5,5 kW (7,5 HP), com corrente nominal de saída de 24,2 A. A compatibilidade exata deve ser confirmada conforme a aplicação e a documentação técnica do motor.

A FNF realiza reparo do ATV58HU90M2?

Sim. A FNF Soluções Industriais realiza diagnóstico técnico e reparo deste modelo, incluindo a substituição de componentes danificados e teste de carga antes da devolução.

Existe substituto recomendado para o ATV58HU90M2?

Sim. A Schneider Electric recomenda oficialmente a substituição da linha Altivar 58 pela linha Altivar 930, indicando os modelos ATV930D11M3 e ATV930U75M3 como alternativas em projetos de atualização.
