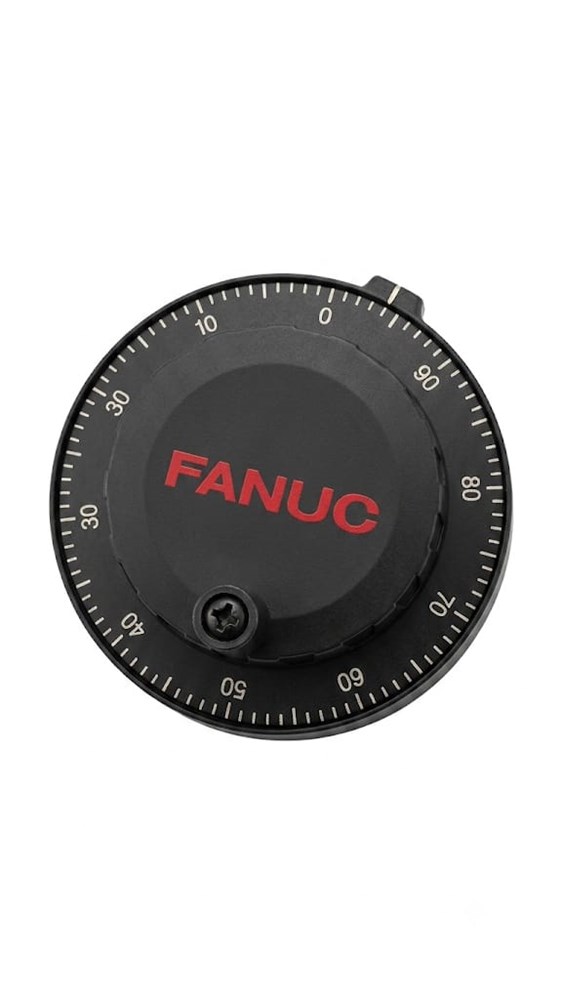

MANIVELA GERADOR DE PULSO - A860-0203-T001 - FNF:01129

O A860-0203-T001 é uma manivela eletrônica / gerador manual de pulsos (MPG - Manual Pulse Generator) original da Fanuc. Ela é utilizada diretamente em painéis de controle operacionais de máquinas CNC (muito comum em tornos e centros de usinagem Romi ou Nardini) para que o operador faça a movimentação incremental manual e o ajuste fino de posição dos eixos durante o setup.

Especificações Técnicas

Resolução: 100 pulsos por revolução (100 PPR).

Alimentação: 5 VDC (mínimo de 4,5 V e máximo de 5,25 V).

Consumo de Corrente: Aproximadamente 95 mA.

Canais de Sinal: Saída de quadratura em duas fases (Fase A e Fase B defasadas em 90°).

Formato Físico: Modelo de 80mm de diâmetro, compacto, com eixo cônico e sem flange traseira integrada de fixação externa.

Terminais: Conexão traseira feita por bornes de parafuso M3 (terminais: +5V, 0V, A, B).

Retrocompatibilidade: Substitui de forma direta modelos legados mais antigos da Fanuc, como as séries A860-0201-T002, A860-0202-T001 e as variações T002 / T003
