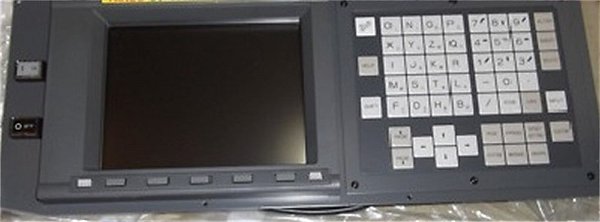

O A02B-0222-C137/MAR é uma unidade de monitor LCD/MDI (Manual Data Input) da FANUC, com tela de cristal líquido colorida de 8,4 polegadas integrada a um teclado de comando. É utilizada em controles CNC FANUC Série 18-M, sendo amplamente empregada em tornos CNC Romi Mach 10 equipados com esse controle.
O sufixo "/MAR" identifica uma variante específica de teclado/keytop desta unidade. A FNF realiza diagnóstico e reparo deste componente com laboratório próprio especializado em eletrônica CNC.
Características Técnicas
| Fabricante | FANUC |
|---|---|
| Código completo | A02B-0222-C137/MAR |
| Tipo de unidade | Monitor LCD/MDI (display + teclado MDI integrado) |
| Tamanho da tela | 8,4 polegadas |
| Tecnologia de exibição | LCD colorido |
| Controle CNC compatível | FANUC Série 18-M |
| Aplicação típica | Tornos CNC Romi Mach 10 |
| Variante de sufixo | /MAR (layout de teclado/keytop específico) |
| Situação no mercado | Item descontinuado pelo fabricante; reposição via unidades recondicionadas e testadas |
Aplicações Industriais
A unidade LCD/MDI A02B-0222-C137/MAR é utilizada como interface de operação em tornos CNC equipados com controle FANUC Série 18-M, sendo a peça responsável pela exibição de programas, parâmetros, alarmes e pela entrada manual de dados (MDI) pelo operador.
- Tornos CNC Romi Mach 10 com controle FANUC 18-M
- Outras máquinas-ferramenta equipadas com o mesmo controle e a mesma variante de teclado
Compatibilidade
A compatibilidade da unidade A02B-0222-C137/MAR depende do código completo, incluindo o sufixo de variante, e da configuração específica da máquina. Antes de adquirir esta peça como reposição, verifique:
- O código completo gravado na etiqueta da unidade atual, incluindo o sufixo (ex.: /MAR, /TAR, /UK01)
- A versão de firmware e a configuração do controle CNC instalado na máquina
- Se o layout de teclado da variante é compatível com o idioma/padrão utilizado na operação
Unidades com sufixos diferentes podem ter keytops e configurações distintas. A compatibilidade final deve sempre ser confirmada pela etiqueta original do equipamento ou pela documentação técnica do fabricante.
Falhas Comuns
- Tela completamente apagada, com a máquina ligando normalmente
- Imagem piscando, com listras, cores incorretas ou perda parcial da imagem
- Teclado MDI travado ou sem resposta a teclas
- Tela liga por alguns segundos e depois apaga
- Contraste ou brilho muito baixo, dificultando a leitura
Quando Reparar ou Substituir
O reparo pode ser considerado quando:
- Falha localizada no circuito de backlight ou na placa controladora interna do display
- Teclado MDI com falha parcial (algumas teclas sem resposta)
- Componentes eletrônicos específicos queimados, identificados em diagnóstico
A substituição pode ser necessária quando houver:
- Dano físico ao painel de LCD (trincas, manchas permanentes na tela)
- Queima generalizada dos circuitos internos
- Unidade sem viabilidade técnica de reparo após diagnóstico
Diagnóstico e Reparo na FNF
O processo de diagnóstico e reparo desta unidade na FNF segue as seguintes etapas:
- 1. Recebimento e inspeção visual: verificação do painel LCD, teclado MDI, conectores e cabos
- 2. Teste em bancada: alimentação e sinal de vídeo controlados para isolar a unidade do restante do painel
- 3. Diagnóstico eletrônico: identificação do componente ou circuito com falha (backlight, controladora, teclado)
- 4. Reparo ou retrabalho: substituição de componentes SMD com estação de retrabalho profissional, quando viável
- 5. Teste funcional: validação da unidade reparada com sinal de vídeo e teclado antes da devolução
Perguntas Frequentes
A tela do monitor FANUC pode ser reparada?
Sim, quando a falha está relacionada a componentes do circuito de backlight, da placa controladora interna ou do teclado MDI. Danos físicos ao painel de LCD ou queima generalizada costumam indicar substituição.
O sufixo /MAR faz diferença na hora de repor a peça?
Sim. O sufixo indica uma variante específica de teclado/keytop. A reposição deve considerar o código completo, e a compatibilidade final deve ser confirmada pela etiqueta original ou pela documentação técnica do fabricante.
A FNF tem esta unidade disponível em estoque?
Trabalhamos com unidades recondicionadas e testadas para os modelos de maior saída. Consulte disponibilidade pelo WhatsApp informando o código completo, incluindo o sufixo.
Quanto tempo leva o diagnóstico e o reparo desta unidade?
O diagnóstico inicial costuma ser rápido. Após a aprovação do orçamento, o reparo geralmente é concluído de 3 a 7 dias úteis, conforme a complexidade da falha.
