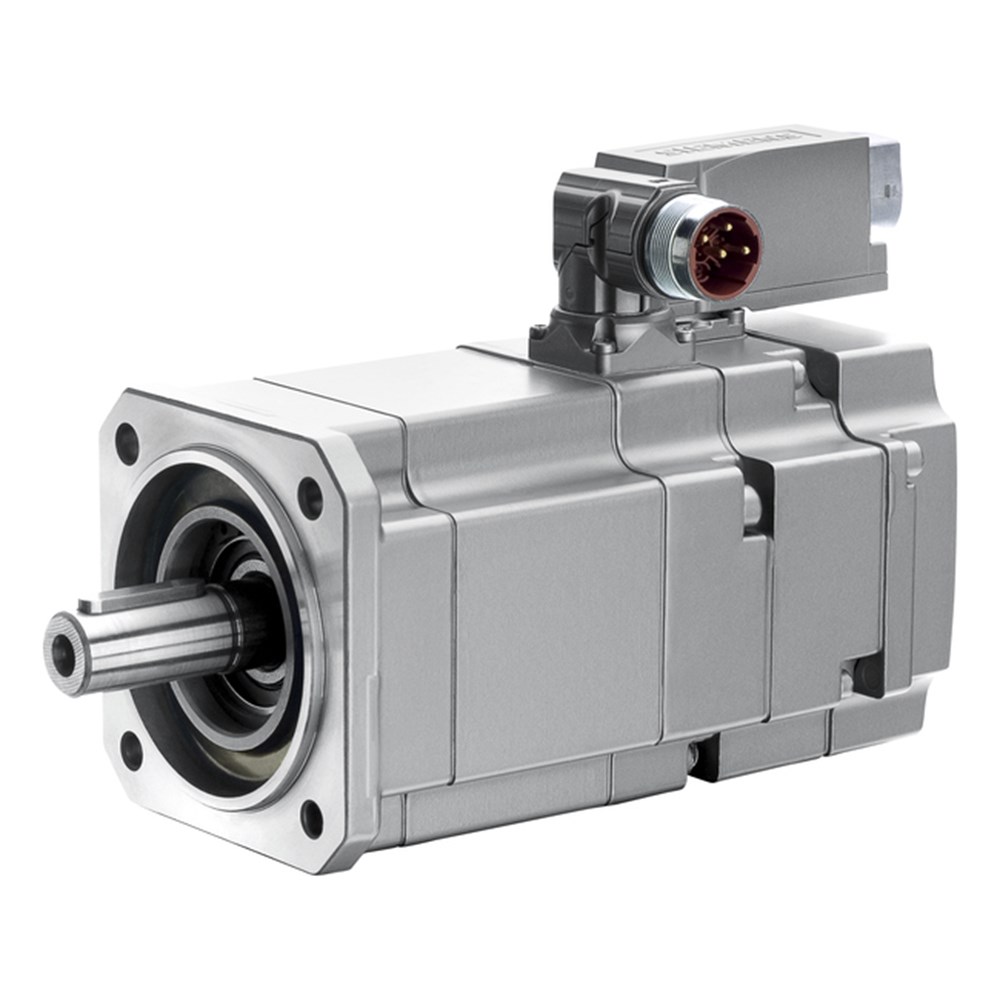

Motor Siemens 1FK7042-5AK71-1FH2

O Siemens 1FK7042-5AK71-1FH2 é um servomotor síncrono SIMOTICS S 1FK7 Compact de 3,0 Nm (100K), 6000 rpm e 1,02 kW, com refrigeração natural, encoder absoluto de 2048 P/rev com interface DRIVE-CLiQ, eixo liso e freio de retenção. É utilizado no acionamento de eixos de máquinas CNC e em aplicações de controle de movimento.

A FNF Soluções Industriais realiza diagnóstico, manutenção, reparo e testes funcionais em servomotores, encoders e componentes Siemens utilizados em máquinas CNC e sistemas de automação industrial.

Características Técnicas

Corrente nominal, constante de torque, inércia, tensão do freio e demais dados elétricos não foram confirmados nesta página. A especificação deve ser confirmada pela etiqueta original do equipamento ou pela documentação técnica do fabricante.

Aplicações Industriais

Entre suas principais aplicações estão:

• Acionamento de eixos de máquinas-ferramenta CNC;
• Posicionamento e controle de movimento com realimentação de encoder absoluto;
• Eixos que exigem retenção mecânica da posição por freio de retenção;
• Substituição ou manutenção de servomotores Siemens 1FK7 já instalados.

O 1FK7042-5AK71-1FH2 pode ser encontrado em tornos CNC, centros de usinagem, fresadoras CNC e outras máquinas equipadas com servoacionamentos Siemens, conforme a configuração definida pelo fabricante da máquina.

Compatibilidade

O Siemens 1FK7042-5AK71-1FH2 é um servomotor da linha SIMOTICS S 1FK7 Compact com encoder absoluto de interface DRIVE-CLiQ e freio de retenção. A presença de um motor dessa linha na máquina não garante, isoladamente, a compatibilidade da unidade.

Antes de comprar, reparar, instalar ou substituir o equipamento, é necessário verificar:

• O código Siemens completo do motor instalado, inclusive todos os sufixos;
• O tipo de encoder (absoluto ou incremental) e a interface de comunicação exigidos pelo módulo de acionamento utilizado;
• A forma construtiva, o flange, o tipo de eixo e a presença ou não de freio de retenção;
• O conector, os cabos de potência, de sinal e do freio e o sentido de saída do conector;
• A configuração e os parâmetros definidos pelo fabricante da máquina;
• Possíveis modificações realizadas anteriormente.

Motores 1FK7 com o mesmo início de código podem diferir em velocidade, encoder e freio. A Siemens indica a linha 1FK7 Generation 2 como sucessora deste código, e a troca por qualquer outro código deve ser confirmada pelo código completo da peça e pela documentação técnica da máquina.

Falhas Comuns

Defeitos mais comuns em servomotores de uso prolongado:

• Ruído e vibração: desgaste de rolamentos ou folga mecânica;
• Superaquecimento: elevação anormal da temperatura durante a operação;
• Falha de encoder: alarme de realimentação, perda de posição ou leitura instável;
• Perda de comunicação DRIVE-CLiQ: encoder não reconhecido pelo acionamento;
• Falha do freio de retenção: freio que não libera, arrasta ou não segura o eixo;
• Conector ou cabo danificado: mau contato, pinos deformados ou oxidação;
• Degradação do enrolamento: baixa resistência de isolação ou curto entre espiras;
• Eixo ou flange danificado: empenamento, desgaste ou impacto mecânico;
• Contaminação: entrada de óleo, líquido refrigerante ou poeira;
• Falhas recorrentes: comportamento instável que retorna após reinicializações.

Sintomas semelhantes podem ter causas diferentes, inclusive no cabo ou no acionamento. Por isso, a substituição do motor sem diagnóstico pode não resolver a falha.

Quando Reparar ou Substituir

O reparo pode ser indicado quando a falha está localizada, a estrutura principal do motor permanece preservada e os componentes podem ser recuperados com segurança técnica.

O reparo pode ser considerado quando:

• A referência original precisa ser mantida na máquina;
• A falha está em rolamentos, encoder, freio, conector ou cabo interno, com eixo, flange e carcaça preservados;
• Existem componentes tecnicamente adequados para a recuperação;
• A substituição exigiria adaptações mecânicas ou de parâmetros;
• A recuperação é tecnicamente viável após avaliação em laboratório.

A substituição deve ser avaliada quando os danos comprometem a confiabilidade ou impedem a recuperação segura do equipamento.

A substituição pode ser necessária quando houver:

• Danos mecânicos severos no eixo, no flange ou na carcaça;
• Enrolamento com danos extensos, sem possibilidade de recuperação;
• Corrosão avançada em áreas críticas;
• Conectores destruídos ou sem possibilidade de recuperação;
• Ausência de componentes adequados para o reparo;
• Falhas generalizadas ou recorrentes, com inviabilidade técnica identificada no diagnóstico.

Caso seja necessária a substituição, a compatibilidade da nova unidade deve ser confirmada pelo código completo, pela configuração da máquina e pela documentação técnica.

Diagnóstico e Reparo na FNF

O diagnóstico e o reparo seguem uma sequência técnica definida conforme o sintoma e o estado do equipamento apresentado, com bancada de teste própria. A FNF Soluções Industriais atua há mais de uma década nesse segmento.

De acordo com o diagnóstico, o processo técnico pode incluir:

• 1. Inspeção inicial: identificação do código, versão e estado geral.
• 2. Diagnóstico: avaliação mecânica de eixo, flange e rolamentos, ensaios elétricos do enrolamento e verificação do encoder, do freio e do conector.
• 3. Limpeza técnica: remoção controlada de resíduos quando necessária.
• 4. Reparo: troca de rolamentos, rebobinamento quando aplicável, reparo ou substituição do encoder e do freio e revisão de conectores, conforme o diagnóstico.
• 5. Testes: teste funcional em bancada antes da devolução.
• 6. Registro técnico: documentação das condições observadas e do serviço executado.

Perguntas Frequentes

O que é o Siemens 1FK7042-5AK71-1FH2?

É um servomotor síncrono SIMOTICS S 1FK7 Compact de 3,0 Nm, 6000 rpm e 1,02 kW, com encoder absoluto de 2048 P/rev e interface DRIVE-CLiQ, eixo liso e freio de retenção.

O 1FK7042-5AK71-1FH2 ainda é fabricado?

A Siemens indica o produto em cancelamento, disponível como peça de reposição, e aponta a linha 1FK7 Generation 2 como sucessora. A disponibilidade e a viabilidade de reparo devem ser consultadas com o atendimento da FNF.

O 1FK7042-5AK71-1FH2 possui freio de retenção?

Sim. A descrição oficial da Siemens indica a versão com freio de retenção.

O que significa a redução de desempenho de 10% citada pela Siemens?

A descrição oficial informa uma redução de desempenho de 10% em razão do encoder absoluto. Os detalhes devem ser confirmados na documentação técnica do fabricante.

É possível reparar o servomotor 1FK7042-5AK71-1FH2?

Na maioria dos casos, a falha está em rolamentos, encoder, freio, conector ou enrolamento e não exige a substituição do motor. A viabilidade do reparo é confirmada após diagnóstico técnico.

A FNF realiza manutenção no Siemens 1FK7042-5AK71-1FH2?

Sim. A FNF realiza diagnóstico, manutenção, reparo e testes neste tipo de servomotor. A viabilidade da recuperação é definida após avaliação técnica.

Quanto tempo leva o reparo do 1FK7042-5AK71-1FH2?

O prazo padrão é de 5 a 10 dias úteis após o recebimento e o diagnóstico. Para urgências, entre em contato com o atendimento.

O equipamento é testado antes do envio? Qual a garantia?

Sim. Os equipamentos comercializados pela FNF são testados antes do envio e vendidos com garantia. O prazo e as condições específicas podem ser confirmados diretamente com o atendimento.

Quais informações devem ser enviadas para solicitar uma avaliação?

Envie o código completo, fotos da etiqueta, modelo da máquina, acionamento utilizado, sintomas apresentados e informações sobre quando a falha ocorre.
