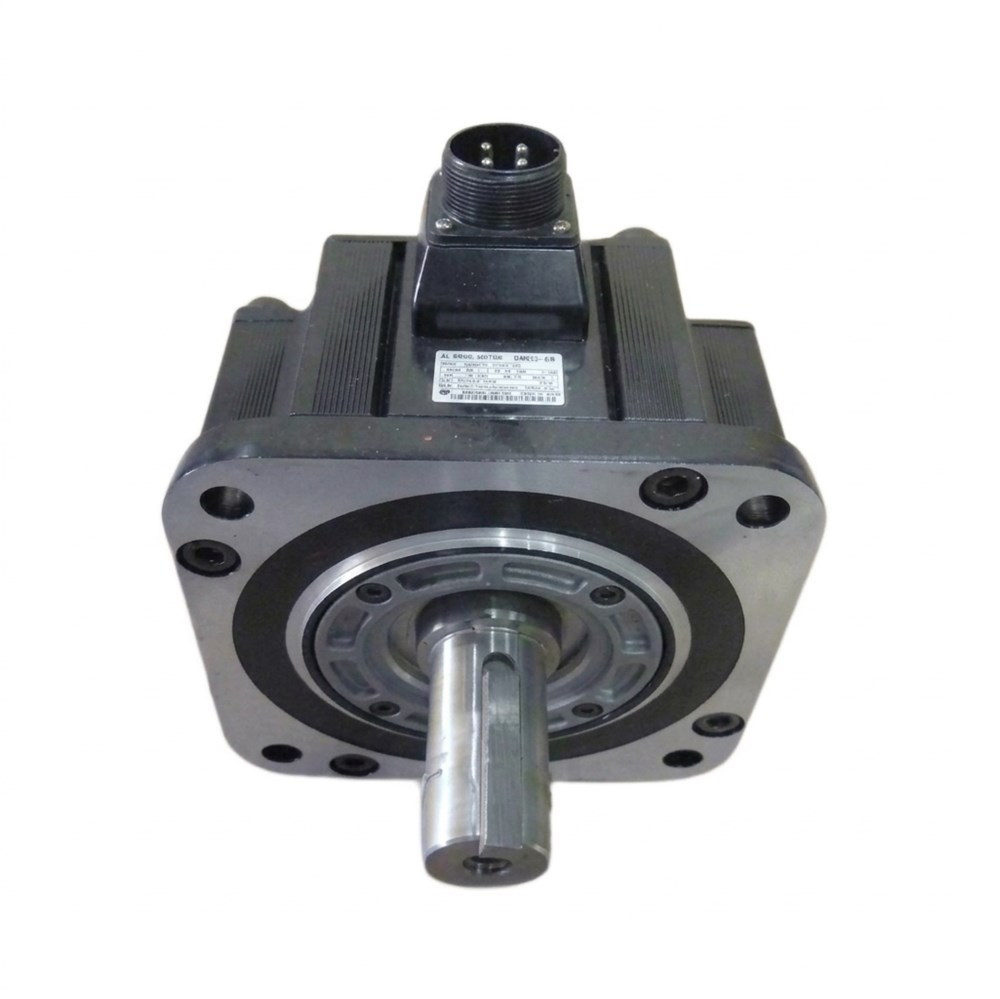

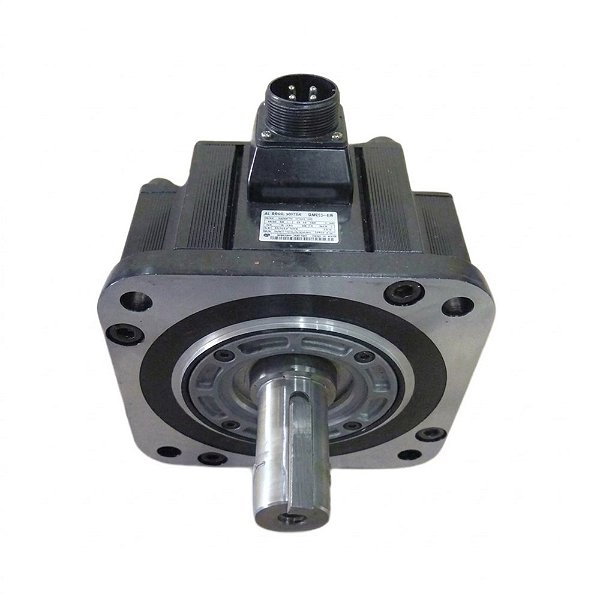

O Yaskawa SGMGH-20DCA61 é um servo motor de média inércia da linha Sigma II, projetado para alta tensão (400V). Ele é uma unidade potente, ideal para eixos de máquinas de grande porte que exigem torque elevado e operação em redes trifásicas de 400V.
🏷️ Identificação do Produto
Marca: YASKAWA
Modelo: SGMGH-20DCA61
⚙️ Especificações Técnicas
Potência Nominal: \(1,8\) kW (\(2,41\) hp).
Tensão de Alimentação: 400 VAC (identificado pelo "D" no código).
Velocidade Nominal: \(1500\) RPM.
Torque Nominal: \(11,5\) N·m.
Torque de Pico: \(28,7\) N·m.
Corrente Nominal: \(5,9\) A (por ser 400V, a corrente é menor que a versão de 200V).
Encoder: Incremental de 17 bits (caractere "C").
Eixo: Cilíndrico com rasgo de chaveta (caractere "A").
Grau de Proteção: IP67.
Detalhes Operacionais
Classe de Tensão: É fundamental não confundir este modelo com as versões de 200V. Ele deve ser obrigatoriamente ligado a um driver da classe 400V para evitar danos ou perda de performance.
Driver Compatível: O par original para este motor é o SGDH-20DE ou o modelo mais moderno SGDV-5R4D (Série Sigma-5).
Inércia e Aplicação: Por ser da série SGMGH, ele possui uma inércia de rotor maior, o que garante movimentos muito suaves em cargas pesadas, sendo muito comum em eixos Z de grandes centros de usinagem ou sistemas de pórticos.
