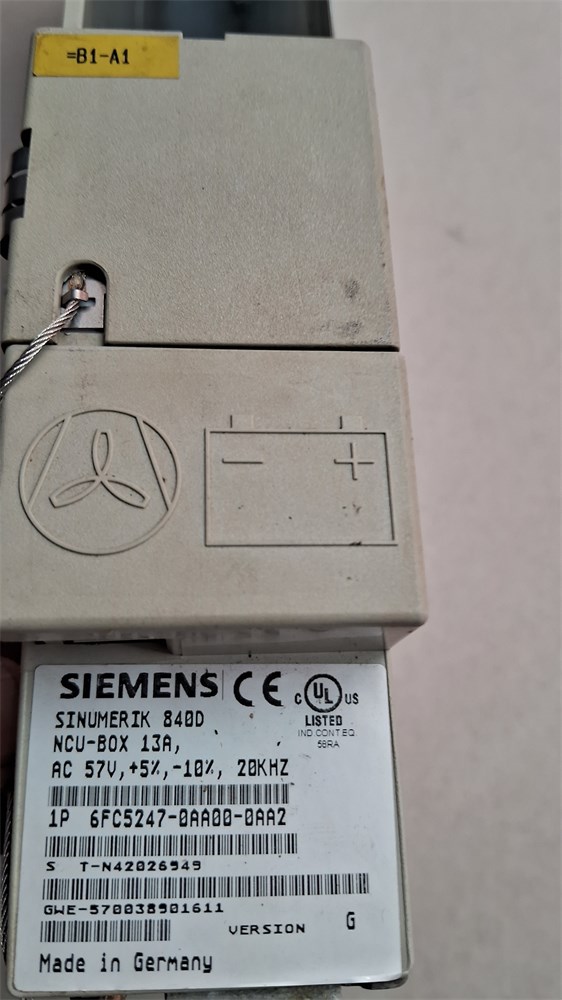

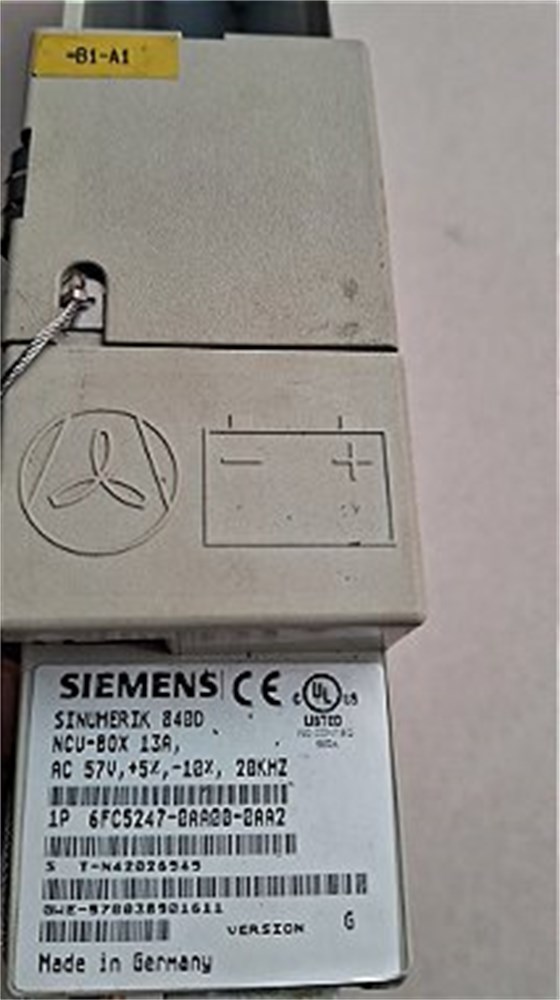

O Siemens 6FC5247-0AA00-0AA2 é o NCU-BOX do sistema CNC SINUMERIK 840D/DE, o gabinete metálico que aloja a placa NCU (Numerical Control Unit), acompanhado de fonte de alimentação, bateria de backup e ventilador de refrigeração. É importante destacar: o NCU-BOX não é a placa de controle em si, e sim o gabinete físico que a recebe. A FNF realiza diagnóstico e reparo deste e de outros componentes da linha SINUMERIK, em laboratório próprio, com envio para todo o Brasil.
Características técnicas
| Fabricante | Siemens |
|---|---|
| Código do produto (MLFB) | 6FC5247-0AA00-0AA2 |
| Nome no catálogo Siemens | NCU-BOX, gabinete para instalação de placas NCU, com fonte de alimentação, bateria e ventilador |
| Família | SINUMERIK 840D/DE |
| Função | Gabinete/chassi que aloja a placa NCU, a fonte de alimentação do rack, a bateria de backup e o ventilador de refrigeração |
| Placas NCU compatíveis (catálogo Siemens) | Famílias NCU 561.x, 571.x, 572.x e 573.x |
| Situação de fabricação | Fim de ciclo de vida pela Siemens, substituto indicado no catálogo: 6FC5247-0AA00-0AA3 |
| Aplicação típica | Racks de controle SINUMERIK 840D/DE, geralmente junto a acionamentos SIMODRIVE 611D |
O que é e para que serve o NCU-BOX
O NCU-BOX é o gabinete metálico central do sistema SINUMERIK 840D/DE: nele são instalados a placa NCU (responsável pelo processamento do CN e do PLC), a fonte de alimentação do rack, a bateria de backup, que mantém os dados de configuração quando a máquina está desligada, e o ventilador de refrigeração do conjunto. Conforme especificação oficial do fabricante, este gabinete é compatível com diversas famílias de placas NCU (561, 571, 572 e 573, em suas variantes), ou seja, o mesmo NCU-BOX pode acomodar diferentes gerações de placas de controle, desde que a variante correta seja instalada. É importante não confundir este componente, o gabinete, com a placa NCU em si (por exemplo, códigos da família 6FC5357), nem com o Fan-Box isolado (6FC5247-0AA30-0AA0), que é apenas o módulo de ventilação vendido separadamente.
Onde é utilizado
Utilizado em máquinas-ferramenta CNC e centros de usinagem equipados com o sistema Siemens SINUMERIK 840D/DE, normalmente montado no rack de controle junto aos módulos de acionamento SIMODRIVE 611D.
Falhas comuns no NCU-BOX
- Bateria de backup descarregada, causando alarmes de hardware e perda de dados de configuração (por exemplo, o alarme SINUMERIK 25201)
- Falha na fonte de alimentação interna
- Falha ou travamento do ventilador de refrigeração, levando a superaquecimento
- Contatos e conectores do rack (backplane) danificados por vibração ou mau contato
- Danos mecânicos no gabinete por manuseio inadequado
Reparo x substituição
O NCU-BOX 6FC5247-0AA00-0AA2 já está classificado pela Siemens como em fim de ciclo de vida, com substituto indicado (6FC5247-0AA00-0AA3), mas unidades novas praticamente não são mais encontradas no mercado, restando principalmente unidades usadas ou recondicionadas. Como o gabinete é compartilhado por várias gerações de placas NCU, muitas vezes o problema não está no NCU-BOX inteiro, mas sim na bateria, na fonte interna ou no ventilador, componentes que podem ser diagnosticados e reparados isoladamente, sem a necessidade de substituir o conjunto todo. O diagnóstico correto evita trocas desnecessárias e caras.
Como funciona o processo de reparo na FNF
- Diagnóstico completo do NCU-BOX, incluindo fonte de alimentação, bateria e ventilador
- Reparo ou substituição dos componentes internos afetados
- Teste funcional integrado ao sistema CNC antes da devolução
- Envio para todo o Brasil, com rastreamento
Perguntas Frequentes
O que é o NCU-BOX Siemens 6FC5247-0AA00-0AA2
É o gabinete metálico do sistema SINUMERIK 840D/DE que aloja a placa NCU, a fonte de alimentação, a bateria de backup e o ventilador de refrigeração.
O NCU-BOX é a mesma coisa que a placa NCU
Não. O NCU-BOX é o gabinete/chassi; a placa NCU (por exemplo, da família 6FC5357) é instalada dentro dele. São componentes diferentes, vendidos separadamente.
Quais placas NCU são compatíveis com esse gabinete
Conforme o catálogo Siemens, este NCU-BOX aceita placas das famílias NCU 561.x, 571.x, 572.x e 573.x.
Esse componente ainda é fabricado pela Siemens
Não. Já está em fim de ciclo de vida, com substituto indicado (6FC5247-0AA00-0AA3). Unidades novas são difíceis de encontrar, o que torna o reparo a alternativa mais viável na maioria dos casos.
A FNF faz reparo do NCU-BOX 6FC5247-0AA00-0AA2
Sim. Realizamos diagnóstico completo e reparo deste e de outros componentes da linha SINUMERIK, em laboratório especializado.
Quanto tempo leva o diagnóstico e o reparo
O diagnóstico leva de 1 a 2 dias úteis. O reparo leva de 3 a 7 dias úteis adicionais, conforme a falha identificada.
