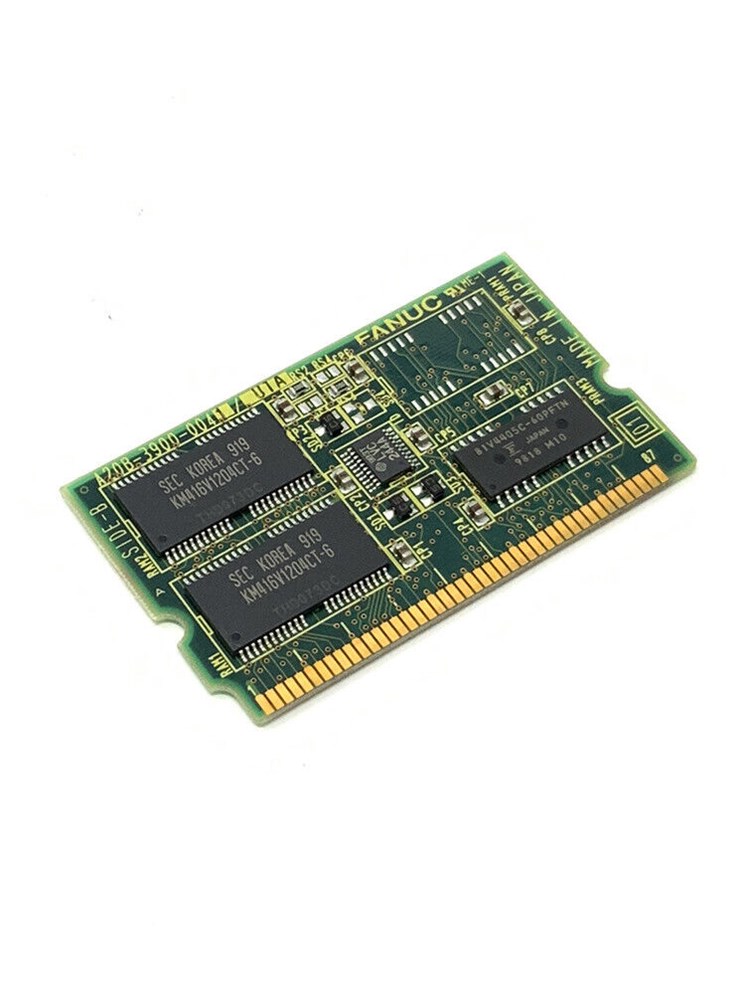

PLACA DE CIRCUITO MÓDULO DE MEMÓRIA DRAM FANUC A20B-3900-0041/01A

O A20B-3900-0041/01A é um módulo de memória DRAM (DIMM) da FANUC, com conector de borda dourada (gold-edge), utilizado em placas mestras (master boards) de sistemas CNC da série i (16i/18i/20i). Faz parte da família A20B-3900-XXXX de módulos de memória FANUC, que reúne diferentes capacidades para as mesmas aplicações de controle.

A FNF realiza diagnóstico, avaliação técnica e venda deste módulo, com testes em bancada para confirmar a integridade da memória antes do envio ou da reinstalação na máquina.

Características Técnicas

A especificação deve ser confirmada pela etiqueta original do equipamento ou pela documentação técnica do fabricante.

Aplicações Industriais

Módulos de memória A20B-3900-0041/01A são utilizados em placas mestras de sistemas de controle CNC FANUC, presentes em centros de usinagem, tornos CNC e fresadoras equipadas com controles da série i. A memória armazena parâmetros de máquina, programas de usinagem e dados de configuração necessários para a operação do sistema de controle.

• Centros de usinagem CNC com controle FANUC série i
• Tornos CNC com controle FANUC 16i/18i/20i
• Fresadoras e centros de usinagem com placa mestra FANUC
• Retrofit e manutenção de sistemas CNC FANUC já instalados

Compatibilidade

O módulo A20B-3900-0041/01A é referenciado como compatível com placas mestras dos sistemas FANUC das séries 16i, 18i e 20i. A compatibilidade real, porém, depende de fatores específicos de cada máquina e não deve ser assumida apenas pela família do produto.

Antes de comprar, reparar ou substituir, é necessário verificar:

• Código completo da placa mestra instalada na máquina
• Configuração e versão de hardware do sistema CNC
• Capacidade de memória exigida pela aplicação (versão de software/parâmetros)
• Documentação técnica oficial do fabricante para o modelo específico

Antes de solicitar reparo, substituição ou orçamento, recomenda-se confirmar o código completo do módulo e da placa mestra pela etiqueta original ou pela documentação técnica da máquina.

Falhas Comuns

• Alarme de memória ou falha de checagem de paridade no painel do CNC
• Perda ou corrupção de parâmetros e programas armazenados
• Falha de boot ou de reconhecimento da placa mestra
• Oxidação ou mau contato no conector de borda dourada
• Falha em componentes SMD do módulo

A especificação de falha deve ser confirmada pela etiqueta original do equipamento ou pela documentação técnica do fabricante.

Quando Reparar ou Substituir

A decisão entre reparar ou substituir o módulo depende do resultado do diagnóstico eletrônico realizado pela FNF.

O reparo pode ser considerado quando:

• Há falha pontual de contato no conector, sem dano aos componentes de memória
• O diagnóstico em bancada identifica falha localizada e reparável
• A placa mestra associada permanece funcional após o reparo do módulo

A substituição pode ser necessária quando houver:

• Falha nos próprios chips de memória DRAM
• Corrupção de dados que não pode ser recuperada
• Danos físicos ao conector ou à placa que comprometam a reinstalação segura

A recomendação final é sempre definida após o diagnóstico técnico do equipamento.

Diagnóstico e Reparo na FNF

A FNF realiza avaliação técnica deste módulo em laboratório próprio, com testes específicos para confirmar a integridade da memória antes de qualquer decisão de reparo ou substituição.

De acordo com o diagnóstico, o processo técnico pode incluir:

• 1. Inspeção visual: verificação de danos físicos, oxidação e integridade do conector de borda dourada.
• 2. Teste em bancada: checagem funcional do módulo em ambiente compatível com placas mestras FANUC série i.
• 3. Verificação de integridade de memória: confirmação de que os dados armazenados (parâmetros e programas) estão íntegros.
• 4. Diagnóstico final: definição objetiva entre reparo e substituição, com base nos resultados dos testes.

Esse processo evita a substituição desnecessária de um módulo que pode ser recuperado.

Perguntas Frequentes

O A20B-3900-0041/01A é compatível com qualquer sistema FANUC série i?

Não necessariamente. A compatibilidade depende do código completo da placa mestra instalada e da configuração de hardware da máquina. Consulte a documentação técnica ou a etiqueta original antes da compra.

Qual a capacidade de memória deste módulo?

Fontes técnicas de referência indicam 8 MB para o código A20B-3900-0041, dentro de uma família de módulos FANUC com diferentes capacidades (12 MB, 8 MB, 4 MB/2 MB e 2 MB). A capacidade exata deve ser confirmada pela etiqueta original do equipamento.

Este módulo ainda é fabricado pela FANUC?

Não. O A20B-3900-0041 consta como descontinuado pelo fabricante em fontes comerciais consultadas, o que reforça a importância de diagnóstico e reparo como alternativa à substituição por um módulo novo.

A FNF repara este módulo de memória?

Sim. A FNF realiza diagnóstico e avaliação técnica deste componente, com testes em bancada para confirmar a viabilidade de reparo antes de indicar a substituição.
