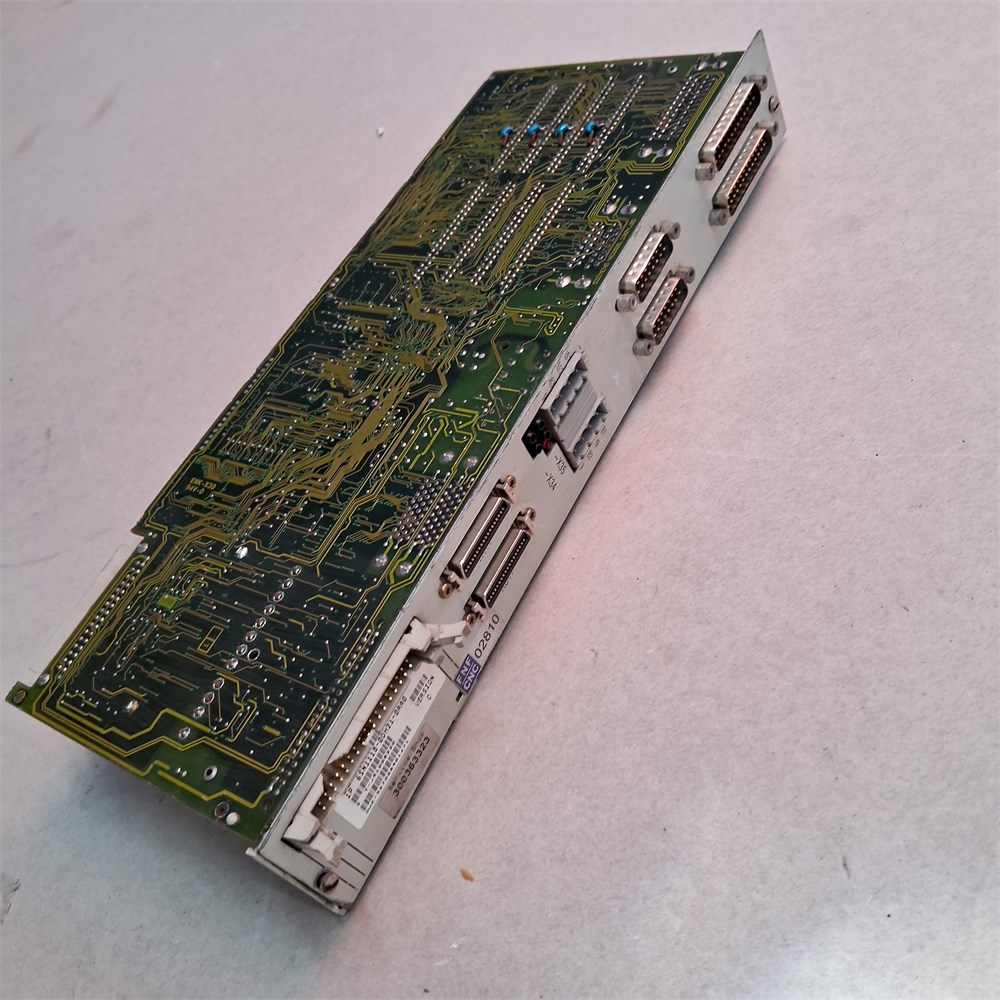

A Siemens 6SN1118-0DH21-0AA0 é uma placa de controle em malha fechada (closed-loop) do sistema SIMODRIVE 611-D, utilizada no acionamento digital de eixos servo em máquinas-ferramenta CNC. A placa controla 2 eixos simultaneamente e corresponde à versão identificada pela Siemens como "Performance Control".
Características técnicas
| Fabricante | Siemens |
|---|---|
| Código do produto (MLFB) | 6SN1118-0DH21-0AA0 |
| Nome no catálogo Siemens | Performance Module: SIMODRIVE 611-D Closed-Loop Plug-in Unit, 2 eixos, para acionamento digital (FDD), sem sistema de medição direta, versão Performance Control |
| Família | SIMODRIVE 611-D |
| Função | Placa de controle em malha fechada (closed-loop), responsável pela regulação de posição e velocidade de 2 eixos de acionamento digital |
| Situação de fabricação | Descontinuada pela Siemens desde 2010, sucessora indicada por distribuidores especializados: 6SN1118-0DH21-0AA1 |
| Aplicação típica | Racks de acionamento SIMODRIVE 611-D em máquinas-ferramenta CNC, geralmente associados a comandos SINUMERIK |
O que é e para que serve a placa 6SN1118-0DH21-0AA0
A 6SN1118-0DH21-0AA0 é uma placa eletrônica (cartão plug-in) que se instala no rack do sistema SIMODRIVE 611-D e executa o controle em malha fechada (closed-loop) de 2 eixos de acionamento digital, na versão de controle identificada pela Siemens como "Performance Control". Ela processa os sinais de realimentação de posição e velocidade dos servomotores e gera os comandos de corrente para o módulo de potência, mantendo o movimento dos eixos dentro dos parâmetros definidos pelo comando CNC.
Onde é utilizado
Utilizada em máquinas-ferramenta CNC equipadas com o sistema de acionamento Siemens SIMODRIVE 611-D, normalmente em conjunto com comandos numéricos da linha SINUMERIK. A placa é instalada no rack de acionamento, junto aos módulos de potência responsáveis pelos eixos de avanço da máquina.
Falhas comuns na placa 6SN1118-0DH21-0AA0
- Falha nos circuitos de controle digital (processamento de sinal), causando erros de posição ou perda de comunicação com o módulo de potência
- Falha nos conectores ou cabos de interligação com o módulo de potência ou com os encoders dos motores
- Danos por sobretensão ou descarga eletrostática nos componentes da placa
- Componentes eletrônicos degradados por tempo de uso, vibração ou temperatura elevada no painel
Reparo x substituição
A 6SN1118-0DH21-0AA0 está descontinuada pela Siemens, com sucessora indicada por distribuidores especializados (6SN1118-0DH21-0AA1), unidades novas não são mais fabricadas, restando principalmente unidades usadas ou recondicionadas no mercado. Como se trata de uma placa eletrônica específica dentro do rack SIMODRIVE 611-D, o reparo costuma ser a alternativa mais viável quando o restante do sistema (módulos de potência, motores, cabeamento) está funcional.
Como funciona o processo de reparo na FNF
- Diagnóstico completo da placa em bancada, incluindo os circuitos de controle e as interfaces de comunicação com o módulo de potência
- Reparo ou substituição dos componentes eletrônicos identificados como defeituosos
- Teste funcional da placa junto ao sistema SIMODRIVE 611-D antes da devolução
- Envio para todo o Brasil, com rastreamento
Perguntas Frequentes
O que é a placa 6SN1118-0DH21-0AA0
É uma placa de controle em malha fechada (closed-loop) do sistema SIMODRIVE 611-D, responsável por controlar 2 eixos de acionamento digital.
Essa placa ainda é fabricada pela Siemens
Não. Está descontinuada desde 2010, com sucessora indicada (6SN1118-0DH21-0AA1). Unidades novas são difíceis de encontrar, o que torna o reparo a alternativa mais viável na maioria dos casos.
A placa é compatível com qualquer sistema SIMODRIVE
Não necessariamente. A compatibilidade depende do código completo da placa, da configuração do rack e dos módulos de potência instalados na máquina, a confirmação deve ser feita a partir da documentação técnica ou do código completo gravado na etiqueta do equipamento.
A FNF faz reparo dessa placa
Sim. Realizamos diagnóstico e reparo deste e de outros componentes da linha SIMODRIVE, em laboratório próprio, com atendimento para todo o Brasil.
