Modulo de Potência 6SN1113-1AB01-0BA1

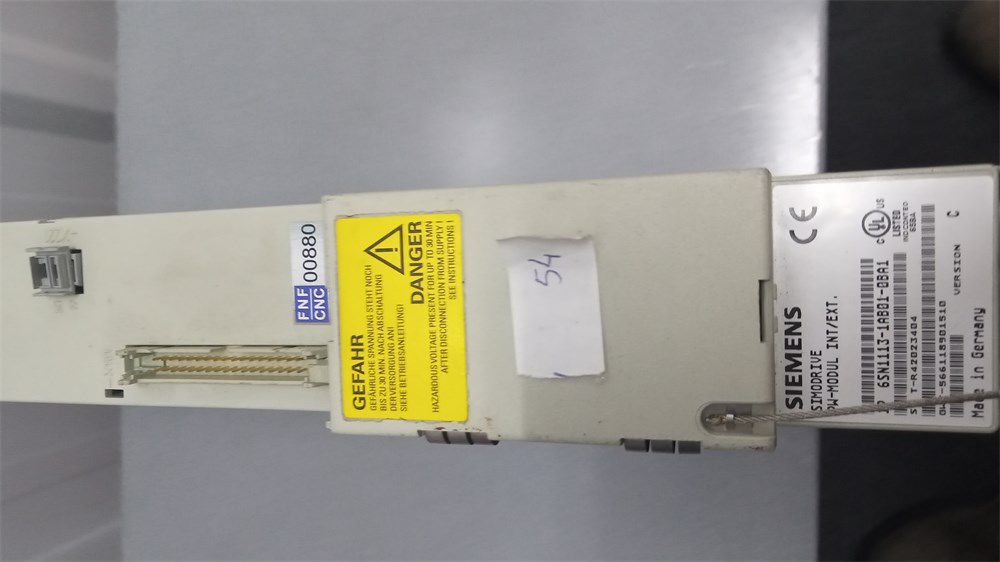

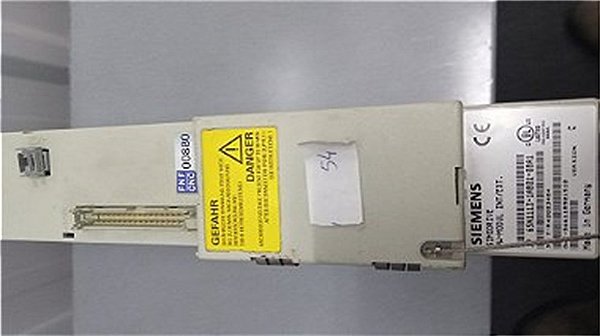

O Siemens 6SN1113-1AB01-0BA1 é o Módulo Resistor Pulsado (em inglês, Pulsed Resistor Module, Interno/Externo, código de catálogo Siemens “PR-MOD.INT/EXT”) do sistema de acionamento SIMODRIVE 611 da Siemens. Sua função é dissipar o excesso de energia gerado durante a desaceleração/frenagem dos motores, protegendo o barramento CC (circuito intermediário) do sistema contra sobretensão. A FNF realiza diagnóstico e reparo deste módulo em laboratório próprio, com envio para todo o Brasil.

Características técnicas

O que é e para que serve o Módulo Resistor Pulsado no SIMODRIVE 611

Quando um motor desacelera rapidamente, ele passa a funcionar como gerador e devolve energia elétrica para o barramento CC do sistema de acionamento. Se essa energia não for dissipada, a tensão do barramento pode subir a níveis perigosos para os demais módulos. O módulo resistor pulsado resolve esse problema: por meio de um circuito eletrônico de chaveamento (chopper), ele conecta um resistor de potência ao barramento sempre que a tensão ultrapassa um limite seguro, transformando o excesso de energia em calor. O nome “Interno/Externo” vem do fato de o módulo já trazer um resistor interno, mas permitir também a conexão de um resistor externo adicional quando a capacidade de dissipação exigida pela aplicação for maior. Importante: este componente não deve ser confundido com o resistor de amortecimento, um componente diferente usado junto com um reator no filtro de entrada de alguns sistemas de acionamento, veja a diferença no link ao final desta página.

Onde é utilizado

Utilizado em painéis elétricos de máquinas CNC, centros de usinagem e outros equipamentos de automação industrial equipados com o sistema de acionamento SIMODRIVE 611 da Siemens, instalado junto ao módulo de entrada (Infeed/E-R) e aos demais módulos de eixo do grupo de acionamento, sempre que a aplicação envolve frenagens frequentes ou cargas com alta inércia.

Falhas comuns no Módulo Resistor Pulsado SIMODRIVE 611

• Falha no circuito eletrônico de chaveamento (chopper)
• Rompimento do elemento resistivo por sobrecarga térmica ou uso acima do ciclo de trabalho nominal
• Atuação de proteção por sobretemperatura
• Falha na eletrônica de controle/monitoramento do módulo
• Conectores e cabos danificados por vibração ou mau contato

Reparo x substituição

O SIMODRIVE 611 é uma plataforma mais antiga da Siemens, e este módulo já consta como descontinuado (Product Cancellation) no catálogo oficial do fabricante. Encontrar uma unidade nova no mercado costuma ser difícil e caro, o que torna o reparo especializado a alternativa mais rápida e econômica na maioria dos casos, preservando a compatibilidade já validada na máquina.

Como funciona o processo de reparo na FNF

1. Diagnóstico elétrico completo do módulo, com identificação da falha
2. Reparo do circuito de chaveamento, do elemento resistivo ou da eletrônica de controle, conforme o caso
3. Teste funcional integrado antes da devolução
4. Envio para todo o Brasil, com rastreamento

Perguntas Frequentes

O que é o módulo Siemens 6SN1113-1AB01-0BA1

É o Módulo Resistor Pulsado (Interno/Externo) do sistema SIMODRIVE 611 da Siemens, responsável por dissipar a energia de frenagem regenerativa dos motores.

Qual a função desse resistor pulsado

Proteger o barramento CC do sistema contra sobretensão, dissipando em forma de calor o excesso de energia gerado quando os motores desaceleram.

Esse componente é o mesmo que o resistor de amortecimento

Não. O resistor de amortecimento é um componente diferente, usado junto com um reator no filtro do circuito de entrada. Já o resistor pulsado atua na frenagem regenerativa do motor.

Esse módulo ainda é fabricado pela Siemens

Não. Consta como descontinuado (Product Cancellation) no catálogo oficial da Siemens, disponível apenas como peça de reposição. Por isso o reparo costuma ser a alternativa mais viável.

A FNF faz reparo do 6SN1113-1AB01-0BA1

Sim. Realizamos diagnóstico completo e reparo deste e de outros módulos do sistema SIMODRIVE 611, em laboratório especializado em eletrônica de potência.

Os reparos têm garantia

Sim, os reparos realizados pela FNF contam com garantia sobre o serviço executado.
