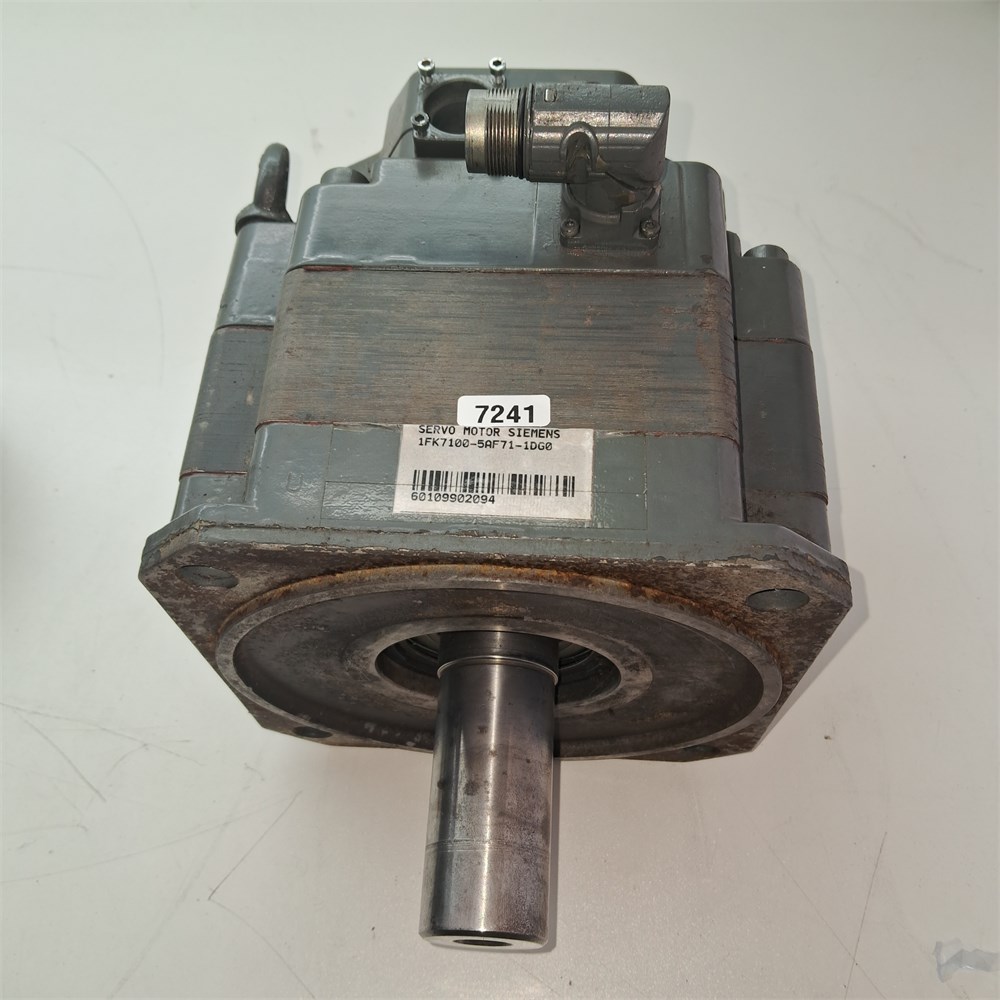

O Siemens 1FK7100-5AF71-1DG0 é um servomotor síncrono de alta potência da linha SIMOTICS S-1FK7 Compact. Este modelo é projetado para aplicações que exigem torques elevados e grande robustez mecânica, sendo muito comum em eixos principais de máquinas CNC e sistemas de movimentação pesada.
🏷️ Identificação do Produto
Marca: SIEMENS
Modelo: 1FK7100-5AF71-1DG0
Especificações Técnicas
Potência Nominal: \(3,77\) kW (\(5,05\) hp).
Velocidade Nominal: \(3000\) RPM.
Torque Nominal (\(100\) K): \(12,0\) N·m.
Torque Estático (\(M_{0}\)): \(18,0\) N·m.
Corrente Nominal: \(7,5\) A.
Encoder: Absoluto 20 bits + 12 bits multiturn (indicado pelo código "D"). Ele mantém a posição real mesmo após o desligamento, dispensando a busca de zero.
Eixo: Liso (Plain shaft), sem rasgo de chaveta (código "G").
Grau de Proteção: IP64.
Inércia do Rotor: \(41,0 \times 10^{-4}\text{ kg}\cdot\text{m}^2\). Devido à sua carcaça maior (tamanho 100), ele possui uma inércia elevada que garante excelente estabilidade para controlar cargas pesadas e reduzir vibrações mecânicas.
Tecnologia de Feedback: O encoder absoluto multiturn é ideal para eixos que não podem perder a referência, aumentando a produtividade e a segurança da operação.
Montagem: O eixo liso ("G") exige o uso de acoplamentos de compressão de alta qualidade para garantir a transmissão do torque de \(18\) N·m sem deslizamentos.
Drivers Compatíveis
SINAMICS S120: Utilizando módulos de potência dimensionados para suportar a corrente de pico de até \(33\) A deste motor.
Interface de Sinal: Geralmente utiliza conectores metálicos circulares que podem ser rotacionados para facilitar o chicoteamento.
