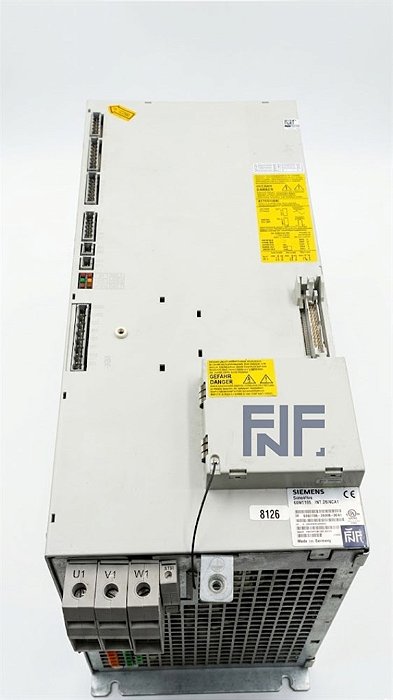

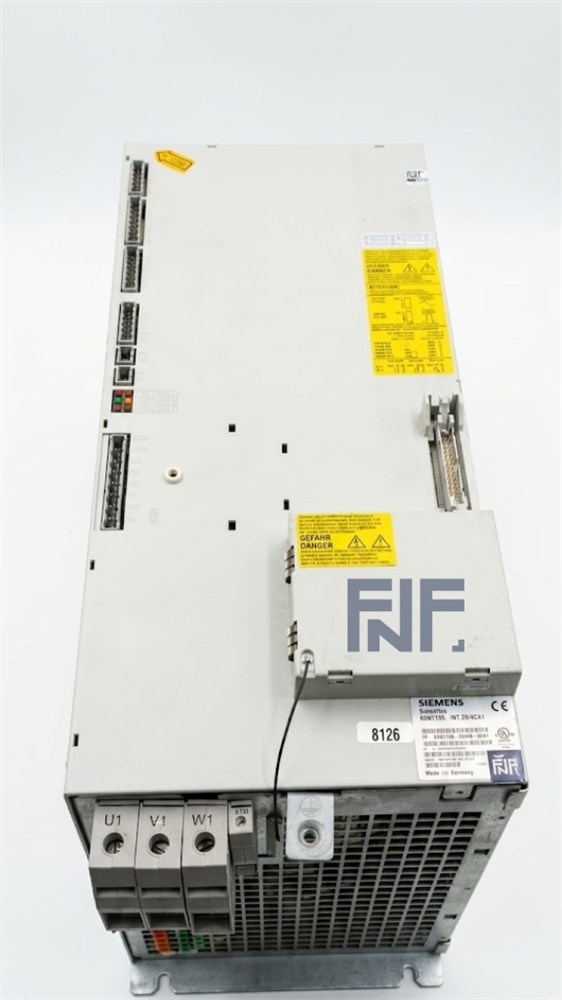

Fonte Simodrive 36/47kw 6SN1145-1BA02-0CA1

O Siemens 6SN1145-1BA02-0CA1 é um módulo de entrada com regeneração (E/R Module) da linha SIMODRIVE 611, com potência de 36 kW (47 kW de pico). Ele alimenta o barramento CC que fornece energia aos módulos de eixo (LT-Module) do sistema, com capacidade de devolver energia à rede durante frenagens. É usado em máquinas CNC com comandos SINUMERIK 810D/840D. A FNF realiza venda e reparo com laboratório próprio, teste funcional integrado e envio para todo o Brasil.

Especificações técnicas

Serviços disponíveis na FNF

• Diagnóstico elétrico completo do módulo
• Reparo de circuito de potência (IGBT, driver, retificador)
• Reparo do circuito de regeneração e pré-carga
• Teste funcional integrado antes da devolução
• Envio para todo o Brasil com rastreamento

Perguntas Frequentes

O que é o Siemens 6SN1145-1BA02-0CA1?

É o módulo de entrada com regeneração (E/R Module) de 36/47 kW da linha SIMODRIVE 611 da Siemens. Ele retifica a rede 3 AC 380–480 V e alimenta o barramento CC de 600/625 V que energiza os módulos de eixo do sistema.

Para que serve o módulo E/R no sistema SIMODRIVE 611?

É a fonte do sistema: fornece energia a todos os módulos de eixo (LT-Module) conectados ao barramento e devolve energia à rede durante as frenagens dos motores, dispensando resistores de frenagem na maioria das aplicações.

O que significa a potência 36/47 kW?

36 kW é a potência contínua; 47 kW é a capacidade de pico para demandas momentâneas, como acelerações simultâneas de vários eixos.

O 6SN1145-1BA02-0CA1 ainda é fabricado?

Não. A linha SIMODRIVE 611 foi descontinuada pela Siemens. O item é fornecido pelo mercado de reposição — novo em estoque, recondicionado com garantia, ou via reparo da unidade existente.

Em quais máquinas o 6SN1145-1BA02-0CA1 é usado?

Em máquinas CNC com sistema SIMODRIVE 611 e comandos SINUMERIK 810D/840D: centros de usinagem, tornos e retíficas de diversas marcas. A aplicação exata depende do projeto elétrico de cada fabricante.

Quais os sintomas comuns de defeito nesse módulo?

Máquina sem tensão no barramento CC, LEDs de pronto apagados, falha de pré-carga, desarme do disjuntor na energização e alarmes de subtensão nos eixos. O diagnóstico correto exige bancada — a FNF testa o módulo sob carga antes da devolução.

Como identificar se o módulo da minha máquina é o 6SN1145-1BA02-0CA1?

Verifique a etiqueta frontal/lateral do módulo — o código MLFB completo está impresso nela. Fotografe a etiqueta e envie para conferência: a equipe técnica da FNF auxilia na identificação.
