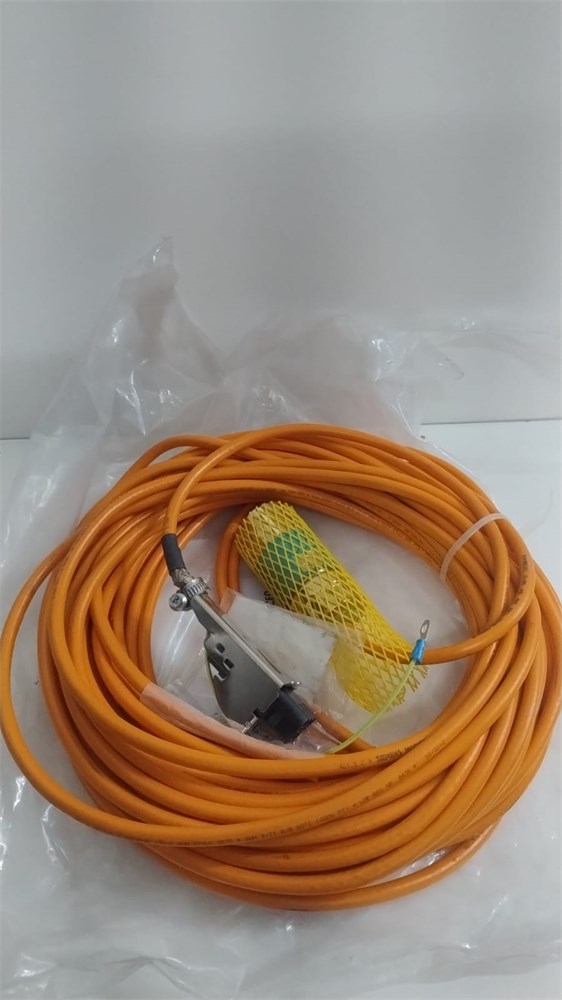

O 6FX5002-5CS31-1BJ0 é um cabo de potência pré-montado da Siemens para o sistema SINAMICS S120, utilizado na conexão entre o módulo de potência (Motor Module/Power Module) e motores das famílias SIMOTICS S-1FT2, 1FT7, 1FK2, 1FK7 e 1PH8, com conector do tipo rosca completa (full-thread connector). Possui 4 vias de 2,5 mm², comprimento de 18 metros e diâmetro máximo de 12,9 mm.
A FNF Soluções Industriais trabalha com o fornecimento, diagnóstico, reparo e substituição de cabos de potência e sinal para sistemas Siemens SINAMICS, SIMODRIVE e SINUMERIK, avaliando as condições reais de cada cabo antes de indicar reparo ou troca.
Características técnicas
| Código do produto | 6FX5002-5CS31-1BJ0 |
|---|---|
| Fabricante | Siemens |
| Sistema/Linha | SINAMICS S120 |
| Tipo de cabo | Cabo de potência pré-montado (power cable pre-assembled) |
| Aplicação (conector motor) | Motores SIMOTICS S-1FT2 / 1FT7 / 1FK2 / 1FK7 / 1PH8 com conector de rosca completa |
| Seção do condutor | 4x 2,5 mm² (conector 1,5/2,5 mm²) |
| Diâmetro máximo (Dmax) | 12,9 mm |
| Comprimento | 18 metros |
| Peso aproximado | 4,236 kg |
| Certificações/Padrões | UL/CSA, DESINA, MOTION-CONNECT 500 |
| Situação na linha Siemens | Phase Out Announce (descontinuado pelo fabricante) |
Confirme essas especificações pelo código completo da peça e pela documentação técnica da máquina.
Aplicações Industriais
O cabo 6FX5002-5CS31-1BJ0 é utilizado em sistemas de acionamento Siemens SINAMICS S120 em diversos tipos de equipamentos industriais, entre eles:
- Centros de usinagem CNC
- Tornos CNC
- Fresadoras CNC
- Linhas de automação industrial com servomotores Siemens
- Máquinas equipadas com motores SIMOTICS S-1FT2, 1FT7, 1FK2, 1FK7 e 1PH8
É empregado na alimentação de potência entre o módulo de acionamento e o motor, em máquinas que utilizam a plataforma SINAMICS S120.
Compatibilidade
O cabo 6FX5002-5CS31-1BJ0 é compatível com o sistema SINAMICS S120 e com os motores SIMOTICS S das famílias 1FT2, 1FT7, 1FK2, 1FK7 e 1PH8 equipados com conector de rosca completa.
Antes de comprar, reparar, instalar ou substituir, é necessário verificar:
- O código completo do cabo (MLFB) gravado na etiqueta ou no próprio cabo
- O modelo exato do motor e do módulo de acionamento utilizados na máquina
- O comprimento necessário para a aplicação
- A versão de hardware e a configuração elétrica do equipamento
Cabos com códigos semelhantes podem possuir comprimento, seção de condutor e diâmetro diferentes, portanto a compatibilidade deve sempre ser confirmada pela documentação técnica do fabricante.
Falhas Comuns
Os principais problemas encontrados em cabos de potência SINAMICS como o 6FX5002-5CS31-1BJ0 incluem:
- Ruptura de condutores internos: causada por flexão repetitiva em cadeias porta-cabos (esteiras).
- Danos na capa externa: cortes, abrasão ou ressecamento do isolamento.
- Falha nos contatos do conector: oxidação, mau contato ou pinos danificados.
- Curto-circuito ou fuga de corrente: decorrente de umidade ou deterioração do isolamento interno.
- Interrupção total do sinal de potência: rompimento completo de um ou mais condutores.
Quando Reparar ou Substituir
A decisão entre reparar ou substituir o cabo 6FX5002-5CS31-1BJ0 depende do tipo e da extensão do dano identificado durante a avaliação técnica.
O reparo pode ser considerado quando:
- O dano está localizado nas extremidades ou no conector
- A capa externa apresenta danos pontuais sem comprometer os condutores internos
- Não há indícios de curto-circuito ou fuga de corrente
A substituição é recomendada quando o cabo apresenta comprometimento estrutural mais amplo.
A substituição pode ser necessária quando houver:
- Ruptura de condutores em múltiplos pontos ao longo do cabo
- Curto-circuito interno confirmado
- Desgaste generalizado da capa externa
- Cabo fora de especificação para a aplicação, conforme descrito na seção Compatibilidade
Diagnóstico e Reparo na FNF
A FNF Soluções Industriais realiza a avaliação técnica de cabos de potência SINAMICS para identificar a real condição do componente antes de qualquer intervenção.
O processo de diagnóstico e reparo segue as seguintes etapas:
- 1. Inspeção visual: verificação da capa externa, conectores e pontos de flexão.
- 2. Teste de continuidade: medição elétrica dos condutores internos.
- 3. Teste de isolamento: verificação de fuga de corrente ou curto-circuito.
- 4. Identificação da falha: localização exata do ponto de dano.
- 5. Reparo ou confecção de novo cabo: conforme o tipo de dano identificado.
- 6. Teste final: validação elétrica antes da entrega.
Perguntas Frequentes
O cabo 6FX5002-5CS31-1BJ0 pode ser usado em qualquer motor SINAMICS?
Não. Ele é compatível com motores SIMOTICS S das famílias 1FT2, 1FT7, 1FK2, 1FK7 e 1PH8 equipados com conector de rosca completa. A compatibilidade deve ser confirmada pelo código completo do motor e pela documentação técnica.
Qual o comprimento e a seção do condutor deste cabo?
O cabo possui 18 metros de comprimento e condutores de 2,5 mm², com diâmetro máximo de 12,9 mm.
Este código já foi descontinuado pela Siemens?
Sim. O código 6FX5002-5CS31-1BJ0 está classificado pela Siemens como "Phase Out Announce", indicando descontinuação gradual da linha.
A FNF faz reparo neste tipo de cabo?
Sim. A FNF realiza diagnóstico e reparo de cabos de potência SINAMICS, avaliando a extensão do dano antes de indicar reparo ou substituição.
