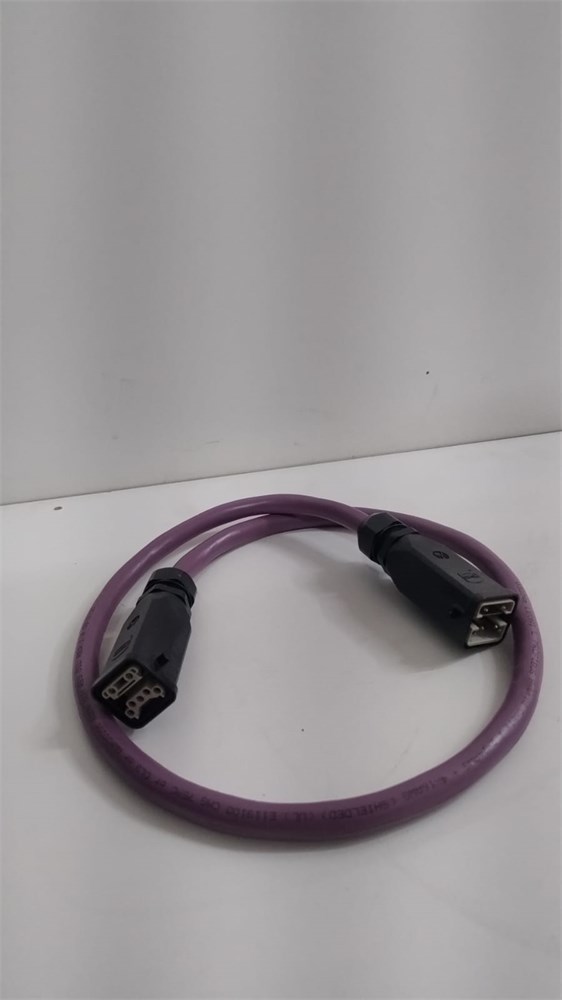

O AW010-5 é um cabo Profibus DP com 100 cm de comprimento, fabricado pela FNF para uso em redes de comunicação industrial que interligam CLPs, CNCs, drives e demais periféricos em sistemas de automação.
Características técnicas
| Código de referência FNF | AW010-5 |
|---|---|
| Tipo | Cabo de rede Profibus DP |
| Comprimento | 100 cm |
| Conectores | 2x conector Sub-D de 9 vias (DB9), uma extremidade reta e outra com saída de cabo angular, padrão para conexão em barramento Profibus DP |
| Cor do cabo | Violeta, cor padrão definida para cabos Profibus DP pela norma EN 50170 / IEC 61158-2 |
| Impedância característica | Nominal de 150 Ω, conforme padrão Profibus DP (IEC 61158-2) |
| Fabricação | Confeccionado sob medida pela FNF Soluções Industriais |
| Aplicação | Rede de comunicação Profibus DP em CLPs, CNCs, drives e periféricos industriais |
| Compatibilidade | Depende da configuração da rede Profibus e dos equipamentos a serem interligados; verificação obrigatória antes da instalação |
O que é e para que serve o cabo Profibus AW010-5
O Profibus DP é um protocolo de comunicação industrial amplamente utilizado para interligar controladores (CLPs, CNCs) aos seus periféricos de campo, como drives, módulos de I/O e painéis de operação. O cabo AW010-5 é o meio físico dessa rede: um par trançado blindado que transporta os sinais de comunicação entre os equipamentos conectados ao barramento, sendo montado com conectores Sub-D de 9 vias em ambas as extremidades.
Onde é utilizado
Utilizado na fiação de redes Profibus DP dentro de painéis elétricos e entre painéis de máquinas CNC e sistemas de automação industrial, interligando comando numérico, drives e demais dispositivos que se comunicam por esse protocolo.
Falhas comuns
As falhas mais frequentes associadas a cabos de rede Profibus incluem: ruptura ou dano no cabo por dobras, esmagamento ou desgaste mecânico; mau contato ou oxidação nos pinos do conector Sub-D; blindagem danificada, gerando ruído e instabilidade na comunicação da rede; e falhas intermitentes de comunicação (erros ou paradas no barramento) causadas por conexões mal firmadas nas extremidades.
Quando reparar ou substituir
Quando o defeito está localizado no conector (mau contato, pino danificado ou solto), a FNF pode refazer a terminação do cabo, substituindo o conector. Quando há dano ao longo do próprio cabo (ruptura interna, blindagem comprometida ou esmagamento), a substituição por um cabo novo, fabricado no comprimento necessário, é a alternativa recomendada para garantir a integridade da comunicação da rede.
Como funciona o processo de fabricação e reparo na FNF
- Solicitação de orçamento informando o comprimento necessário e, se possível, o sintoma apresentado (falha de comunicação, erro de rede, cabo danificado etc.).
- Fabricação do cabo sob medida ou reparo do conector, conforme o caso.
- Teste de continuidade e isolamento em todos os cabos fabricados ou reparados.
- Envio para todo o Brasil por transportadora, ou retirada/entrega na Grande São Paulo.
Perguntas Frequentes
O cabo AW010-5 pode ser fabricado em outros comprimentos?
Sim. A FNF fabrica cabos Profibus sob medida, no comprimento necessário para cada aplicação.
Esse cabo é compatível com qualquer rede Profibus?
O cabo segue o padrão Profibus DP, mas a compatibilidade com o equipamento específico (pinagem, configuração da rede e terminação) deve ser confirmada antes da instalação.
Qual o prazo de fabricação?
Para cabos em estoque, entrega imediata. Para fabricação sob medida, o prazo costuma ser de 2 a 5 dias úteis.
Vocês atendem todo o Brasil?
Sim. A coleta e entrega são feitas na Grande São Paulo, e o atendimento nacional é feito por transportadora.
É possível reparar o cabo ou preciso de um novo?
Quando o defeito está no conector, é possível refazer a terminação. Quando o dano está no próprio cabo, a substituição por uma unidade nova é recomendada.
