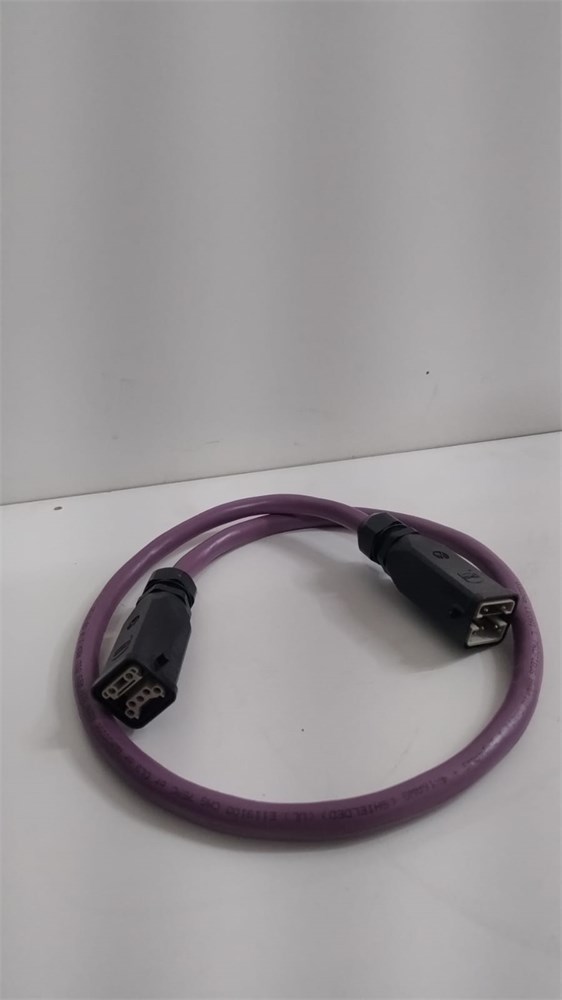

O AW010-8 é a versão sob medida do cabo Profibus DP fabricado pela FNF, utilizado em redes de comunicação industrial que interligam CLPs, CNCs, drives e demais periféricos em sistemas de automação. Diferente dos cabos AW010 vendidos em comprimento fixo, o AW010-8 é confeccionado no comprimento exato solicitado pelo cliente no momento da compra.
A FNF Soluções Industriais realiza a fabricação sob medida, o reparo de conectores e o teste de continuidade e isolamento de cabos de rede industrial, incluindo redes Profibus DP, em laboratório próprio.
Características técnicas
| Código de referência FNF | AW010-8 |
|---|---|
| Tipo | Cabo de rede Profibus DP |
| Comprimento | Sob medida, conforme especificado no pedido |
| Conectores | 2x conector Sub-D de 9 vias (DB9), padrão para conexão em barramento Profibus DP |
| Cor do cabo | Violeta, cor padrão definida para cabos Profibus DP pela norma EN 50170 / IEC 61158-2 |
| Impedância característica | Nominal de 150 Ω, conforme padrão Profibus DP (IEC 61158-2) |
| Fabricação | Confeccionado sob medida pela FNF Soluções Industriais |
Confirme a pinagem e a configuração da rede Profibus antes da instalação.
Aplicações Industriais
Entre suas principais aplicações estão:
- Comunicação entre CLPs, CNCs e drives em redes Profibus DP;
- Substituição de cabos de rede danificados em painéis elétricos;
- Ligações sob medida em instalações que não utilizam os comprimentos padronizados.
Compatibilidade
O AW010-8 segue o padrão elétrico e mecânico Profibus DP (conector Sub-D 9 vias, impedância de 150 Ω), mas isso não garante, isoladamente, a compatibilidade com todo equipamento que utilize esse protocolo.
Antes de instalar o cabo, é necessário verificar:
- A pinagem exigida pelo equipamento a ser conectado;
- A configuração da rede Profibus DP e a terminação resistiva;
- O comprimento necessário para a aplicação;
- Eventuais adaptadores ou conectores específicos do equipamento.
A confirmação deve ser feita pela documentação técnica do equipamento e pela configuração real da rede.
Falhas Comuns
Defeitos mais comuns em cabos de rede Profibus DP:
- Ruptura do cabo: dano por dobras, esmagamento ou desgaste mecânico;
- Mau contato no conector: pino danificado ou oxidado no conector Sub-D;
- Blindagem danificada: gera ruído e instabilidade na comunicação da rede;
- Falha intermitente de comunicação: erros ou paradas no barramento causados por conexões mal firmadas nas extremidades.
Quando Reparar ou Substituir
Quando o defeito está localizado no conector, a estrutura do cabo permanece preservada e a terminação pode ser refeita com segurança técnica.
O reparo pode ser considerado quando:
- O defeito está concentrado no conector (mau contato, pino danificado ou oxidado);
- O restante do cabo e a blindagem estão preservados;
- A recuperação é tecnicamente viável após avaliação em laboratório.
A substituição deve ser avaliada quando os danos comprometem a confiabilidade do cabo ou impedem a recuperação segura.
A substituição pode ser necessária quando houver:
- Ruptura interna ao longo do cabo;
- Esmagamento ou blindagem comprometida em múltiplos pontos;
- Falhas recorrentes de comunicação sem causa localizada no conector.
Caso seja necessária a substituição, o comprimento e a compatibilidade do novo cabo devem ser confirmados conforme descrito na seção Compatibilidade.
Diagnóstico e Reparo na FNF
O cabo AW010-8 é avaliado em laboratório próprio, considerando o defeito informado pelo cliente ou o comprimento necessário para fabricação sob medida.
De acordo com o caso, o processo técnico pode incluir:
- 1. Solicitação de orçamento: informando o comprimento necessário ou a descrição da falha.
- 2. Diagnóstico: teste de continuidade e isolamento no cabo existente, quando aplicável.
- 3. Fabricação ou reparo: confecção do cabo sob medida ou reparo do conector, conforme o caso.
- 4. Testes: verificação de continuidade e isolamento em todos os cabos fabricados ou reparados.
- 5. Envio: para todo o Brasil por transportadora, ou retirada/entrega na Grande São Paulo.
Perguntas Frequentes
Qual o comprimento do cabo AW010-8?
O AW010-8 é fabricado sob medida, no comprimento informado pelo cliente no momento do pedido.
Esse cabo é compatível com qualquer rede Profibus?
O cabo segue o padrão Profibus DP, mas a compatibilidade com o equipamento específico (pinagem, configuração da rede e terminação) deve ser confirmada antes da instalação.
Qual o prazo de fabricação?
O prazo costuma ser de 2 a 5 dias úteis após a confirmação do comprimento e das especificações do pedido.
Vocês atendem todo o Brasil?
Sim. A coleta e entrega são feitas na Grande São Paulo, e o atendimento nacional é feito por transportadora.
É possível reparar o cabo ou preciso de um novo?
Quando o defeito está no conector, é possível refazer a terminação. Quando o dano está ao longo do cabo, a fabricação de um novo cabo sob medida costuma ser a alternativa mais indicada.
