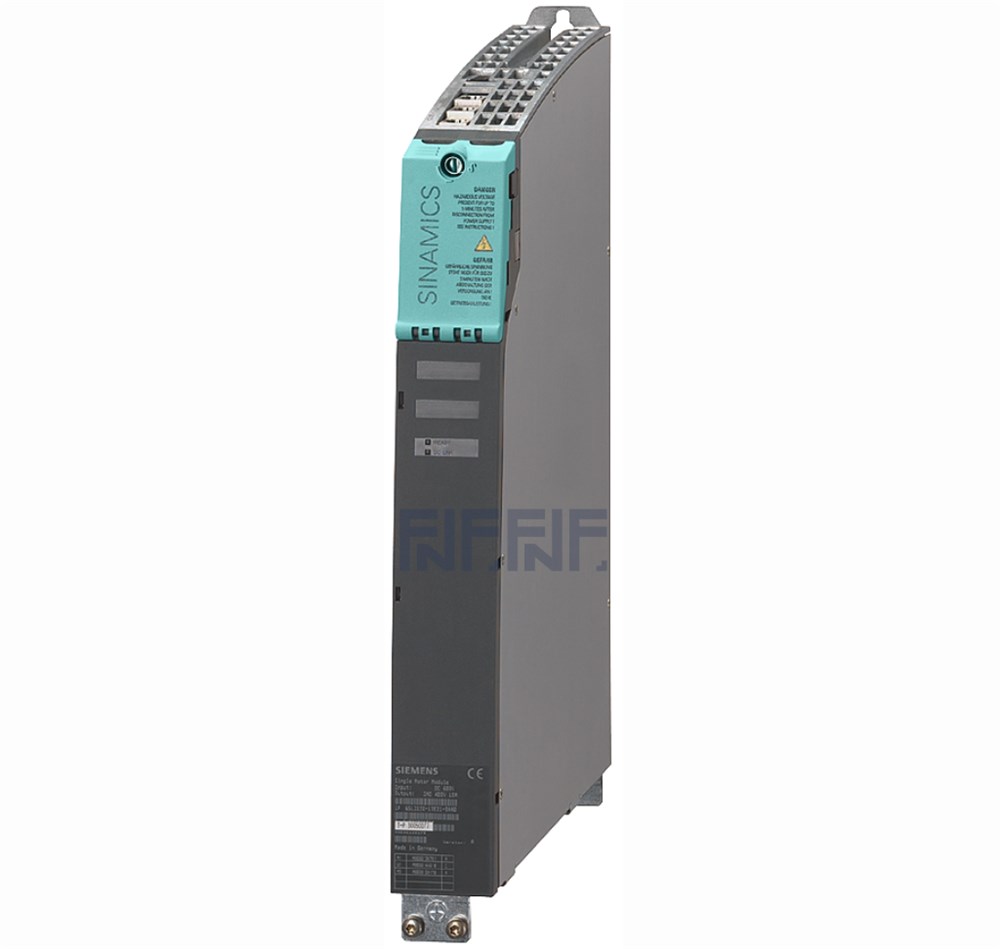

O Siemens 6SL3120-1TE24-5AA3 é um Single Motor Module da linha SINAMICS S120, em formato booksize, que aciona um servomotor ou spindle com 45 A (24 kW) a partir do barramento CC de 510–720 V. É utilizado como peça de reposição em máquinas CNC e centros de usinagem com comando SINUMERIK 840D sl. A FNF realiza venda e reparo com laboratório próprio, teste funcional integrado e envio para todo o Brasil.
Especificações técnicas
| Código (MLFB) | 6SL3120-1TE24-5AA3 |
| Fabricante | Siemens |
| Linha | SINAMICS S120 |
| Tipo | Single Motor Module (booksize) |
| Eixos | 1 eixo |
| Corrente de saída | 45 A (24 kW) |
| Tensão de entrada | 510–720 V CC (nominal 600 V CC), via barramento do Line Module |
| Tensão de saída | 3 AC 400 V |
| Comunicação | Drive-CLiQ |
| Status de fabricação | Descontinuado pela Siemens (sucessor: -5AA4; geração atual: tipo D, -5AD0) |
Serviços disponíveis na FNF
- Diagnóstico elétrico completo do módulo
- Reparo de circuito de potência (IGBT, driver, retificador)
- Diagnóstico de comunicação Drive-CLiQ
- Teste funcional integrado antes da devolução
- Envio para todo o Brasil com rastreamento
Perguntas Frequentes
O que é o Siemens 6SL3120-1TE24-5AA3?
É um Single Motor Module da linha SINAMICS S120 da Siemens, em formato booksize, que aciona um motor com 45 A (24 kW), a partir de um barramento CC de 510–720 V.
Quantos eixos o 6SL3120-1TE24-5AA3 controla?
Um eixo. Por isso é chamado de "Single Motor Module".
Qual a diferença entre o 6SL3120-1TE24-5AA3 e o -5AA4?
São gerações diferentes do mesmo módulo de 45 A. O -5AA3 é a geração anterior; o -5AA4 é o sucessor. Não são intercambiáveis sem verificação da versão de firmware do sistema.
O 6SL3120-1TE24-5AA3 ainda é fabricado?
Não. O item foi descontinuado pela Siemens e é fornecido pelo mercado de reposição — novo em estoque, recondicionado com garantia, ou via reparo da unidade existente.
Em quais máquinas o 6SL3120-1TE24-5AA3 é usado?
Em máquinas com sistema de acionamento SINAMICS S120 e comando SINUMERIK 840D sl: centros de usinagem, tornos CNC, máquinas de corte a laser, injetoras e sistemas de movimentação. A aplicação exata depende do projeto elétrico de cada fabricante.
Qual a tensão de entrada do 6SL3120-1TE24-5AA3?
510 a 720 V CC (nominal 600 V CC), fornecidos pelo barramento do Line Module. Saída de 3 AC 400 V.
Como identificar se o módulo da minha máquina é o 6SL3120-1TE24-5AA3?
Verifique a etiqueta lateral do módulo — o código MLFB completo está impresso nela, junto com a versão de hardware. Fotografe a etiqueta e envie para conferência: a equipe técnica da FNF auxilia na identificação.
