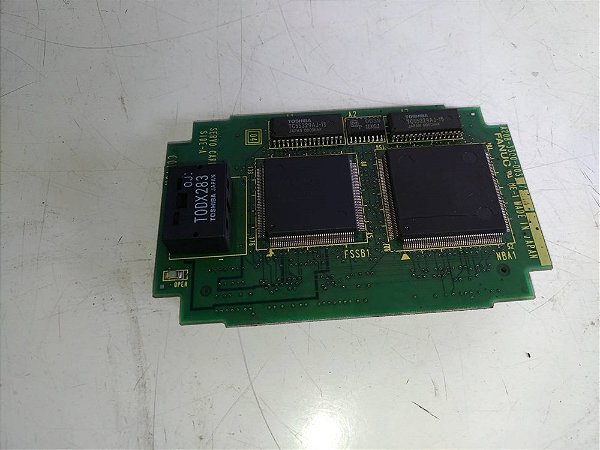

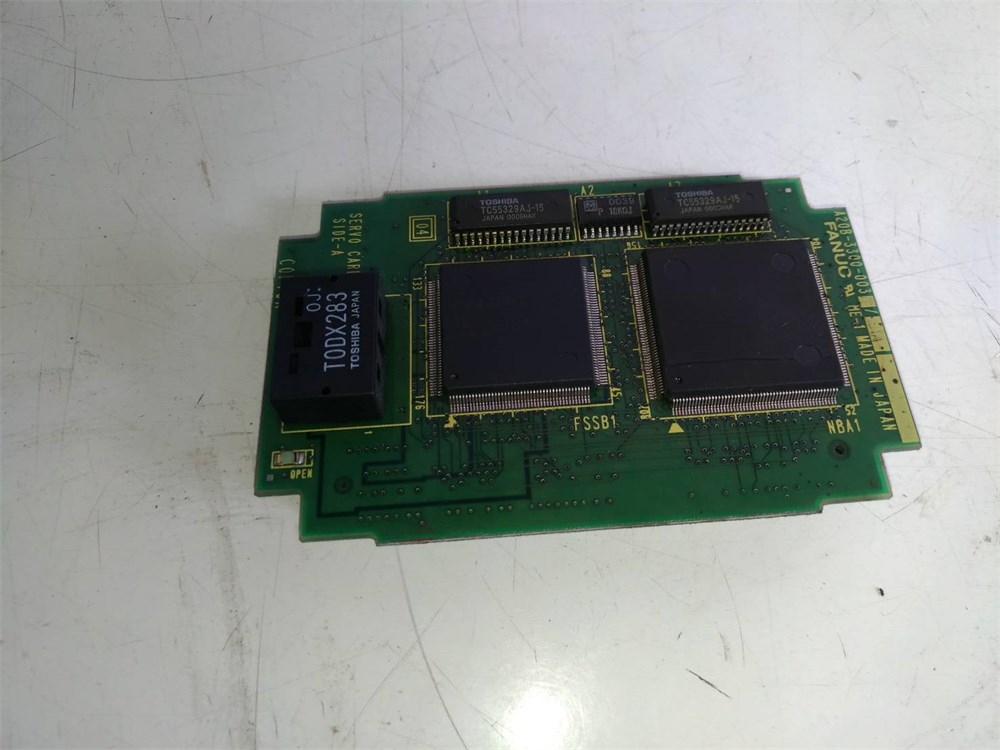

PLACA DE SERVO (SERVO CARD) 2 EIXOS FANUC A20B-3300-003

O A20B-3300-003 é uma placa de servo (servo card) FANUC, também comercializada sob o código completo A20B-3300-0033, utilizada nos sistemas de controle CNC da série i (16i, 18i, 20i e 21i) para controlar até 2 eixos de servoacionamento através do barramento FSSB (FANUC Serial Servo Bus). A FNF realiza diagnóstico e reparo desta linha com laboratório especializado.

Características Técnicas

A especificação elétrica detalhada (tensão de alimentação, corrente) deve ser confirmada pela etiqueta original do equipamento ou pela documentação técnica do fabricante. A compatibilidade com os sistemas FANUC série i listados é indicada segundo fornecedores internacionais especializados, não pela documentação oficial FANUC.

Aplicações Industriais

Entre suas principais aplicações estão:

• Centros de usinagem CNC e tornos CNC equipados com comandos FANUC série i (16i/18i/20i/21i)
• Controle de movimento de até 2 eixos de servoacionamento (avanço X, Y, Z ou eixos rotativos, conforme a configuração da máquina)
• Integração com servo amplificadores/drives FANUC via barramento FSSB
• Sistemas de automação industrial que utilizam arquitetura de controle FANUC

Compatibilidade

A compatibilidade desta placa depende do código completo do equipamento, da configuração da máquina e da versão de hardware instalada. O código registrado (A20B-3300-003) é utilizado comercialmente como forma abreviada do código completo A20B-3300-0033.

Antes de comprar, reparar ou substituir, é necessário verificar:

• O código completo da placa (A20B-3300-003 / A20B-3300-0033)
• O sistema CNC FANUC instalado (16i, 18i, 20i ou 21i) e sua versão de hardware
• A configuração do barramento FSSB e o número de eixos controlados pela máquina
• A documentação técnica do fabricante ou do integrador da máquina

A confirmação exata deve ser feita pela etiqueta original da peça ou pela documentação técnica do fabricante antes de qualquer substituição, a compatibilidade não deve ser assumida apenas pela família do produto.

Falhas Comuns

• Falha de comunicação no barramento FSSB (perda de sincronismo entre o CNC e o servo drive)
• Alarmes de eixo relacionados a erro de posição, sobrecorrente ou perda de realimentação (encoder)
• Falha em componentes SMD por sobrecarga elétrica ou envelhecimento
• Oxidação ou mau contato nos conectores do barramento FSSB (fibra óptica ou cabo)
• Instabilidade ou travamento do eixo controlado durante a usinagem

Estas são falhas genéricas e conhecidas para este tipo de componente, não são falhas específicas publicadas pela FANUC para este código.

Quando Reparar ou Substituir

Reparar costuma ser a opção indicada quando o diagnóstico eletrônico consegue isolar a causa raiz sem comprometer a estrutura da placa.

O reparo pode ser considerado quando:

• A placa apresenta falha intermitente
• Há componente SMD danificado identificável
• O problema está relacionado a contato ou conector, e não a dano estrutural

A substituição deve ser avaliada quando os danos comprometem a confiabilidade ou impedem a recuperação técnica da placa.

A substituição pode ser necessária quando houver:

• Dano estrutural severo (trilhas rompidas, queima extensa)
• Reparo tecnicamente inviável

Nesses casos, a compatibilidade da placa substituta deve ser confirmada pelo código completo e pela documentação da máquina.

Diagnóstico e Reparo na FNF

A placa FANUC A20B-3300-003 é avaliada em laboratório próprio da FNF, considerando o defeito relatado, o resultado do diagnóstico eletrônico e a viabilidade técnica do reparo.

De acordo com o diagnóstico, o processo técnico pode incluir:

• 1. Diagnóstico eletrônico completo da placa: identificação da causa raiz da falha.
• 2. Reparo SMD com estação de retrabalho profissional: substituição de componentes de montagem superficial danificados.
• 3. Teste funcional integrado ao sistema CNC: validação do funcionamento da placa em condição real de operação.
• 4. Programação/configuração quando necessário: ajuste de parâmetros conforme a máquina.
• 5. Envio para todo o Brasil: despacho do equipamento reparado ou avaliado.

Perguntas Frequentes

A placa FANUC A20B-3300-003 pode ser reparada?

Sim. Realizamos diagnóstico eletrônico completo e reparo com estação de retrabalho SMD, quando a falha permite reparo.

Qual a diferença entre A20B-3300-003 e A20B-3300-0033?

São o mesmo componente: A20B-3300-003 é a forma abreviada comercialmente utilizada para o código completo A20B-3300-0033. Recomendamos confirmar pela etiqueta original da peça.

Essa placa controla quantos eixos?

Até 2 eixos de servoacionamento, conforme a documentação dos fornecedores consultados.

Como saber se o problema é na placa de eixo ou no servo drive/motor?

É necessário um diagnóstico eletrônico que isole o ponto de falha na cadeia de controle: CNC, placa de eixo, servo drive e motor. A FNF realiza esse diagnóstico em laboratório especializado.

Quanto tempo leva o diagnóstico na FNF?

O prazo varia conforme a complexidade da falha. Entre em contato para uma avaliação e prazo estimado.
