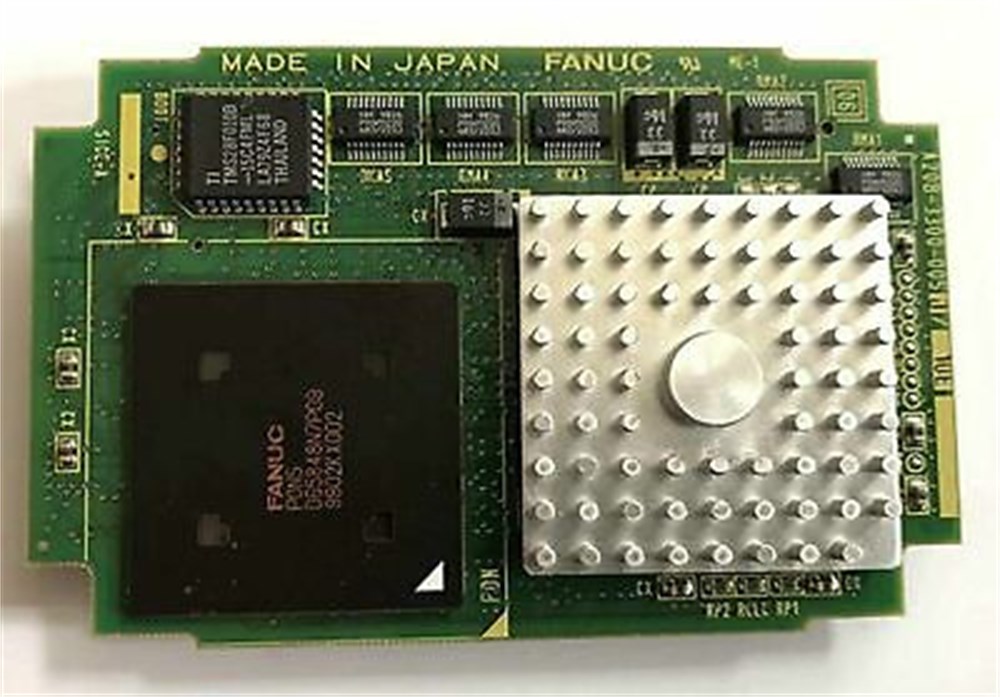

A placa FANUC A20B-3300-0050 é uma placa de CPU (CPU Card) utilizada nas placas-mãe (master boards) dos sistemas de comando numérico computadorizado (CNC) FANUC das séries 16i e 18i. O componente é responsável pelo processamento central do sistema, incluindo a execução dos programas de usinagem, os cálculos de interpolação de trajetória e a comunicação com as demais placas do sistema. A placa possui um slot dedicado para instalação de um módulo de memória DRAM, como o FANUC A20B-3900-0040.
Características Técnicas
| Fabricante | FANUC |
|---|---|
| Código | A20B-3300-0050 (variante conhecida: A20B-3300-0050/10E) |
| Tipo de componente | Placa de CPU (CPU Card) |
| Aplicação | Placa-mãe (master board) dos sistemas CNC FANUC 16i/18i |
| Referência cruzada | Utilizada na placa-mãe FANUC A20B-8100-0135 |
| Slot de memória | Possui slot para instalação de módulo de memória DRAM (ex.: FANUC A20B-3900-0040) |
Demais especificações elétricas e de processamento devem ser confirmadas pela etiqueta original do equipamento ou pela documentação técnica do fabricante.
Aplicações Industriais
A placa A20B-3300-0050 é utilizada em centros de usinagem, tornos CNC e demais máquinas-ferramenta equipadas com sistemas de comando numérico FANUC das séries 16i e 18i, atuando como unidade central de processamento da placa-mãe do sistema.
- Centros de usinagem CNC equipados com sistemas FANUC 16i/18i
- Tornos CNC equipados com sistemas FANUC 16i/18i
- Demais máquinas-ferramenta com placa-mãe FANUC 16i/18i
Compatibilidade
A compatibilidade da placa A20B-3300-0050 deve ser confirmada considerando o código completo do produto, a configuração da máquina, a versão do hardware e a documentação técnica do fabricante. Recomenda-se conferir a etiqueta original da placa-mãe antes da substituição.
Antes de comprar, reparar ou substituir, é necessário verificar:
- Código completo do produto (incluindo eventual sufixo de versão, ex.: "/10E")
- Configuração da máquina
- Versão do hardware da placa-mãe
- Documentação técnica oficial do fabricante
A compatibilidade não deve ser assumida apenas pela família do produto.
Falhas Comuns
- Falha de boot ou tela travada no painel do CNC
- Alarmes de sistema relacionados à CPU ou à memória
- Falha do módulo de memória DRAM instalado no slot da placa
- Oxidação ou mau contato no conector de borda
- Falha em componentes eletrônicos de montagem superficial (SMD)
As falhas descritas acima são modos de falha genéricos e conhecidos para esse tipo de componente eletrônico industrial, não sendo uma lista oficial publicada pela FANUC para este código específico.
Quando Reparar ou Substituir
A decisão entre reparar ou substituir a placa depende do resultado da avaliação técnica realizada pela FNF.
O reparo pode ser considerado quando:
- A falha está associada a componentes específicos identificáveis, como capacitores, conectores ou trilhas danificadas
- Não há comprometimento estrutural da placa
A substituição pode ser necessária quando houver:
- Dano severo aos circuitos integrados principais
- Curto-circuito generalizado
- Diagnóstico técnico indicando inviabilidade de reparo
Recomenda-se sempre uma avaliação técnica antes da decisão.
Diagnóstico e Reparo na FNF
A FNF Soluções Industriais realiza diagnóstico técnico, reparo e venda de placas FANUC A20B-3300-0050 em laboratório eletrônico próprio.
De acordo com o diagnóstico, o processo técnico pode incluir:
- 1. Análise dos componentes eletrônicos: inspeção dos componentes da placa para identificar a causa da falha.
- 2. Testes elétricos: verificação elétrica dos circuitos e conectores.
- 3. Avaliação funcional: teste funcional da placa antes da devolução ao cliente.
Envio para todo o Brasil.
Perguntas Frequentes
A placa A20B-3300-0050 é compatível com qualquer sistema FANUC 16i ou 18i?
A compatibilidade depende do código completo, da configuração da máquina e da versão do hardware da placa-mãe. Recomenda-se confirmar pela etiqueta original ou pela documentação técnica do fabricante.
Qual a diferença entre a A20B-3300-0050 e um módulo de memória DRAM como o A20B-3900-0040?
A A20B-3300-0050 é a placa de CPU que processa as operações do sistema CNC, enquanto o A20B-3900-0040 é o módulo de memória DRAM instalado em um slot da própria placa de CPU. São componentes distintos e complementares.
A FNF realiza reparo dessa placa?
Sim, a FNF realiza diagnóstico técnico e reparo de placas FANUC A20B-3300-0050, além da venda do componente.
