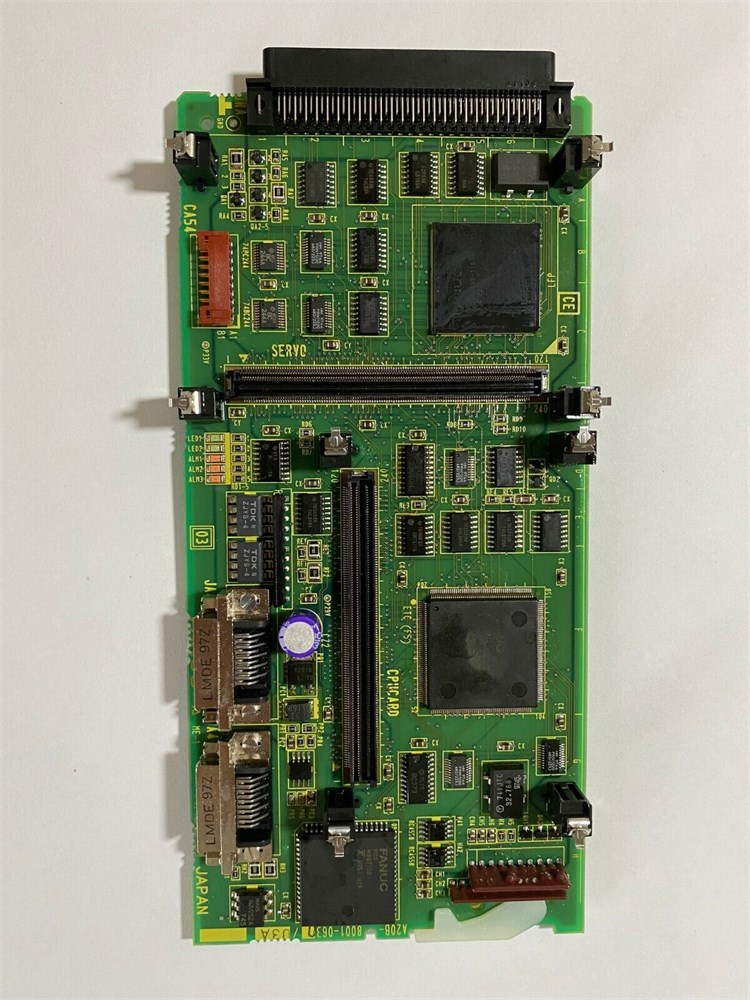

PLACA SUB-CPU FANUC A20B-8001-0630/03A

A placa A20B-8001-0630/03A é uma placa Sub-CPU (Sub-CPU Board) da FANUC, um módulo de processamento auxiliar utilizado em sistemas CNC da série i (Fanuc 16i, 18i, 21i, 160i e 180i-Model A). Diferente de uma placa de controle principal genérica, sua função específica é fornecer uma CPU adicional para viabilizar o controle de duas trajetórias (2-path) e/ou o controle de um segundo eixo-árvore (spindle) no sistema.

A FNF Soluções Industriais realiza diagnóstico técnico e reparo desta linha de placas FANUC em laboratório eletrônico próprio, avaliando o componente antes de qualquer orçamento.

Características Técnicas

A especificação elétrica detalhada (tensão de alimentação e consumo) deve ser confirmada pela etiqueta original do equipamento ou pela documentação técnica do fabricante.

Aplicações Industriais

A placa Sub-CPU A20B-8001-0630/03A é utilizada em painel de comando de máquinas-ferramenta equipadas com sistemas CNC FANUC da série i, especialmente em configurações que exigem processamento adicional para:

• Controle de múltiplas trajetórias (2-path) em centros de usinagem e tornos com mais de um canal de usinagem simultâneo;
• Controle de um segundo eixo-árvore (segundo spindle) em tornos multitarefa;
• Comunicação serial adicional de spindle e codificador de posição (encoder) via conector JA41.

É encontrada tipicamente em centros de usinagem, tornos CNC multitarefa e células de manufatura que utilizam controladores FANUC 16i/18i/21i/160i/180i-Model A.

Compatibilidade

A compatibilidade real da placa Sub-CPU A20B-8001-0630/03A depende de:

• Código completo do produto, incluindo o sufixo de versão ("/03A");
• Configuração específica da máquina (número de trajetórias, presença de segundo eixo-árvore);
• Versão de hardware e firmware do sistema CNC instalado;
• Documentação técnica oficial do fabricante para o modelo específico da máquina.

A compatibilidade nunca deve ser assumida apenas pela família do produto (prefixo A20B-8001), versões e sufixos diferentes podem indicar configurações de hardware distintas.

Falhas Comuns

• Alarme de comunicação com a CPU principal ou com o segundo canal/trajetória no painel do CNC;
• Falha no reconhecimento do segundo eixo-árvore (spindle);
• Falha em componentes eletrônicos de montagem em superfície (SMD);
• Oxidação ou mau contato nos conectores JNA, CA54, JA40 ou JA41;
• Placa não reconhecida pelo sistema após energizada (falha de boot).

A especificação deve ser confirmada pela etiqueta original do equipamento ou pela documentação técnica do fabricante, os modos de falha acima são genéricos e conhecidos para esse tipo de componente, não falhas específicas publicadas pela FANUC para este código.

Quando Reparar ou Substituir

A decisão entre reparar ou substituir a placa depende do resultado do diagnóstico eletrônico realizado pela FNF.

O reparo pode ser considerado quando:

• A falha está isolada em componentes específicos (conectores, capacitores, trilhas) identificados em diagnóstico de laboratório;
• A placa é reconhecida pelo sistema, mas apresenta falha intermitente ou parcial (ex.: perda esporádica de comunicação com o segundo eixo-árvore);
• Não há dano físico visível na placa de circuito impresso.

A substituição pode ser necessária quando houver:

• Falha em componentes de CPU/memória sem possibilidade de reparo;
• Dano físico visível (queima, trinca, corrosão extensa);
• Reincidência da falha após reparo já realizado.

A recomendação final é sempre definida após o diagnóstico técnico do equipamento.

Diagnóstico e Reparo na FNF

A FNF realiza avaliação técnica completa da placa Sub-CPU A20B-8001-0630/03A em laboratório eletrônico próprio, antes de qualquer orçamento.

De acordo com o diagnóstico, o processo técnico pode incluir:

• 1. Diagnóstico eletrônico: inspeção visual e testes elétricos para identificar a causa real da falha.
• 2. Reparo em nível de componente: substituição de componentes SMD, recuperação de conectores e trilhas danificadas, quando tecnicamente viável.
• 3. Teste funcional: verificação de comunicação com a CPU principal e com o segundo canal/eixo-árvore antes da devolução ou envio.

Esse processo permite decidir entre reparo e substituição com base em diagnóstico real, evitando troca desnecessária de uma placa que poderia ser recuperada.

Perguntas Frequentes

O que é uma placa Sub-CPU?

É uma placa de CPU auxiliar/secundária que complementa a CPU principal do sistema CNC, adicionando capacidade de processamento para funções específicas, como controle de 2 trajetórias ou de um segundo eixo-árvore.

Essa placa serve para qualquer máquina com controle FANUC?

Não. A compatibilidade depende do código completo, da configuração da máquina (número de trajetórias/eixos-árvore) e da versão de hardware/firmware do sistema CNC. Deve ser confirmada pela documentação técnica oficial antes da compra.

A FNF repara a placa A20B-8001-0630/03A?

Sim, a FNF realiza diagnóstico e reparo em nível de componente para esta linha de placas FANUC, com teste funcional antes da devolução ou envio.

A placa vem configurada/programada pronta para uso?

A configuração final depende dos parâmetros do sistema CNC da máquina de destino, vale confirmar com a documentação técnica ou com o suporte técnico da FNF antes da instalação.
