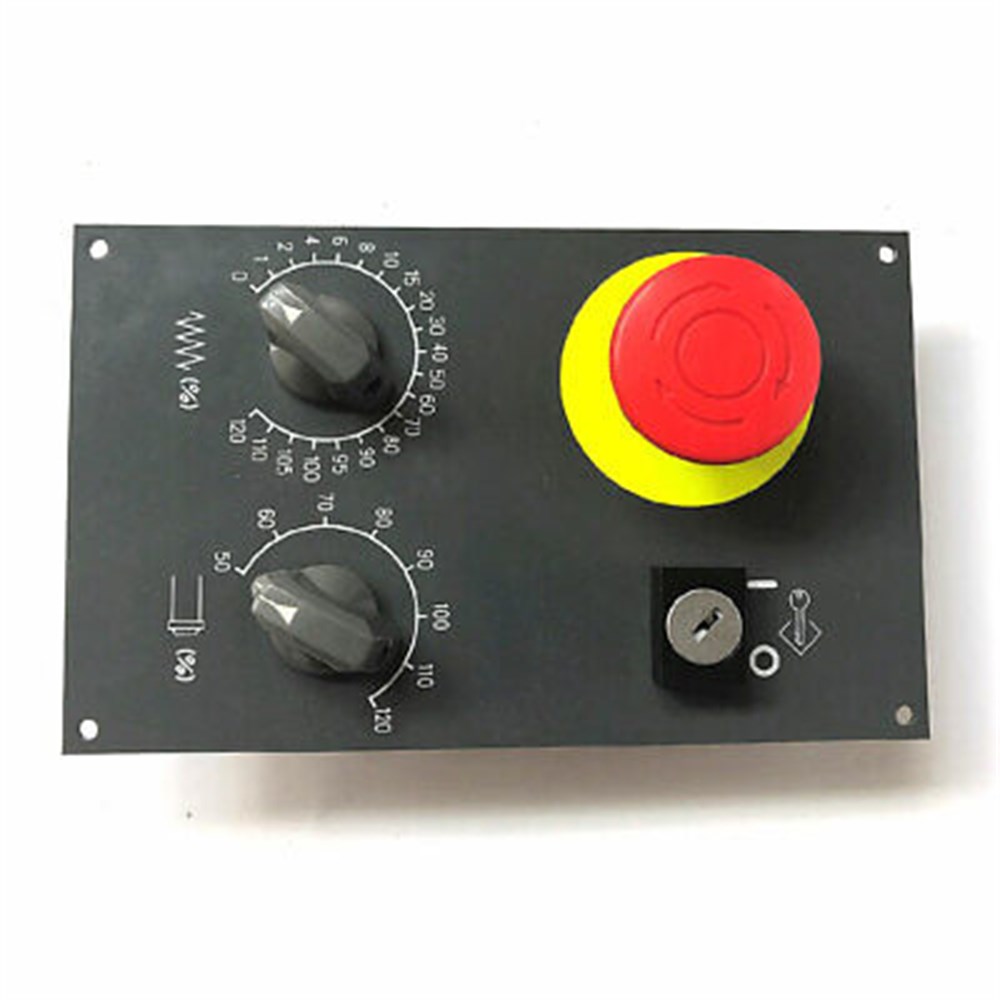

O FANUC A02B-0236-C235 é um painel de operador da máquina, identificado nos manuais de conexão da FANUC como Machine operator's panel, Sub panel B1. Segundo o desenho oficial do manual, o painel reúne um botão de emergência, uma chave com chave e duas chaves rotativas com escala, e é utilizado na operação de máquinas CNC equipadas com sistemas FANUC.
A FNF Soluções Industriais realiza diagnóstico, manutenção, reparo e testes funcionais em painéis de operador, unidades MDI, monitores e componentes FANUC utilizados em máquinas CNC e sistemas de automação industrial.
Características Técnicas
| Fabricante | FANUC |
|---|---|
| Código do produto | A02B-0236-C235 |
| Nome no manual | Machine operator's panel, Sub panel B1 |
| Tipo de equipamento | Painel de operador da máquina (sub painel) |
| Elementos de comando | Botão de emergência, chave com chave e duas chaves rotativas com escala |
| Placa frontal | 110 x 180 mm |
| Recorte no painel | 94 x 164 mm |
| Peso | 0,6 kg |
| Sistemas relacionados | FANUC Series 0i / 0i Mate (listado no manual B-64303EN) |
Os dados de dimensões, recorte e peso seguem o desenho oficial do manual de conexão (hardware) FANUC B-64303EN. Conectores, alimentação e demais dados elétricos não foram confirmados nesta página. A especificação deve ser confirmada pela etiqueta original do equipamento ou pela documentação técnica do fabricante.
Aplicações Industriais
Entre suas principais aplicações estão:
- Acionamento do botão de emergência da máquina a partir do painel do operador;
- Comando manual de funções da máquina por chaves rotativas e chave com chave, conforme a configuração do fabricante da máquina;
- Operação em conjunto com a unidade de comando CNC e a unidade MDI do sistema;
- Substituição ou manutenção do painel de operador em máquinas CNC FANUC.
O A02B-0236-C235 pode ser encontrado em tornos CNC, centros de usinagem, fresadoras CNC e outras máquinas-ferramenta equipadas com CNC FANUC das séries indicadas, conforme a configuração definida pelo fabricante da máquina.
Compatibilidade
O FANUC A02B-0236-C235 é listado como painel de operador da máquina (Sub panel B1) nos manuais de conexão da série FANUC 0i / 0i Mate. Entretanto, a presença desse CNC na máquina não garante, isoladamente, a compatibilidade do painel.
Antes de comprar, reparar, instalar ou substituir o equipamento, é necessário verificar:
- O código FANUC completo da unidade instalada, inclusive sufixos e revisão;
- O modelo e a versão do CNC e da unidade MDI utilizados;
- A forma de conexão do painel, os sinais utilizados e o endereçamento definido no programa de PLC da máquina;
- As dimensões, o recorte e o padrão de fixação no painel elétrico;
- A configuração utilizada pelo fabricante da máquina;
- Possíveis modificações realizadas anteriormente.
Painéis visualmente semelhantes podem apresentar diferenças de componentes, fiação ou configuração. A confirmação deve ser feita pelo código completo da peça e pela documentação técnica da máquina.
Falhas Comuns
Defeitos mais comuns em painéis de operador de uso prolongado:
- Botão de emergência com falha de contato: alarme de emergência sem causa aparente ou impossibilidade de rearmar a máquina;
- Chave com chave sem resposta: posições não reconhecidas pelo CNC ou pelo PLC;
- Chave rotativa instável: leitura intermitente ou salto entre posições;
- Perda de sinal: comandos do painel não chegam ao sistema;
- Fiação ou conector danificado: mau contato, fios rompidos ou desgaste;
- Oxidação e contaminação: danos causados por umidade, óleo, líquido refrigerante ou poeira;
- Desgaste mecânico: botões e chaves com folga ou acionamento irregular;
- Falhas recorrentes: comportamento instável que retorna após reinicializações.
Sintomas semelhantes podem ter causas diferentes. Por isso, a substituição de componentes sem diagnóstico pode não resolver a falha.
Quando Reparar ou Substituir
O reparo pode ser indicado quando a falha está localizada, a estrutura principal do painel permanece preservada e os componentes podem ser recuperados com segurança técnica.
O reparo pode ser considerado quando:
- A referência original precisa ser mantida na máquina;
- O painel apresenta falha diagnosticável em chaves, contatos ou fiação, com a estrutura mecânica preservada;
- Existem componentes tecnicamente adequados para a recuperação;
- A substituição exigiria modificações no sistema;
- A recuperação é tecnicamente viável após avaliação em laboratório.
A substituição deve ser avaliada quando os danos comprometem a confiabilidade ou impedem a recuperação segura do equipamento.
A substituição pode ser necessária quando houver:
- Danos extensos nos contatos ou nas chaves do painel;
- Botão de emergência danificado de forma que comprometa a segurança da operação;
- Conectores ou fiação destruídos, sem possibilidade de recuperação;
- Corrosão avançada em áreas críticas;
- Quebra estrutural que comprometa a instalação;
- Ausência de componentes adequados para o reparo;
- Falhas generalizadas ou recorrentes, com inviabilidade técnica identificada no diagnóstico.
Caso seja necessária a substituição, a compatibilidade da nova unidade deve ser confirmada pelo código completo, pela configuração da máquina e pela documentação técnica.
Diagnóstico e Reparo na FNF
O diagnóstico e o reparo seguem uma sequência técnica definida conforme o sintoma e o estado do equipamento apresentado. A FNF Soluções Industriais atua há mais de uma década nesse segmento.
De acordo com o diagnóstico, o processo técnico pode incluir:
- 1. Inspeção inicial: identificação do código, versão e estado geral.
- 2. Diagnóstico: avaliação visual de chaves, botões, conectores, fiação e sinais de contaminação, seguida de testes de continuidade e acionamento dos elementos relacionados ao sintoma.
- 3. Limpeza técnica: remoção controlada de resíduos quando necessária.
- 4. Reparo: correção das falhas identificadas, substituição de componentes defeituosos e revisão dos pontos de contato e conectores, quando aplicável.
- 5. Testes: verificação do comportamento do equipamento após a intervenção.
- 6. Registro técnico: documentação das condições observadas e do serviço executado.
Perguntas Frequentes
O que é o FANUC A02B-0236-C235?
É um painel de operador da máquina, chamado nos manuais FANUC de Machine operator's panel, Sub panel B1. O desenho oficial mostra botão de emergência, chave com chave e duas chaves rotativas com escala.
O A02B-0236-C235 é uma placa CNC?
Não. Nos manuais de conexão da FANUC ele é listado como painel de operador da máquina, e não como placa de controle do CNC.
O A02B-0236-C235 é compatível com FANUC 0i?
É listado nos manuais de conexão da série 0i / 0i Mate, mas cada instalação precisa ser confirmada individualmente: código completo, modelo do CNC, sinais utilizados e configuração da máquina antes da compra, do reparo ou da substituição.
Painel com botão de emergência ou chave defeituosa tem reparo?
Em muitos casos a falha está em contatos, chaves ou fiação e não exige a substituição da unidade. A viabilidade do reparo é confirmada após diagnóstico técnico.
A FNF realiza manutenção no FANUC A02B-0236-C235?
Sim. A FNF realiza diagnóstico, manutenção, reparo e testes neste tipo de painel. A viabilidade da recuperação é definida após avaliação técnica.
Quanto tempo leva o reparo do A02B-0236-C235?
De 3 a 7 dias úteis após o diagnóstico e a aprovação do orçamento.
O equipamento é testado antes do envio? Qual a garantia?
Sim. Os equipamentos comercializados pela FNF são testados antes do envio e vendidos com garantia. O prazo e as condições específicas podem ser confirmados diretamente com o atendimento.
Quais informações devem ser enviadas para solicitar uma avaliação?
Envie o código completo, fotos da etiqueta, modelo da máquina, CNC utilizado, sintomas apresentados e informações sobre quando a falha ocorre.
