Drive Duplo de 3A 6SL3120-2TE13-0AA3

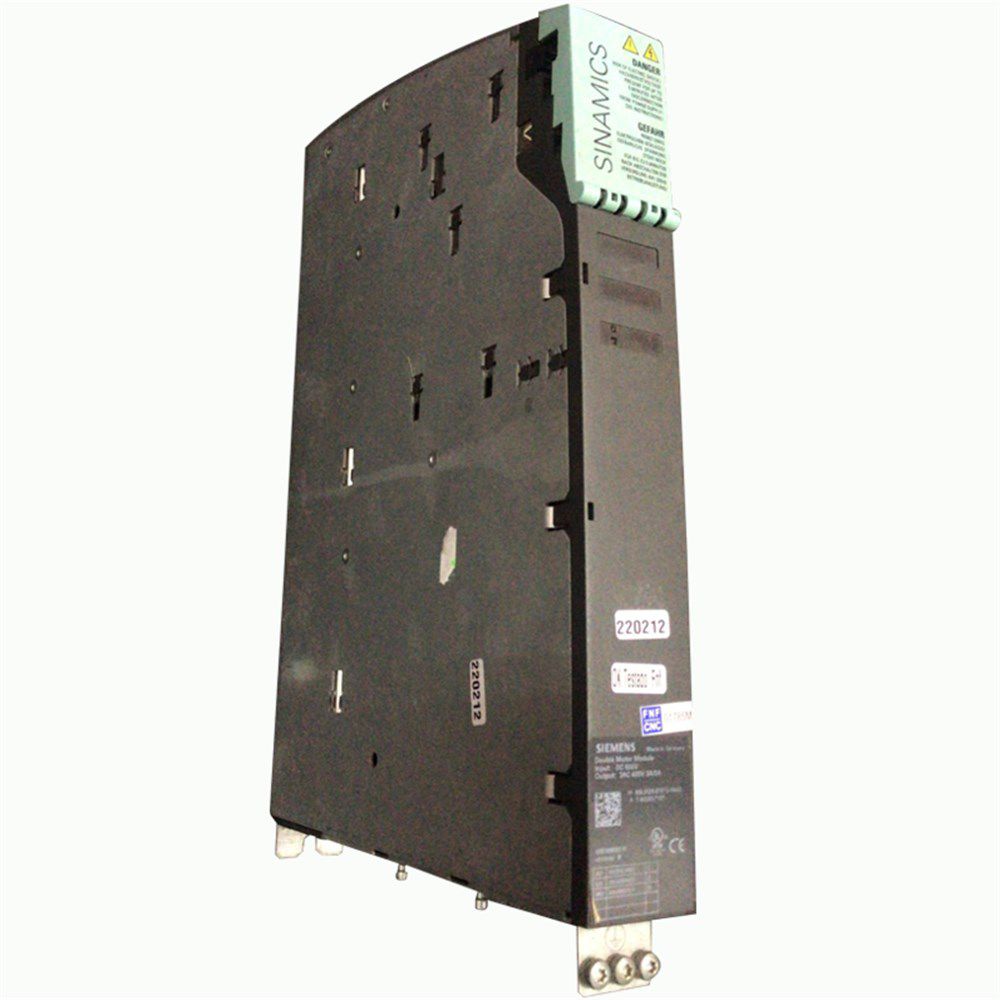

O Siemens 6SL3120-2TE13-0AA3 é um Double Motor Module do sistema de acionamento SINAMICS S120, em formato booksize, responsável por controlar dois eixos de motor independentes (2 x 3 A) a partir do barramento CC compartilhado do sistema. É utilizado como peça de reposição em máquinas CNC e centros de usinagem de alta precisão com comando Siemens SINUMERIK 840D sl, como os eixos de avanço do torno Romi CENTUR 30D. No catálogo Siemens, o part number -0AA3 já não consta como item ativo, tendo sido substituído pela versão -0AD0. A FNF realiza diagnóstico e reparo deste módulo em laboratório próprio, com envio para todo o Brasil.

Características Técnicas

Aplicações Industriais

O Double Motor Module é o módulo de potência do SINAMICS S120 capaz de controlar dois eixos de motor de forma independente a partir de uma única unidade, substituindo dois Single Motor Modules e ocupando menos espaço no painel elétrico. Assim como os demais módulos do sistema, conecta-se ao barramento CC compartilhado, alimentado pelo Active/Basic Line Module, e se comunica com a Control Unit através da interface DRIVE-CLiQ.

Utilizado como módulo de acionamento de dois eixos em centros de usinagem, tornos CNC e outros equipamentos com sistema Siemens SINAMICS S120 e comando SINUMERIK 840D sl, incluindo os eixos de avanço do torno Romi CENTUR 30D. A aplicação exata depende do projeto elétrico de cada fabricante.

Compatibilidade

A compatibilidade do 6SL3120-2TE13-0AA3 depende do código completo (MLFB) do módulo, da versão de firmware da Control Unit à qual ele se conecta via DRIVE-CLiQ, da configuração do sistema SINAMICS S120 instalado na máquina e da documentação técnica do fabricante. Antes de qualquer substituição, recomenda-se confirmar esses dados junto à etiqueta do equipamento ou ao manual técnico do sistema.

Para confirmar a compatibilidade, verifique:

• Código MLFB completo gravado na etiqueta do módulo
• Versão de firmware da Control Unit e demais módulos do sistema SINAMICS S120
• Configuração elétrica do painel e do barramento CC compartilhado
• Documentação técnica do fabricante da máquina

Mesmo entre o 6SL3120-2TE13-0AA3 e seu sucessor indicado no catálogo Siemens, o 6SL3120-2TE13-0AD0, a compatibilidade não deve ser assumida automaticamente, a substituição direta exige verificação da versão de firmware do sistema. A compatibilidade nunca deve ser assumida apenas pela família do produto.

Falhas Comuns

• Falha no IGBT de um dos canais de potência
• Erro de comunicação DRIVE-CLiQ com a Control Unit
• Falha no driver de disparo dos transistores
• Sobrecorrente ou sobretensão detectada pela proteção interna de um dos eixos
• Desgaste do conector do barramento CC compartilhado

Quando Reparar ou Substituir

Como o part number original (-0AA3) já não consta como item ativo no catálogo da Siemens, tendo sido substituído pela versão -0AD0, encontrar uma unidade nova pode ser mais demorado e caro do que reparar a existente.

O reparo pode ser considerado quando:

• O dano está localizado em componentes específicos, como o driver de disparo, conectores ou circuito de um único canal de potência
• O barramento CC compartilhado e a comunicação DRIVE-CLiQ com a Control Unit não apresentam falha estrutural grave
• A compatibilidade elétrica e de programação já validada na máquina precisa ser preservada

A substituição pode ser necessária quando houver:

• Dano estrutural grave em ambos os canais de potência do módulo
• Diagnóstico técnico indicando inviabilidade de reparo
• Necessidade de migração para a versão substituta -0AD0, mediante verificação de firmware

O reparo especializado costuma ser a alternativa mais rápida e econômica frente à descontinuação do part number original, preservando a compatibilidade elétrica e de programação já validada na máquina.

Diagnóstico e Reparo na FNF

• 1. Diagnóstico elétrico completo: identificação da falha em cada canal de potência do módulo
• 2. Reparo do circuito de potência ou comunicação: reparo do circuito de potência (IGBT, driver, retificador) ou do circuito de comunicação DRIVE-CLiQ, conforme o caso
• 3. Teste funcional: teste funcional integrado antes da devolução
• 4. Envio: envio para todo o Brasil, com rastreamento

Perguntas Frequentes

O que é o Siemens 6SL3120-2TE13-0AA3?

É um Double Motor Module do sistema de acionamento SINAMICS S120, capaz de controlar dois eixos de motor independentes (2 x 3 A) a partir de uma única unidade.

Quantos eixos o 6SL3120-2TE13-0AA3 controla?

Dois eixos independentes. Por isso é chamado de "Double Motor Module", substitui dois Single Motor Modules ocupando menos espaço no painel.

Qual a diferença entre o 6SL3120-2TE13-0AA3 e o -0AD0?

São gerações diferentes do mesmo módulo 2x 3A. O -0AA3 é a geração anterior; o -0AD0 é o sucessor indicado no catálogo atual da Siemens. Não são intercambiáveis sem verificação da versão de firmware do sistema.

O 6SL3120-2TE13-0AA3 ainda é fabricado pela Siemens?

Não. O item foi descontinuado e é fornecido pelo mercado de reposição, novo em estoque, recondicionado com garantia, ou via reparo da unidade existente.

Este módulo é compatível com o torno Romi CENTUR 30D?

Sim, este é um dos equipamentos em que este módulo é utilizado como acionamento dos eixos de avanço dentro do sistema SINAMICS S120.

O módulo reparado é testado antes de ser devolvido?

Sim, todo módulo reparado pela FNF passa por teste funcional integrado antes do envio, e o reparo tem garantia.
