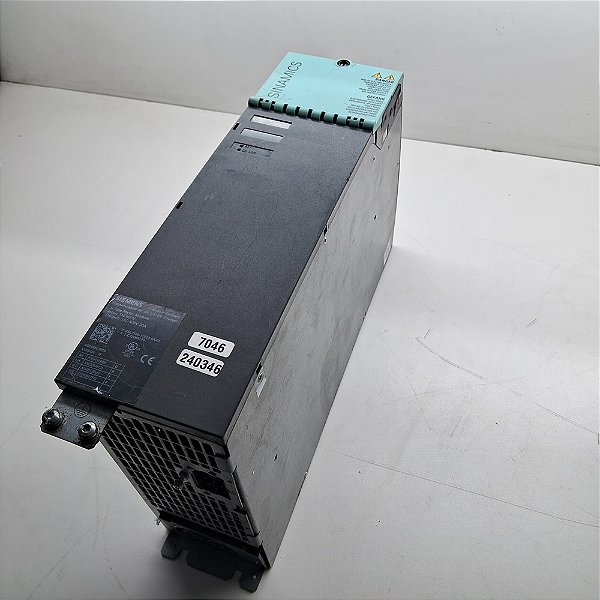

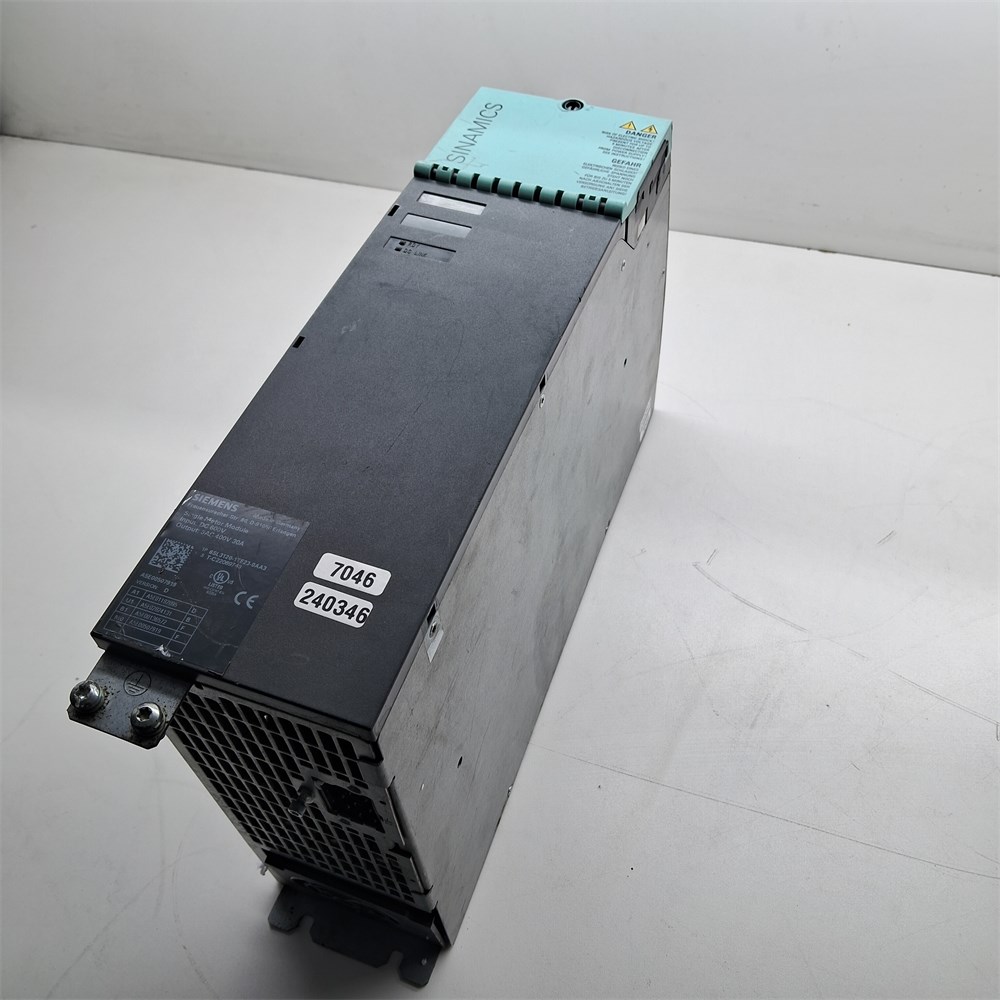

O Siemens 6SL3120-1TE23-0AA3 é um Single Motor Module do sistema de acionamento SINAMICS S120, responsável por alimentar e controlar um eixo de motor individual em máquinas CNC de alta precisão, como o torno Romi CENTUR 30D. No catálogo atual da Siemens, o part number -0AA3 consta substituído pelas versões -0AC0 / -0AD0, que mantêm a mesma função dentro do sistema. A FNF realiza diagnóstico e reparo deste módulo em laboratório próprio, com envio para todo o Brasil.
Características técnicas
| Fabricante | Siemens |
|---|---|
| Código do produto | 6SL3120-1TE23-0AA3 |
| Nome no catálogo Siemens | Single Motor Module SINAMICS S120 |
| Família | SINAMICS S120 |
| Formato construtivo | Booksize (padrão SINAMICS S120) |
| Interface de comunicação | DRIVE-CLiQ |
| Corrente nominal | 30 A |
| Aplicação típica | Acionamento de eixo em centros de usinagem e tornos CNC (ex.: torno Romi CENTUR 30D) |
| Situação no catálogo Siemens | Substituído pelas versões 6SL3120-1TE23-0AC0 / -0AD0 (mesma função) |
O que é um Single Motor Module dentro do sistema SINAMICS S120
O Single Motor Module é o módulo de potência do SINAMICS S120 responsável por alimentar e controlar um único eixo de motor, diferente do Double Motor Module, que controla dois eixos simultaneamente. Ele se conecta ao barramento CC compartilhado do sistema, alimentado pelo Active/Basic Line Module, e se comunica com a Control Unit (CU320) através da interface DRIVE-CLiQ.
Onde é utilizado
Utilizado como módulo de acionamento de eixo em centros de usinagem e tornos CNC equipados com o sistema Siemens SINAMICS S120, incluindo o torno Romi CENTUR 30D. Também pode ser encontrado em outras máquinas que utilizem a mesma arquitetura de acionamento modular booksize do S120.
Falhas comuns em módulos de eixo SINAMICS S120
- Falha no IGBT do circuito de potência
- Erro de comunicação DRIVE-CLiQ com a Control Unit (CU320)
- Falha no driver de disparo dos transistores
- Sobrecorrente ou sobretensão detectada pela proteção interna do módulo
- Desgaste do conector do barramento CC compartilhado
Reparo x substituição
Como o part number original (-0AA3) já não consta como item ativo no catálogo da Siemens, encontrar uma unidade nova pode ser mais demorado e caro do que reparar a existente. O reparo especializado costuma ser a alternativa mais rápida e econômica, preservando a compatibilidade elétrica e de programação já validada na máquina.
Como funciona o processo de reparo na FNF
- Diagnóstico elétrico completo do módulo, com identificação da falha
- Reparo do circuito de potência (IGBT, driver, retificador) ou do circuito de comunicação DRIVE-CLiQ, conforme o caso
- Teste funcional integrado antes da devolução
- Envio para todo o Brasil, com rastreamento
Perguntas Frequentes
O que é o Siemens 6SL3120-1TE23-0AA3
É um Single Motor Module do sistema de acionamento SINAMICS S120, responsável por controlar um eixo de motor individual em máquinas CNC.
O 6SL3120-1TE23-0AA3 ainda é fabricado pela Siemens
O part number -0AA3 não consta mais como item ativo no catálogo oficial da Siemens, que aponta as versões -0AC0/-0AD0 como substitutas com a mesma função. Por isso o reparo costuma ser a alternativa mais viável.
O módulo pode ser reparado ou precisa ser substituído
Na maioria dos casos o reparo é viável. A FNF realiza diagnóstico antes de qualquer orçamento para determinar se é reparo parcial ou substituição de componentes internos.
Este módulo é compatível com o torno Romi CENTUR 30D
Sim, este é um dos equipamentos em que este módulo é utilizado como acionamento de eixo dentro do sistema SINAMICS S120.
O módulo reparado é testado antes de ser devolvido
Sim, todo módulo reparado pela FNF passa por teste funcional integrado antes do envio, e o reparo tem garantia.
