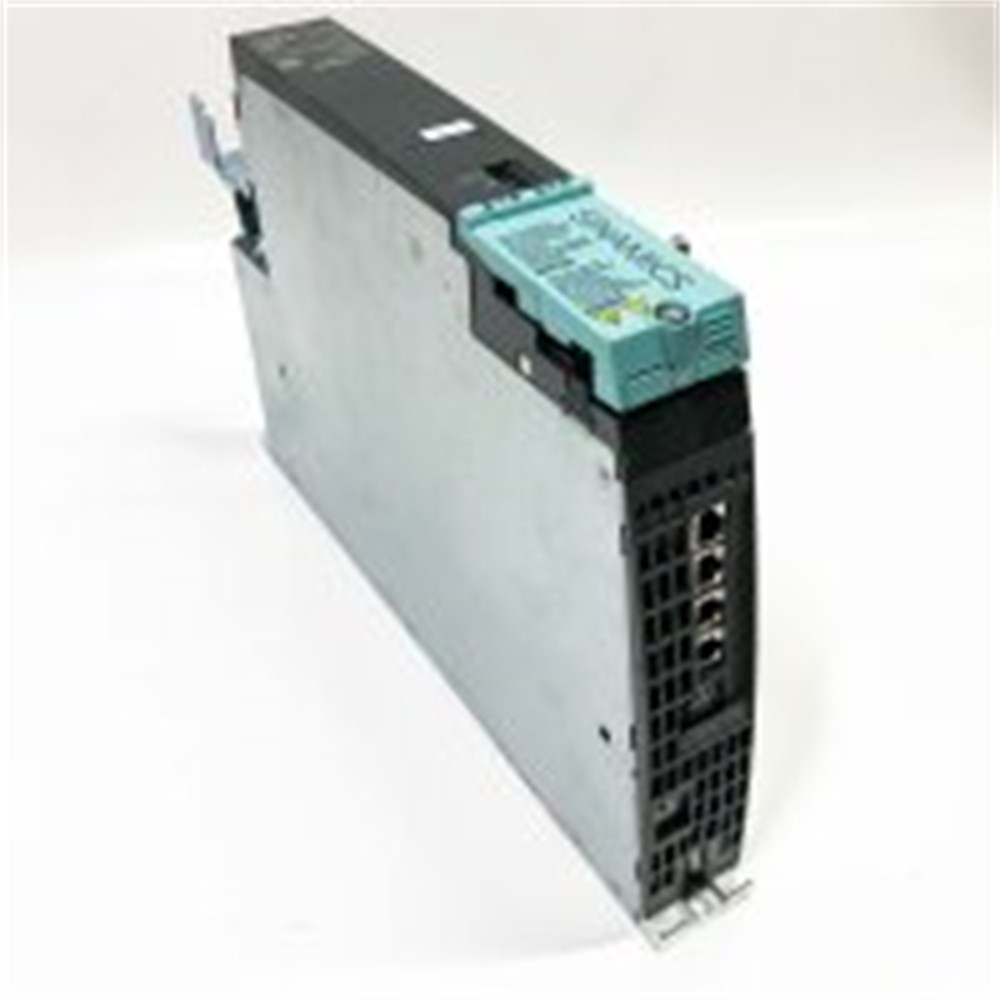

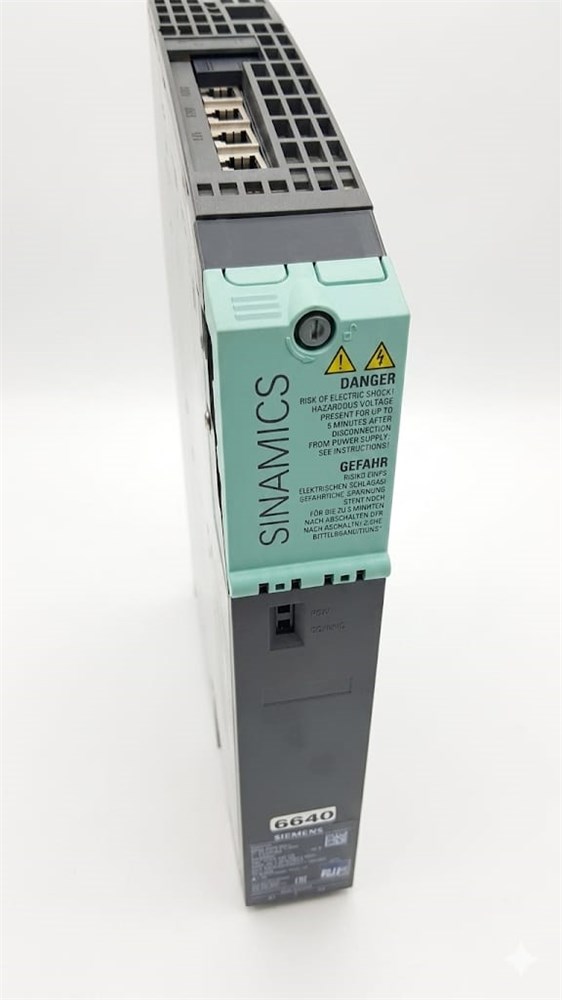

SINAMICS DOUBLE MOTOR MODULE 2x5 6SL3120-2TE15-0AD0

O Siemens 6SL3120-2TE15-0AD0 é um Double Motor Module do sistema de acionamento SINAMICS S120, em formato booksize (tipo D), responsável por controlar dois eixos de motor independentes (2 x 5 A) a partir do barramento CC compartilhado do sistema. Este part number é a versão atual e ativa no catálogo Siemens, substituindo variantes anteriores já descontinuadas da mesma capacidade, como a 6SL3120-2TE15-0AA4.

A FNF Soluções Industriais realiza diagnóstico e reparo deste módulo em laboratório próprio, com teste funcional antes da devolução e envio para todo o Brasil.

Características Técnicas

As especificações técnicas devem ser confirmadas pela etiqueta original do equipamento ou pela documentação técnica do fabricante.

Aplicações Industriais

O Double Motor Module é o módulo de potência do SINAMICS S120 responsável por controlar dois eixos de motor de forma independente a partir de uma única unidade, substituindo dois Single Motor Modules e ocupando menos espaço no painel elétrico. Conecta-se ao barramento CC compartilhado, alimentado pelo Active/Basic Line Module, e se comunica com a Control Unit através da interface DRIVE-CLiQ.

Utilizado como módulo de acionamento de dois eixos em centros de usinagem, tornos CNC e outros equipamentos com sistema Siemens SINAMICS S120, em aplicações que exigem controle simultâneo de dois eixos de menor potência (ex.: eixos auxiliares, contra-ponta, ferramenta rotativa). A aplicação exata depende do projeto elétrico de cada fabricante de máquina.

Compatibilidade

A compatibilidade do 6SL3120-2TE15-0AD0 depende do código completo (MLFB) do módulo, da versão de firmware da Control Unit à qual ele se conecta via DRIVE-CLiQ, da configuração do sistema SINAMICS S120 instalado na máquina e da documentação técnica do fabricante. Antes de qualquer substituição, recomenda-se confirmar esses dados junto à etiqueta do equipamento ou ao manual técnico do sistema.

Para confirmar a compatibilidade, verifique:

• Código MLFB completo gravado na etiqueta do módulo
• Versão de firmware da Control Unit e demais módulos do sistema SINAMICS S120
• Configuração elétrica do painel e do barramento CC compartilhado
• Documentação técnica do fabricante da máquina

Como este part number substitui variantes anteriores descontinuadas (como a -0AA4), a compatibilidade em uma eventual migração não deve ser assumida automaticamente, deve ser verificada a versão de firmware do sistema. A compatibilidade nunca deve ser assumida apenas pela família do produto.

Falhas Comuns

• Falha no IGBT de um dos canais de potência
• Erro de comunicação DRIVE-CLiQ com a Control Unit
• Falha no driver de disparo dos transistores
• Sobrecorrente ou sobretensão detectada pela proteção interna de um dos eixos
• Falha do ventilador de refrigeração interno
• Desgaste do conector do barramento CC compartilhado

Quando Reparar ou Substituir

Na maioria dos casos, uma falha neste módulo pode ser reparada sem necessidade de substituição completa, desde que o dano esteja localizado em componentes específicos do circuito de potência ou de comunicação.

O reparo pode ser considerado quando:

• O dano está localizado em componentes específicos, como o driver de disparo, o ventilador de refrigeração ou o circuito de um único canal de potência
• O barramento CC compartilhado e a comunicação DRIVE-CLiQ com a Control Unit não apresentam falha estrutural grave
• A compatibilidade elétrica e de programação já validada na máquina precisa ser preservada

A substituição pode ser necessária quando houver:

• Dano estrutural grave em ambos os canais de potência do módulo
• Diagnóstico técnico indicando inviabilidade de reparo
• Indisponibilidade de peças de reposição compatíveis

Em ambos os casos, recomenda-se um diagnóstico técnico prévio para orientar a decisão mais adequada ao equipamento.

Diagnóstico e Reparo na FNF

• 1. Diagnóstico elétrico completo: identificação da falha em cada canal de potência do módulo
• 2. Reparo do circuito de potência ou comunicação: reparo do circuito de potência (IGBT, driver, retificador) ou do circuito de comunicação DRIVE-CLiQ, conforme o caso
• 3. Teste funcional: teste funcional integrado antes da devolução
• 4. Envio: envio para todo o Brasil, com rastreamento

Perguntas Frequentes

O que é o Siemens 6SL3120-2TE15-0AD0?

É um Double Motor Module do sistema de acionamento SINAMICS S120, capaz de controlar dois eixos de motor independentes (2 x 5 A) a partir de uma única unidade.

O 6SL3120-2TE15-0AD0 ainda é fabricado pela Siemens?

Sim. Este part number está atualmente ativo no catálogo Siemens (status PM300), sendo inclusive o sucessor de variantes anteriores já descontinuadas da mesma capacidade, como a 6SL3120-2TE15-0AA4.

Qual a corrente máxima suportada por este módulo?

A corrente nominal é de 2 x 5,0 A por eixo, com carga base de 2 x 4,3 A, capacidade S6 (40%) de 2 x 6,7 A e corrente máxima de 2 x 15,0 A, conforme a folha de dados oficial da Siemens.

A FNF realiza reparo do 6SL3120-2TE15-0AD0?

Sim. A FNF Soluções Industriais realiza diagnóstico técnico e reparo deste módulo, incluindo teste funcional antes da devolução.

Como confirmar se este módulo é compatível com meu sistema SINAMICS S120?

A compatibilidade deve ser confirmada pelo código MLFB completo gravado na etiqueta do módulo, pela versão de firmware da Control Unit e demais componentes do sistema, e pela documentação técnica do fabricante da máquina.
