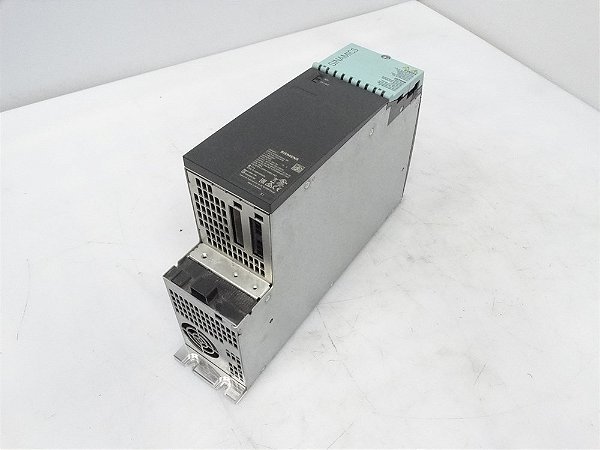

Drive Simples de 30A - 6SL3120-1TE23-0AD0

O 6SL3120-1TE23-0AD0 é um Motor Module (módulo de motor único) do sistema de acionamento modular SINAMICS S120 da Siemens, formato Booksize, com saída de 30A em 3CA 400V, utilizado para controlar um eixo (servomotor) em máquinas CNC e centros de usinagem de alta precisão. A unidade cadastrada corresponde à revisão de power stack D-Type deste código.

A FNF Soluções Industriais realiza diagnóstico elétrico e reparo desse tipo de módulo, com laboratório próprio e teste funcional antes da devolução.

Características Técnicas

O módulo também conta com suporte às funções estendidas do Safety Integrated e acompanha cabo DRIVE-CLiQ, conforme documentação técnica oficial Siemens. A especificação deve ser confirmada pela etiqueta original do equipamento ou pela documentação técnica do fabricante, especialmente em caso de reposição por uma revisão de hardware diferente.

Aplicações Industriais

Módulos de motor SINAMICS S120 como este são utilizados para acionar eixos individuais dentro de sistemas de acionamento modulares em máquinas-ferramenta e linhas automatizadas, entre eles:

• Controle de servomotores síncronos (ex.: linha SIMOTICS 1FT7) em centros de usinagem CNC
• Eixos de avanço (feed axis) e eixo-árvore (spindle) em máquinas-ferramenta de alta precisão
• Sistemas de acionamento multieixo, com vários Motor Modules compartilhando o mesmo barramento CC
• Linhas de produção automatizadas construídas sobre a plataforma SINAMICS S120 booksize
• Retrofit de painéis CNC Siemens com acionamentos modulares

O 6SL3120-1TE23-0AD0 não opera de forma isolada: ele depende de um Active Line Module ou Basic Line Module Siemens no mesmo barramento CC para receber a alimentação de entrada, e de uma Control Unit (ex.: CU320-2) para o controle digital via DRIVE-CLiQ.

Compatibilidade

O código "6SL3120-1TE23-0AD0" identifica a variante D-Type (regime de corrente máxima, sem pré-carga térmica) deste módulo de 30A, dentro da família SINAMICS S120 booksize C/D-Type lançada pela Siemens como evolução compatível dos módulos booksize anteriores. Diferente da variante C-Type (código 6SL3120-1TE23-0AC0, regime contínuo), que é sucessora direta e intercambiável do módulo anterior 6SL3120-1TE23-0AA4, o D-Type recebeu um código de power stack novo, sem predecessor direto, e um fator de sobrecarga diferente, por isso não deve ser tratado como substituto automático de módulos -0AA3/-0AA4/-0AC0 já instalados. Antes de repor este módulo, verifique:

• O código MLFB completo gravado na etiqueta, não apenas a corrente nominal (30A)
• Se a aplicação exige regime contínuo (C-Type) ou admite sobrecarga em corrente máxima sem pré-carga (D-Type, caso deste módulo)
• A versão de firmware SINAMICS e da ferramenta de engenharia (STARTER/SCOUT) instalada, já que a configuração offline deste módulo específico exige versões mínimas definidas pelo fabricante
• O conector do cabo do motor: o D-Type utiliza um conector revisado (push-in ou parafuso), que pode exigir cabo ou conector de motor diferente do já instalado

A compatibilidade final entre revisões de power stack, firmware e demais componentes do sistema SINAMICS S120 depende da documentação técnica do fabricante e da configuração específica da máquina, não devendo ser assumida apenas pelo código do módulo.

Falhas Comuns

Defeitos mais comuns em módulos de motor SINAMICS S120 de uso prolongado incluem:

• Falha no estágio de potência (IGBT), geralmente por sobrecarga ou falha de refrigeração
• Falha no circuito de driver de disparo dos IGBTs
• Perda de comunicação Drive-CLiQ com a Control Unit, por cabo danificado ou conector oxidado
• Disparo de proteção por sobretensão ou subtensão no barramento CC
• Degradação dos capacitores do link CC, com aumento do ripple de tensão
• Superaquecimento por obstrução da ventilação interna do rack booksize

Sintomas semelhantes podem ter causas elétricas diferentes, por isso, o diagnóstico técnico é necessário para confirmar a causa real antes de decidir entre reparo e substituição.

Quando Reparar ou Substituir

O reparo costuma ser indicado quando a falha está localizada no circuito de potência ou de driver, sem dano à placa de controle do módulo ou à interface DRIVE-CLiQ.

O reparo pode ser considerado quando:

• O dano está localizado em componentes de potência (IGBT, driver, retificador de entrada)
• Os capacitores do link CC estão degradados, mas sem dano à placa de controle

A substituição deve ser avaliada quando o dano compromete a placa de controle do módulo ou a interface de comunicação, ou quando há histórico de falhas repetidas em uma aplicação crítica.

A substituição pode ser necessária quando houver:

• Dano à placa de controle ou à interface de comunicação DRIVE-CLiQ
• Histórico de falhas repetidas após reparo em uma aplicação crítica

A decisão final depende do diagnóstico técnico e da criticidade do eixo controlado por este módulo na aplicação.

Diagnóstico e Reparo na FNF

O módulo 6SL3120-1TE23-0AD0 é avaliado em laboratório próprio, considerando o defeito informado pelo cliente, o estado físico da unidade e o comportamento elétrico apresentado. A FNF Soluções Industriais atua há mais de uma década nesse segmento.

De acordo com o diagnóstico, o processo técnico pode incluir:

• 1. Inspeção visual: componentes queimados, capacitores estufados, conectores DRIVE-CLiQ e bornes de potência
• 2. Testes elétricos: verificação do circuito de potência, do driver de disparo dos IGBTs e do barramento CC
• 3. Diagnóstico de comunicação Drive-CLiQ com a Control Unit
• 4. Substituição dos componentes degradados identificados no diagnóstico
• 5. Teste funcional sob carga antes da devolução, simulando a operação real do eixo

Perguntas Frequentes

O que é o módulo 6SL3120-1TE23-0AD0?

É um Motor Module (módulo de motor único) do sistema de acionamento modular SINAMICS S120 da Siemens, formato Booksize, power stack D-Type, com saída de 30A em 3CA 400V, utilizado para controlar um eixo em máquinas CNC e centros de usinagem.

Qual a diferença entre o power stack C-Type e D-Type deste módulo?

Não é uma simples atualização de revisão. Dentro da família SINAMICS S120 booksize C/D-Type deste módulo de 30A, o C-Type (6SL3120-1TE23-0AC0) é sucessor direto e intercambiável do módulo anterior -0AA4 (regime contínuo). Já o D-Type (6SL3120-1TE23-0AD0, desta unidade) tem código de power stack novo, sem predecessor direto, e é destinado a aplicações de corrente máxima sem pré-carga, por isso não deve ser instalado no lugar de um -0AA3/-0AA4/-0AC0 sem antes confirmar na documentação técnica se a Control Unit, o firmware e a aplicação suportam essa variante.

A FNF repara módulos de motor SINAMICS S120 como esse?

Sim. Realizamos diagnóstico elétrico completo e reparo, com teste funcional sob carga antes da devolução.

Qual é o prazo de reparo?

De 3 a 10 dias úteis após o diagnóstico, dependendo da disponibilidade de componentes.
