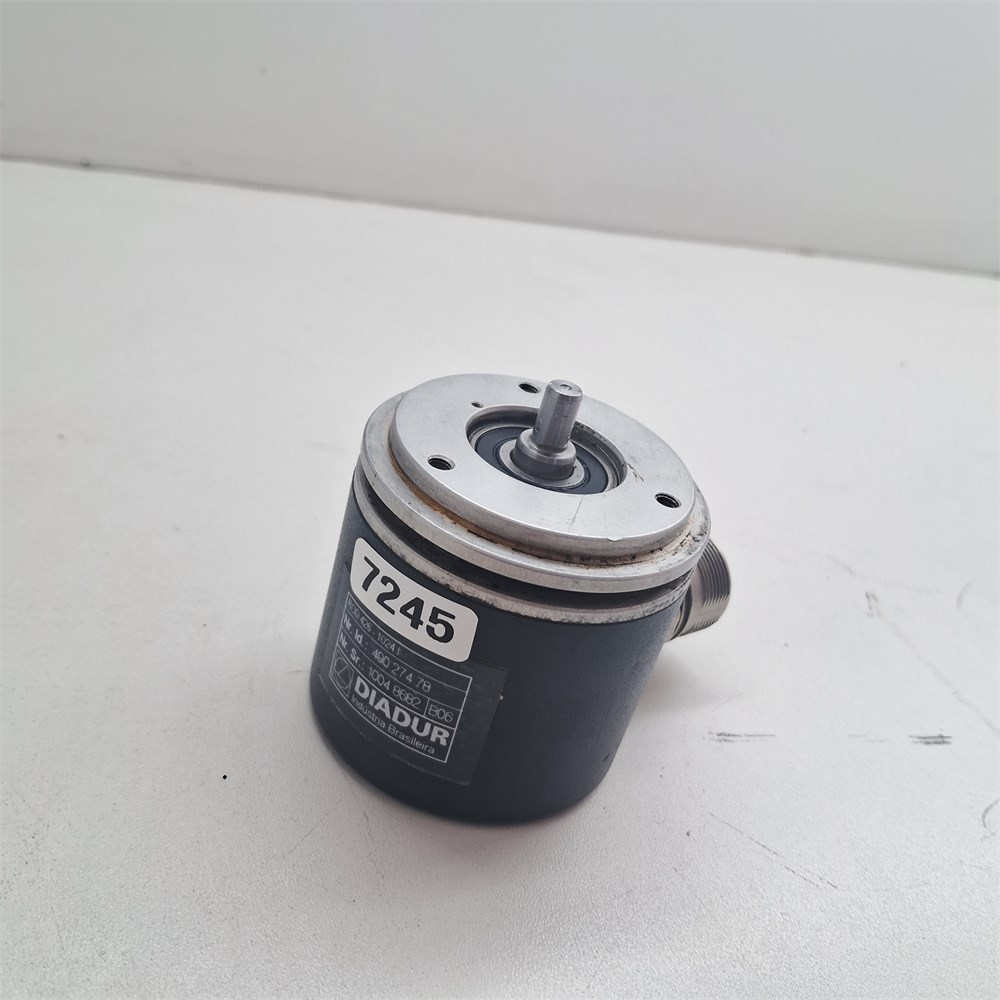

O Heidenhain Diadur ROD 426 1024 (grafia padrão ROD 426.1024.01-03 ou variações é um encoder rotativo incremental óptico clássico. A marca DIADUR gravada na carcaça refere-se ao processo patenteado pela Heidenhain de gravação metalizada de altíssima precisão e durabilidade nos traços do disco de vidro interno.
Especificações Técnicas
Tipo de Unidade: Encoder rotativo incremental (Disco óptico de vidro DIADUR).
Resolução: 1024 pulsos/traços por rotação (PPR).
Sinal de Saída: Onda quadrada TTL (Sinais de quadratura \(A, B\) e pulso de referência zero \(R\), acompanhados por suas respectivas fases invertidas/complementares).
Tensão de Alimentação: 5 V DC (\(\pm10\%\)).
Montagem Mecânica: Eixo sólido maciço de 6 mm de diâmetro com fixação por flange sincrônica (Servo flange).
Velocidade Operacional Máxima: Mecanicamente projetado para suportar até 12.000 a 16.000 RPM de forma contínua.
Conexão Típica: Cabo integrado de saída radial que pode terminar em fios decapados ou conector circular macho de 12 pinos padrão M23, dependendo da variação exata do código.
