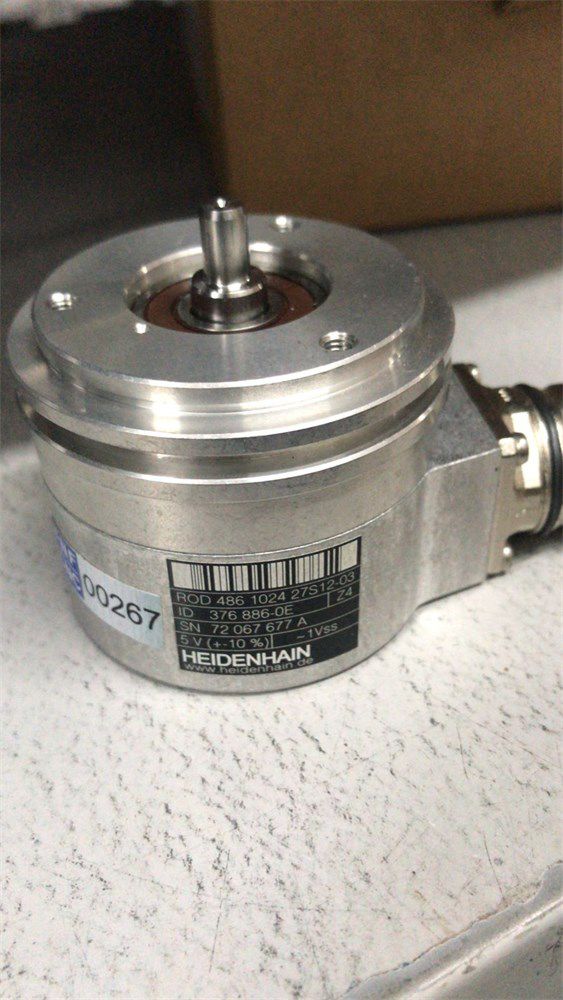

O Heidenhain ROD 486 1024 27S12-03 é um encoder rotativo incremental com rolamento integral para acoplamento de eixo separado, fabricado pela Heidenhain (Alemanha). Ele gera sinais senoidais (~1 Vpp) proporcionais à rotação do eixo, usados para realimentação de posição e velocidade em máquinas CNC e equipamentos de automação industrial. A FNF realiza diagnóstico e reparo deste encoder em laboratório próprio, com envio para todo o Brasil.
Características técnicas
| Fabricante | Heidenhain |
|---|---|
| Código do produto | ROD 486 1024 27S12-03 |
| Tipo | Encoder rotativo incremental, com rolamento integral para acoplamento de eixo separado |
| Família | Série ROD 486 (linha ROD 400) |
| Contagem de linhas | 1024 linhas/volta |
| Sinal de saída | ~1 Vpp (senoidal) |
| Alimentação | 5 V (±10%) |
| Frequência de corte (-3 dB, catálogo Heidenhain) | 180 kHz |
| Eixo | Eixo maciço, diâmetro de 6 mm |
| Conector | 12 pinos |
| Aplicação típica | Máquinas CNC e equipamentos industriais com realimentação de posição/velocidade via acoplamento externo de eixo |
O que é e para que serve o Encoder ROD 486
O ROD 486 é um encoder incremental (não absoluto): ele gera pulsos/sinais senoidais proporcionais ao giro do eixo, mas não memóriza a posição exata quando desenergizado, por isso, ao religar a máquina, o sistema de comando precisa fazer o referenciamento (busca de zero/home) antes de operar normalmente. Diferente de um encoder integrado ao motor, o ROD 486 possui rolamento próprio e é montado por acoplamento externo (flexível) a um eixo em rotação, por exemplo, a extremidade de um fuso de esferas, um eixo árvore (spindle) ou uma mesa rotativa, e não diretamente dentro da carcaça de um servo motor.
Onde é utilizado
Utilizado em máquinas CNC, centros de usinagem e outros equipamentos industriais que precisam de realimentação de posição e velocidade em eixos auxiliares, fusos de esferas, spindles ou mesas rotativas, sempre que a montagem exige um encoder externo acoplado por meio de um acoplamento flexível (não embutido no motor).
Falhas comuns no Encoder Heidenhain ROD 486
- Contaminação ou dano no disco óptico interno
- Degradação do LED emissor ou dos fotorreceptores
- Desgaste do rolamento interno
- Falha no circuito eletrônico de geração do sinal senoidal
- Desalinhamento ou desgaste do acoplamento flexível entre o encoder e o eixo
- Conector e cabo danificados por vibração ou mau contato
Reparo x substituição
Por ser um componente importado de alta precisão, encontrar uma unidade nova do ROD 486 costuma envolver prazo de importação e custo elevado. O reparo especializado é geralmente a alternativa mais rápida e econômica, preservando a calibração e a compatibilidade já validadas na máquina.
Como funciona o processo de reparo na FNF
- Diagnóstico eletrônico e óptico completo do encoder, com identificação da falha
- Reparo ou substituição dos componentes internos afetados
- Teste de sinal (A/B/Z) e verificação de resolução em bancada
- Envio para todo o Brasil, com rastreamento
Perguntas Frequentes
O que é o encoder Heidenhain ROD 486 1024 27S12-03
É um encoder rotativo incremental, com rolamento integral para acoplamento de eixo separado, com 1024 linhas por volta e saída senoidal ~1 Vpp.
Qual a diferença entre esse encoder e um encoder absoluto
O ROD 486 é incremental: ele não mantém a posição exata quando desligado, exigindo referenciamento (home) ao religar a máquina. Já um encoder absoluto mantém a posição memorizada mesmo sem energia.
Onde esse encoder costuma ser instalado
Em eixos externos ao motor, como fusos de esferas, spindles ou mesas rotativas, por meio de um acoplamento flexível, diferente de um encoder já embutido na carcaça do servo motor.
A FNF faz reparo do ROD 486 1024 27S12-03
Sim. Realizamos diagnóstico eletrônico e óptico completo e reparo deste e de outros encoders Heidenhain, em laboratório especializado.
Quanto tempo leva o diagnóstico e o reparo
O diagnóstico leva de 1 a 2 dias úteis. O reparo ou substituição leva de 3 a 7 dias úteis adicionais, conforme a falha identificada.
Os reparos têm garantia
Sim, os reparos realizados pela FNF contam com garantia sobre o serviço executado.
