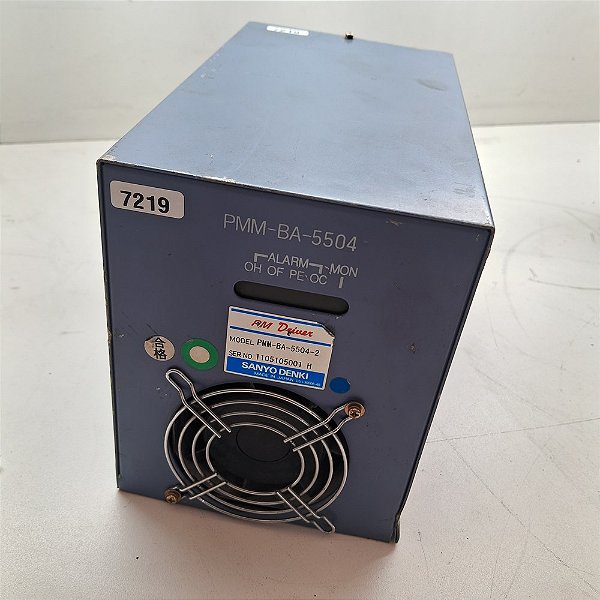

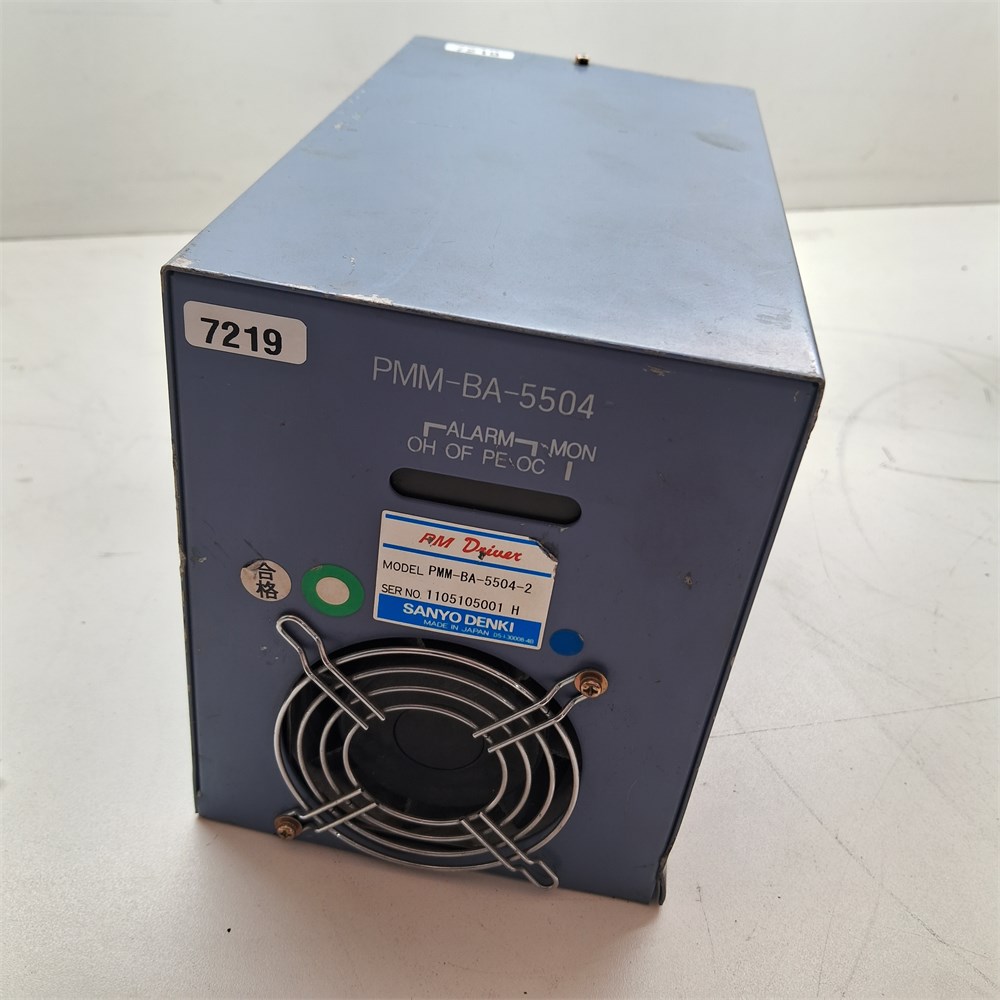

O PMM-BA-5504 (também encontrado como PMM-BA-5504-2 e PMM-BA-5504-1B) é um driver/acionamento de motor de pulso (Servo Motor Drive, Pulse, AC Type) fabricado pela Sanyo Denki, utilizado principalmente como peça de reposição em máquinas de bordado computadorizadas industriais.
Características técnicas
| Fabricante | Sanyo Denki |
|---|---|
| Código do produto | PMM-BA-5504 (variantes: PMM-BA-5504-2, PMM-BA-5504-1B) |
| Tipo | Servo Motor Drive, Pulse, AC Type (driver de motor de pulso/passo) |
| Função | Controle preciso dos eixos X e Y de movimentação do pantógrafo em máquinas de bordado computadorizadas |
| Peso aproximado | 4,4 kg |
| Situação de fabricação | Descontinuado pelo fabricante |
| Configuração | Requer ajuste de chaves seletoras (dip switches) físicas na placa para definir corrente e direção do motor de passo |
| Compatibilidade | Máquinas de bordado computadorizadas das marcas Happy Japan, Dahu, Bluese, Singke e Fortour, entre outras; verificação obrigatória do código completo antes da aquisição |
O que é e para que serve o PMM-BA-5504
Este driver recebe os sinais de comando do controlador da máquina de bordado e converte em pulsos de acionamento para os motores de passo responsáveis pelo movimento do pantógrafo (estrutura que movimenta o bastidor) nos eixos X e Y. É um componente crítico para a precisão de posicionamento durante o processo de bordado computadorizado.
Onde é utilizado
Instalado no gabinete elétrico de máquinas de bordado computadorizadas industriais multi-cabeças, equipamentos amplamente utilizados por confecções e indústrias têxteis para bordado automatizado de grandes volumes.
Falhas comuns
As falhas mais frequentes reportadas em drivers de motor de pulso desse tipo incluem: componentes eletrônicos de potência danificados por sobretensão ou pico de energia na rede elétrica, falha nos circuitos de acionamento do motor de passo (perda de torque ou movimento irregular do pantógrafo), configuração incorreta das chaves dip switch após manutenção ou substituição, e superaquecimento por falha na ventilação/dissipação.
Reparo x substituição
Como o PMM-BA-5504 está descontinuado pelo fabricante e a disponibilidade de peças novas no mercado nacional é limitada, o reparo costuma ser o caminho mais rápido e econômico para manter a máquina de bordado em operação. Na maioria dos casos, a falha está concentrada em componentes específicos do circuito de potência, sem necessidade de troca do driver completo.
Como funciona o processo de reparo/troca na FNF
- Solicitação de orçamento com a descrição do sintoma apresentado pela máquina de bordado.
- Envio do equipamento para o laboratório da FNF (coleta na Grande São Paulo ou envio por transportadora de qualquer lugar do Brasil).
- Diagnóstico técnico em bancada, com testes elétricos nos circuitos de potência e acionamento.
- Emissão de laudo técnico detalhado com o orçamento do reparo.
- Reparo dos componentes identificados como defeituosos.
- Configuração correta das chaves dip switch conforme a aplicação do cliente.
- Teste funcional antes da devolução, com garantia de 90 dias no reparo.
Perguntas Frequentes
Esse driver ainda é fabricado pela Sanyo Denki?
Não, está descontinuado pelo fabricante. Por isso a FNF trabalha com reparo e, quando necessário, unidades recondicionadas como alternativa de reposição.
É possível reparar o driver ou preciso substituir por completo?
Na maioria dos casos é possível reparar, especialmente quando a falha está concentrada em componentes específicos do circuito de potência.
Esse driver serve para qualquer máquina de bordado?
Não necessariamente. A compatibilidade depende do código completo e do modelo da máquina, recomendamos confirmar com nossa equipe antes da compra.
Qual o prazo de diagnóstico?
O diagnóstico técnico costuma ser realizado em até 2 dias úteis após o recebimento do equipamento.
Vocês atendem todo o Brasil?
Sim. A coleta e entrega são feitas na Grande São Paulo, e o atendimento nacional é feito por transportadora.
