Fonte Siemens Simatic S5

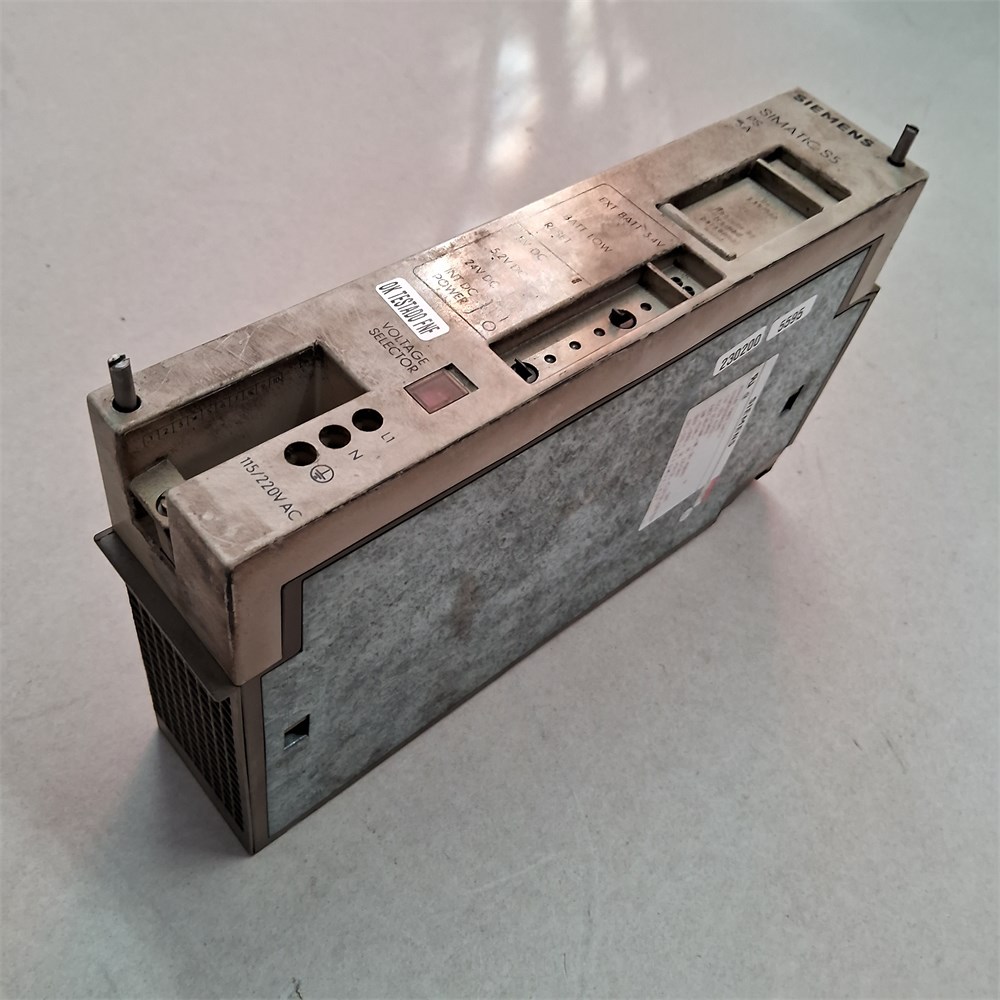

A fonte Siemens SIMATIC S5, modelo E220 65/3WRGD (TYP DIN 41752), é um módulo de alimentação estabilizada utilizado nos racks dos controladores lógicos programáveis (CLPs) da família SIMATIC S5. O módulo converte a tensão de entrada em corrente alternada nas tensões contínuas necessárias para alimentar a CPU e os módulos de expansão instalados no rack.

A família SIMATIC S5 é uma linha de CLPs Siemens já descontinuada pelo fabricante, mas ainda em operação em diversas plantas industriais. A FNF Soluções Industriais realiza diagnóstico, reparo e venda deste módulo, contribuindo para a continuidade operacional de sistemas legados que ainda dependem dele.

Características Técnicas

As especificações técnicas devem ser confirmadas pela etiqueta original do equipamento ou pela documentação técnica do fabricante, já que podem existir variações entre unidades fabricadas em diferentes estados de produção (Erzeugnisstand).

Aplicações Industriais

A fonte E220 65/3WRGD é utilizada para alimentar racks de CLPs da linha SIMATIC S5 em aplicações como:

• Painéis de controle de máquinas industriais com CLP SIMATIC S5
• Sistemas de automação de linhas de produção legadas
• Racks de expansão de entradas e saídas (E/S) do SIMATIC S5
• Equipamentos industriais mais antigos ainda em operação que dependem desta arquitetura

Compatibilidade

A compatibilidade da fonte E220 65/3WRGD depende do código completo do produto, do modelo exato do rack e da CPU SIMATIC S5 utilizados, e da documentação técnica do fabricante. Antes de qualquer substituição, recomenda-se confirmar esses dados junto à etiqueta do equipamento ou ao manual técnico do sistema.

Para confirmar a compatibilidade, verifique:

• Código completo gravado na etiqueta da fonte (TYP DIN 41752: E220 65/3WRGD)
• Modelo do rack e da CPU SIMATIC S5 instalados
• Tensão de alimentação disponível na instalação (120V ou 240V AC)
• Estado de produção (Erzeugnisstand) da unidade original

A linha SIMATIC S5 está descontinuada pela Siemens há muitos anos; para novos projetos, o fabricante orienta a migração para plataformas mais recentes, como a linha SIMATIC S7. Peças de reposição para o S5 são cada vez mais escassas no mercado, a disponibilidade deve ser confirmada diretamente com a FNF.

Falhas Comuns

• Queda ou instabilidade na tensão de saída de 5V DC, afetando o funcionamento da CPU
• Indicador de "BATT LOW" aceso, associado à degradação da bateria de backup
• Fusível interno de proteção rompido
• Falha total de energização (sem tensão de saída em nenhuma linha)
• Oxidação ou mau contato nos conectores de alimentação e nos pinos do rack
• Superaquecimento por acúmulo de poeira ou obstrução da ventilação

A causa exata de cada falha deve ser confirmada por diagnóstico técnico, já que sintomas semelhantes podem ter origens diferentes dentro do módulo.

Quando Reparar ou Substituir

A decisão entre reparar ou substituir a fonte E220 65/3WRGD depende da extensão do dano identificado no diagnóstico técnico e da disponibilidade de peças de reposição compatíveis, já que se trata de um componente descontinuado pelo fabricante.

O reparo pode ser considerado quando:

• O dano está localizado em componentes específicos, como capacitores, fusíveis ou conectores
• O transformador e os circuitos de retificação principais não apresentam falha estrutural grave
• Ainda há disponibilidade de peças de reposição compatíveis

A substituição pode ser necessária quando houver:

• Dano estrutural grave no transformador ou na placa principal
• Diagnóstico técnico indicando inviabilidade de reparo
• Indisponibilidade de peças de reposição compatíveis com o modelo

Em ambos os casos, recomenda-se um diagnóstico técnico prévio para orientar a decisão mais adequada ao equipamento.

Diagnóstico e Reparo na FNF

A FNF Soluções Industriais realiza diagnóstico técnico, reparo e venda de fontes de alimentação para CLPs Siemens SIMATIC S5.

De acordo com o diagnóstico, o processo técnico pode incluir:

• 1. Inspeção visual: verificação de sinais de superaquecimento, oxidação e danos físicos
• 2. Diagnóstico elétrico: medição das tensões de saída (+5V, +5,2V, +24V) sob carga
• 3. Verificação da bateria de backup: teste do circuito de retenção de memória
• 4. Substituição de componentes: troca de capacitores, fusíveis, conectores ou outros componentes danificados
• 5. Teste de carga: validação do funcionamento da fonte antes da devolução

Perguntas Frequentes

A fonte Siemens SIMATIC S5 E220 65/3WRGD ainda é fabricada?

Não. A linha SIMATIC S5 está descontinuada pela Siemens. O módulo pode continuar em operação em sistemas legados, mas peças novas não são mais fabricadas, apenas unidades usadas, recondicionadas ou de estoque remanescente costumam ser encontradas no mercado.

Quais são as tensões de saída da fonte E220 65/3WRGD?

De acordo com a etiqueta original do equipamento, a fonte fornece saídas em corrente contínua de +5V/3A, +5,2V/1A e +24V/0,2A, a partir de uma alimentação de entrada em corrente alternada de 120/240V, 50Hz.

A FNF realiza reparo e venda desta fonte?

Sim. A FNF Soluções Industriais realiza diagnóstico técnico, reparo e venda deste módulo, incluindo teste de carga antes da devolução ou envio.

Como confirmar se essa fonte é compatível com meu sistema SIMATIC S5?

A compatibilidade deve ser confirmada pelo código completo gravado na etiqueta da fonte, pelo modelo do rack e da CPU utilizados, e pela documentação técnica do sistema. Em caso de dúvida, entre em contato com a FNF para orientação.
