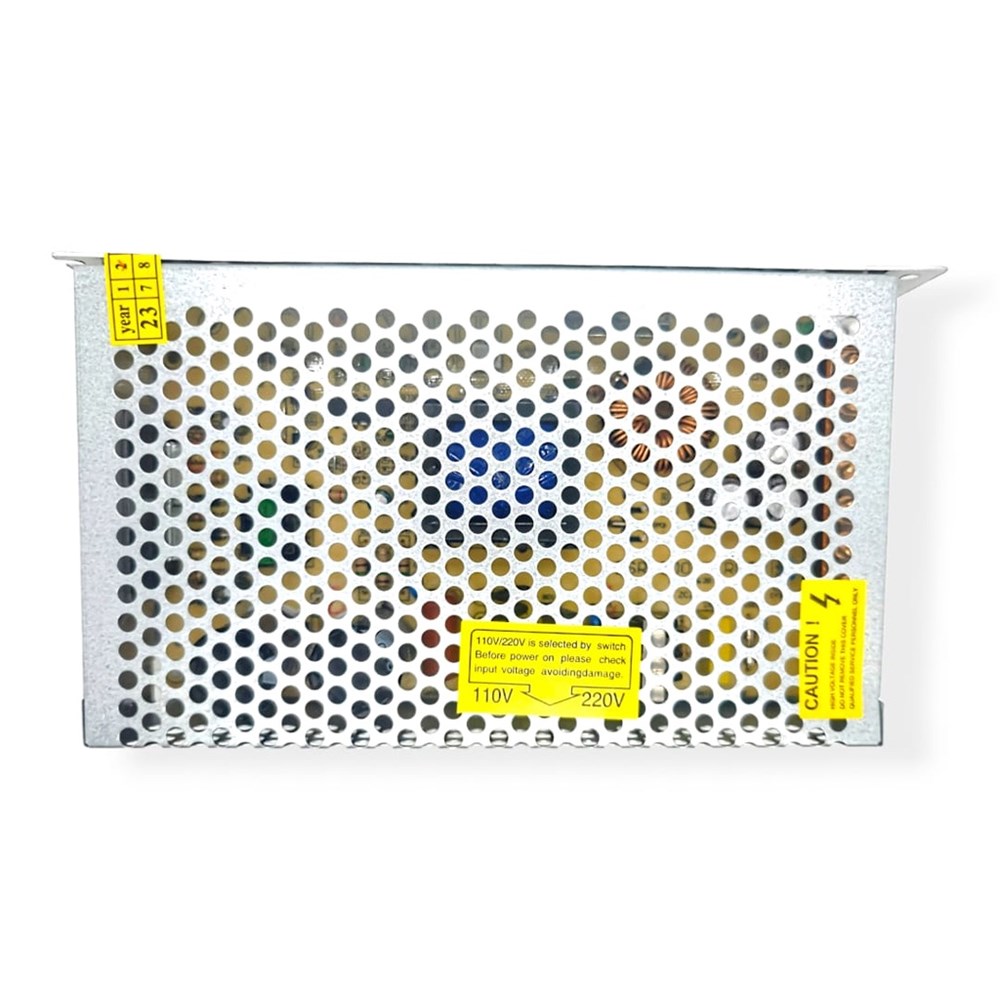

FONTE S-240-24

A fonte S-240-24 é uma fonte de alimentação chaveada (switching power supply) de 240W, com saída de 24VDC/10A, utilizada para alimentar circuitos de baixa tensão em painéis de automação industrial e quadros de comando CNC. A unidade cadastrada traz a marca VLX gravada na etiqueta.

A FNF Soluções Industriais realiza diagnóstico elétrico e reparo desse tipo de fonte chaveada, além de comercializar unidades para reposição em painéis industriais.

Características técnicas

A especificação deve ser confirmada pela etiqueta original do equipamento ou pela documentação técnica do fabricante, especialmente em caso de reposição por um modelo de fabricante diferente.

Aplicações Industriais

Fontes chaveadas 24V como esta são utilizadas para alimentar circuitos de baixa tensão em painéis de automação industrial e quadros de comando CNC, entre eles:

• Bobinas de relés e contatores
• Sensores indutivos, capacitivos e chaves fim de curso
• Módulos de entrada e saída (E/S) de CLP
• Sistemas de CFTV (câmeras de segurança)
• Fitas de LED e iluminação de painel
• Pequenos atuadores e circuitos de sinalização

A fonte S-240-24 pode ser encontrada em diferentes painéis elétricos industriais, sempre no papel de fonte auxiliar de 24VDC para os circuitos de comando e sinalização, e não como fonte de potência dos motores ou atuadores principais da máquina.

Compatibilidade

O código "S-240-24" segue uma convenção de nomenclatura (potência-tensão) usada por diversos fabricantes de fontes chaveadas, não sendo exclusiva de uma única marca, por isso, a compatibilidade elétrica nominal (240W, 24V, 10A) costuma se repetir entre fabricantes diferentes, mas isso não garante identidade total do produto. Antes de repor esta fonte, verifique:

• A potência e a corrente exigidas pelo circuito a ser alimentado, que não devem ultrapassar 10A/240W
• A posição da chave seletora de tensão de entrada (110V ou 220V), que deve corresponder à rede elétrica local antes de energizar
• A polaridade e a disposição dos terminais de saída (+V, -V, ajuste de tensão, se houver)
• As dimensões do gabinete, para garantir compatibilidade mecânica com o espaço disponível no painel

A compatibilidade final depende da etiqueta original do equipamento substituído ou da documentação técnica do fabricante, e não deve ser assumida apenas pelo código do modelo.

Falhas Comuns

Defeitos mais comuns em fontes chaveadas de uso prolongado incluem:

• Ausência total de tensão de saída (fusível interno rompido ou componente de entrada em curto)
• Tensão de saída instável ou com ripple elevado, geralmente por degradação dos capacitores eletrolíticos
• Queda de tensão sob carga, sem desligamento completo
• Ruído audível (coil whine) no transformador ou indutor principal
• Superaquecimento, já que este modelo é resfriado por convecção natural (sem ventilador)
• Mau contato ou oxidação nos bornes parafusados de entrada/saída

Sintomas semelhantes podem ter causas diferentes, por isso, o diagnóstico técnico é necessário para confirmar a causa real antes de decidir entre reparo e substituição.

Quando Reparar ou Substituir

O reparo costuma ser indicado quando a falha está localizada em poucos componentes e a estrutura da fonte (transformador, indutor principal e gabinete) permanece íntegra.

O reparo pode ser considerado quando:

• O dano está localizado em poucos componentes (capacitores, fusível, retificador de entrada)
• O transformador/indutor principal e o gabinete estão intactos

A substituição deve ser avaliada quando os danos comprometem a confiabilidade da fonte ou o custo do reparo se aproxima do valor de uma unidade nova.

A substituição pode ser necessária quando houver:

• Dano ao transformador principal ou ao circuito integrado controlador PWM
• Histórico de falhas repetidas após reparo em uma aplicação crítica

A decisão final depende do diagnóstico técnico e da criticidade da aplicação alimentada por esta fonte.

Diagnóstico e Reparo na FNF

A fonte S-240-24 é avaliada em laboratório próprio, considerando o defeito informado pelo cliente, o estado físico da unidade e o comportamento elétrico apresentado. A FNF Soluções Industriais atua há mais de uma década nesse segmento.

De acordo com o diagnóstico, o processo técnico pode incluir:

• 1. Inspeção visual: capacitores estufados/vazando, componentes queimados, fiação e bornes de conexão
• 2. Verificação da chave de tensão: confirmação de que a posição 110V/220V corresponde à rede elétrica do local
• 3. Testes elétricos: medição da tensão de saída em vazio e sob carga, e verificação do ripple
• 4. Substituição dos componentes degradados identificados no diagnóstico
• 5. Teste funcional sob carga antes da devolução, simulando a corrente real de trabalho

Perguntas Frequentes

O modelo S-240-24 é exclusivo de um fabricante?

Não. É uma nomenclatura genérica (potência-tensão) usada por diversos fabricantes de fontes chaveadas, esta unidade específica traz a marca VLX gravada na etiqueta.

A FNF repara fontes chaveadas 24V como essa?

Sim. Realizamos diagnóstico elétrico completo e reparo, com teste funcional sob carga antes da devolução.

A FNF tem o S-240-24 em estoque para venda?

Consulte disponibilidade e prazo pelo WhatsApp informando o modelo e a aplicação.

Qual é o prazo de reparo?

De 3 a 10 dias úteis após o diagnóstico, dependendo da disponibilidade de componentes.
