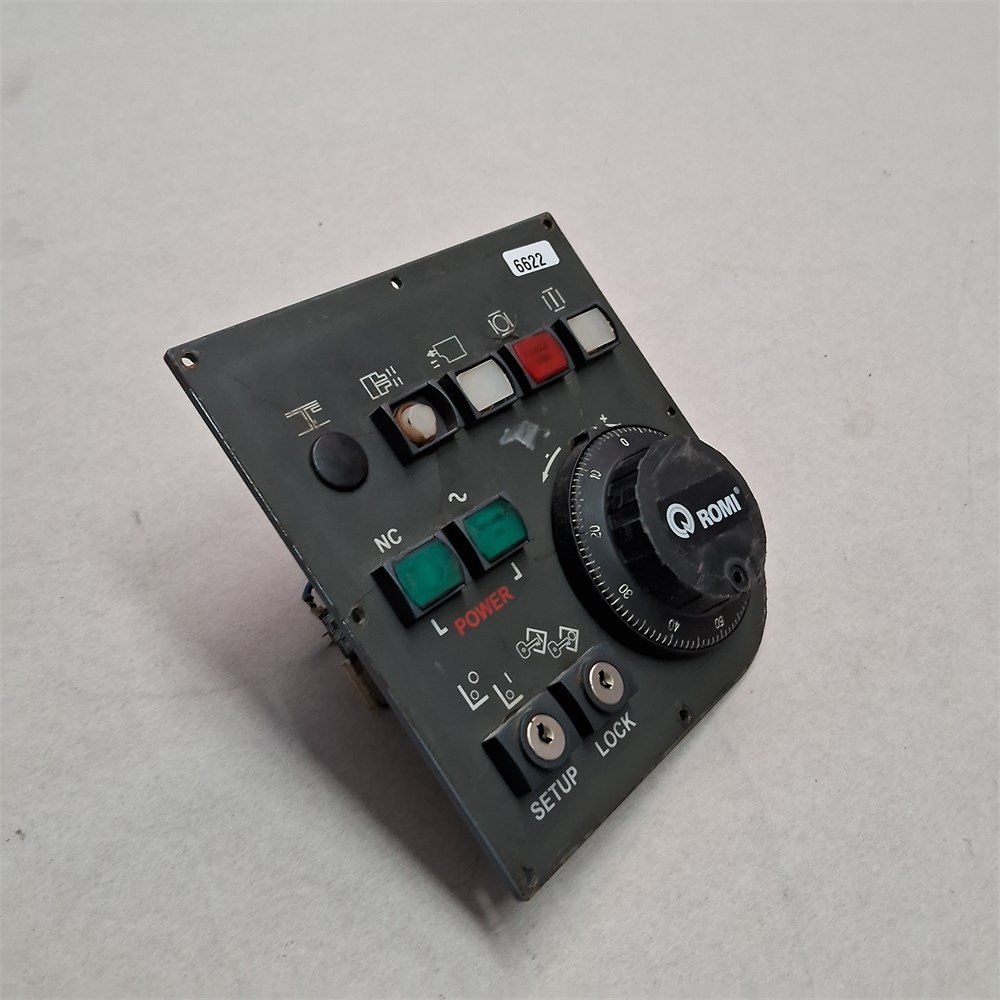

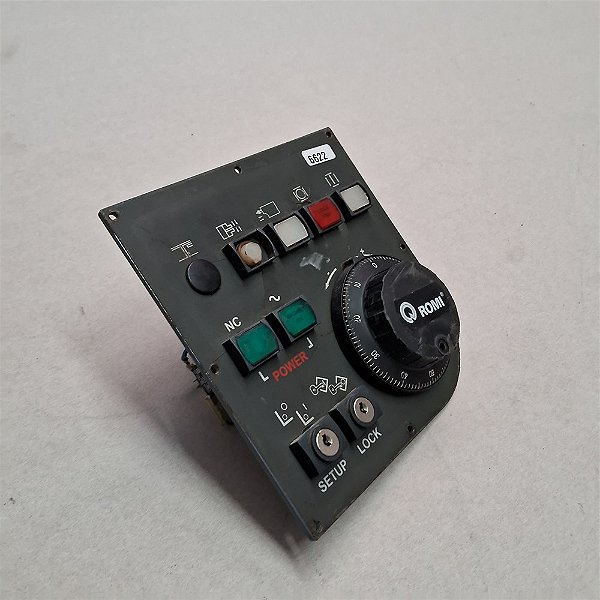

O UF0-01-2D-18E (também grafado UFO-01-2D-18E) é um Volante Eletrônico / Gerador de Pulsos Manual (Manual Pulse Generator: MPG) fabricado pela NEMICON Corp, um acessório usado em painéis de operação e consoles remotos portáteis de comandos CNC para movimentação manual e precisa dos eixos da máquina.
Características técnicas
| Fabricante | NEMICON Corp |
|---|---|
| Código do Modelo | UFO-01-2D-18E (também encontrado grafado como UF0-01-2D-18E) |
| Nome no Catálogo | Ultra Flat Handwheel 5V (Volante Ultra Fino 5V) |
| Família | Handwheels / MPG (Manual Pulse Generator), série UFO |
| Função | Geração de pulsos para movimentação manual de eixos (X, Y, Z, B, C) em comandos CNC |
| Alimentação Elétrica | 5V DC |
| Resolução | 100 Pulsos por Volta (100 P/R) |
| Tipo de Sinal de Saída | Diferencial (Line Driver TTL) A, /A, B, /B |
| Compatibilidade | Comandos CNC que aceitem entrada diferencial TTL de MPG (Fagor, Fanuc, Siemens, entre outros), sujeito a verificação do protocolo de conexão |
O que é e para que serve o Volante Eletrônico UF0-01-2D-18E
O volante eletrônico, também chamado de manivela eletrônica ou MPG, é o dispositivo giratório (com detentes/cliques) que o operador gira manualmente para deslocar um eixo da máquina CNC em incrementos controlados (por exemplo, 0,001 mm, 0,01 mm ou 0,1 mm por clique, conforme a configuração do comando). Ele converte o giro mecânico em pulsos elétricos digitais, lidos pelo comando CNC para posicionar o eixo com precisão. É uma ferramenta essencial em operações de setup de máquina, localização de referências, ajuste fino de ferramenta e usinagem manual assistida.
Onde é utilizado
Esse volante é utilizado em painéis de operação e em consoles/pendants remotos portáteis de tornos CNC, centros de usinagem e outras máquinas operatrizes equipadas com comandos CNC de diferentes marcas (Fagor, Fanuc, entre outras), desde que compatíveis com o tipo de sinal do volante. Também é um componente comum em projetos de retrofit, quando o painel operador de uma máquina antiga é modernizado.
Falhas comuns
As falhas mais frequentes em volantes eletrônicos como esse costumam envolver: desgaste do encoder óptico interno, causando perda ou salto de pulsos durante o giro; contaminação por óleo, cavaco ou poeira no encoder, típica do ambiente de chão de fábrica; folga mecânica ou desgaste no eixo/perilha de giro; cabo flexível ou conector danificado entre o volante e o painel; e falha na alimentação de 5V DC, que impede o dispositivo de responder.
Reparo x substituição
Na maioria dos casos, a falha está localizada em um ponto específico, o encoder interno, o cabo/conector ou a alimentação, e não exige a troca do conjunto completo. Como esse é um item com disponibilidade limitada no mercado nacional (dependendo da revisão/lote), avaliar o reparo antes da substituição costuma ser a opção mais rápida e econômica, especialmente quando o dano está concentrado em um componente isolado.
Como funciona o processo de reparo/troca na FNF
- Solicitação de orçamento com a descrição do sintoma apresentado pelo volante.
- Envio do equipamento para o laboratório da FNF (coleta na Grande São Paulo ou envio por transportadora de qualquer lugar do Brasil).
- Diagnóstico técnico em bancada, com testes elétricos e mecânicos no encoder, cabo e alimentação.
- Emissão de laudo técnico detalhado com o orçamento do reparo.
- Reparo do componente identificado ou, quando necessário, substituição do conjunto.
- Testes funcionais finais antes da devolução.
- Envio de volta ao cliente com garantia de 90 dias no reparo.
Perguntas Frequentes
Esse volante funciona com qualquer comando CNC?
Não necessariamente. Seu sinal de saída (diferencial TTL, 100 P/R) segue um padrão utilizado por diversos comandos CNC (incluindo alguns modelos Fagor, Fanuc e Siemens), mas a compatibilidade depende do protocolo aceito pelo comando específico, recomendamos confirmar com nossa equipe antes da compra.
É possível reparar o volante ou preciso comprar um novo?
Na maioria dos casos é possível reparar, já que a falha costuma estar concentrada no encoder, no cabo ou no conector. A confirmação depende do diagnóstico técnico.
Qual o prazo de diagnóstico?
O diagnóstico técnico costuma ser realizado em até 2 dias úteis após o recebimento do equipamento.
Vocês atendem todo o Brasil?
Sim. A coleta e entrega são feitas na Grande São Paulo, e o atendimento nacional é feito por transportadora.
Esse item tem garantia?
Sim, os reparos realizados pela FNF têm 90 dias de garantia.
