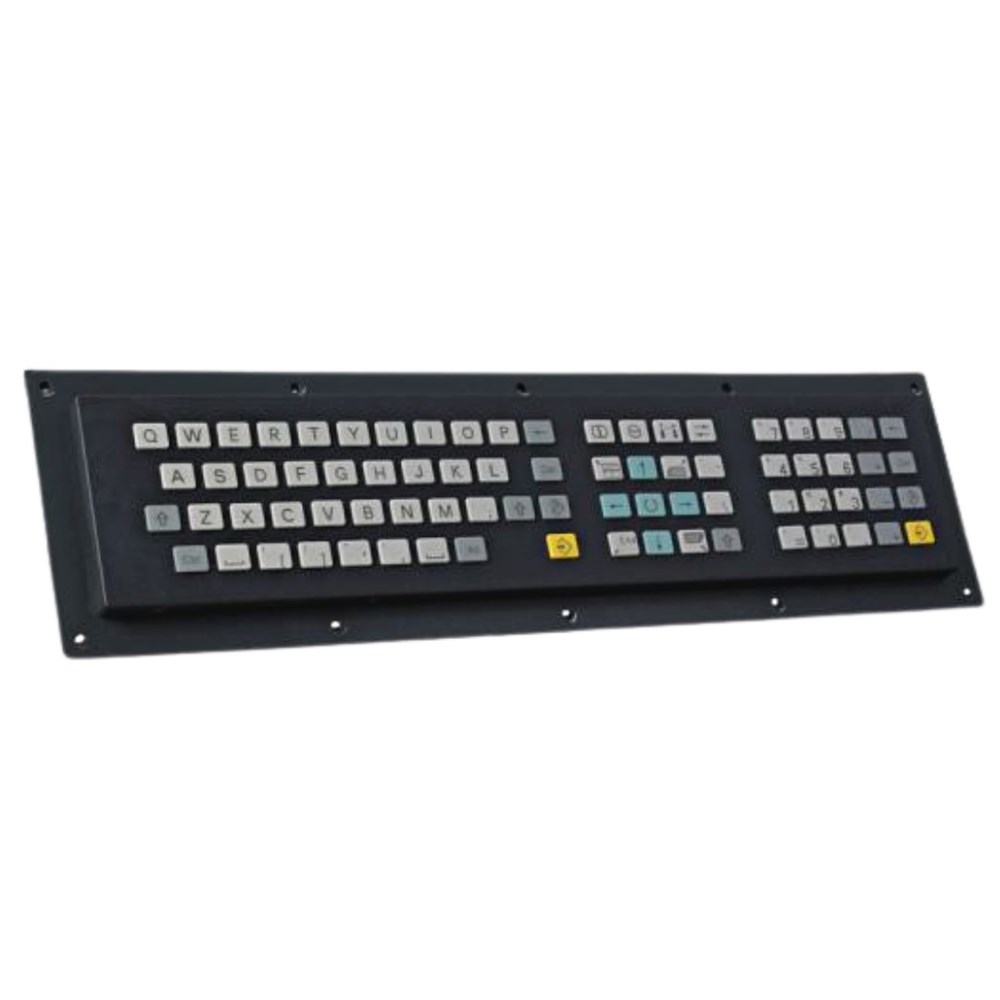

O Siemens 6FC5203-0AC00-0AA0 é um teclado CNC completo, em layout QWERTY, da família SINUMERIK. Segundo a descrição do fabricante, é fornecido com cabo de conexão de 1,5 m, é compatível com o padrão AT e possui layout padrão. É indicado para os sistemas SINUMERIK FM-NC, 810D/DE e 840D/DE e atende à entrada de dados e comandos pelo operador na máquina CNC.
A FNF Soluções Industriais realiza diagnóstico, manutenção, reparo e testes funcionais em teclados, painéis operadores, IHMs e componentes Siemens utilizados em máquinas CNC e sistemas de automação industrial.
Características Técnicas
| Fabricante | Siemens |
|---|---|
| Código do produto | 6FC5203-0AC00-0AA0 |
| Família | SINUMERIK |
| Tipo de equipamento | Teclado CNC completo, layout QWERTY |
| Layout | Padrão, compatível com AT |
| Cabo de conexão | 1,5 m |
| Sistemas relacionados | SINUMERIK FM-NC, 810D/DE e 840D/DE |
| Situação da linha | Produto descontinuado pelo fabricante em 23/10/2002 |
| Sucessor indicado | 6FC5203-0AC00-0AA2 (indicado pela Siemens) |
Dimensões, peso e demais dados mecânicos não constam na página oficial deste código. A especificação deve ser confirmada pela etiqueta original do equipamento ou pela documentação técnica do fabricante.
Aplicações Industriais
Entre suas principais aplicações estão:
- Entrada de comandos e dados pelo operador no sistema CNC;
- Operação do comando numérico em conjunto com o painel de operação da máquina;
- Edição de programas e parâmetros, conforme as funções disponibilizadas pela configuração da máquina;
- Substituição ou manutenção de teclados em máquinas SINUMERIK FM-NC, 810D/DE e 840D/DE.
O 6FC5203-0AC00-0AA0 pode ser encontrado em diferentes equipamentos industriais, como tornos CNC, centros de usinagem, fresadoras CNC, retificadoras, mandriladoras, máquinas especiais, linhas automatizadas de fabricação e sistemas industriais equipados com CNC Siemens das plataformas indicadas.
Compatibilidade
O Siemens 6FC5203-0AC00-0AA0 está relacionado às plataformas SINUMERIK FM-NC, 810D/DE e 840D/DE, conforme a descrição do fabricante. Entretanto, a presença de um desses sistemas na máquina não garante, isoladamente, a compatibilidade do teclado.
Antes de comprar, reparar, instalar ou substituir o equipamento, é necessário verificar:
- O código Siemens completo da unidade instalada;
- A revisão de hardware e a versão do comando SINUMERIK;
- O tipo de conexão, o conector e a compatibilidade com o painel de operação ao qual o teclado é ligado;
- O layout de teclas e o padrão de comunicação (AT ou XT) exigidos pela configuração;
- A configuração utilizada pelo fabricante da máquina;
- Possíveis modificações realizadas anteriormente.
A Siemens indica o código 6FC5203-0AC00-0AA2 como sucessor deste item. A troca por esse ou por qualquer outro código deve ser confirmada pelo código completo da peça e pela documentação técnica da máquina.
Falhas Comuns
Defeitos mais comuns em teclados industriais de uso prolongado:
- Teclas sem resposta: comandos não reconhecidos pelo CNC;
- Resposta intermitente: teclas que funcionam apenas em algumas ocasiões;
- Teclas travadas ou repetindo caracteres: entradas indevidas durante a digitação;
- Perda de comunicação: teclado não reconhecido pelo painel de operação ou pelo CNC;
- Cabo ou conector danificado: mau contato, pinos deformados ou desgaste;
- Oxidação e contaminação: danos causados por umidade, óleo, líquido refrigerante ou poeira;
- Desgaste de teclas e legendas: dificuldade de identificação ou acionamento;
- Falhas recorrentes: comportamento instável que retorna após reinicializações.
Sintomas semelhantes podem ter causas diferentes. Por isso, a substituição de componentes sem diagnóstico pode não resolver a falha.
Quando Reparar ou Substituir
O reparo pode ser indicado quando a falha está localizada, a estrutura principal do teclado permanece preservada e os circuitos podem ser recuperados com segurança técnica.
O reparo pode ser considerado quando:
- A referência original precisa ser mantida na máquina;
- O teclado apresenta falha eletrônica diagnosticável, com estrutura mecânica e placa preservadas;
- Existem componentes tecnicamente adequados para a recuperação;
- A substituição exigiria modificações no sistema;
- A recuperação é tecnicamente viável após avaliação em laboratório.
A substituição deve ser avaliada quando os danos comprometem a confiabilidade ou impedem a recuperação segura do equipamento.
A substituição pode ser necessária quando houver:
- Danos extensos na placa eletrônica;
- Trilhas severamente danificadas;
- Conectores destruídos ou sem possibilidade de recuperação;
- Corrosão avançada em áreas críticas;
- Quebra estrutural que comprometa a instalação;
- Ausência de componentes adequados para o reparo;
- Falhas generalizadas ou recorrentes, com inviabilidade técnica identificada no diagnóstico.
Caso seja necessária a substituição, a compatibilidade da nova unidade deve ser confirmada pelo código completo, pela configuração da máquina e pela documentação técnica.
Diagnóstico e Reparo na FNF
O diagnóstico e o reparo seguem uma sequência técnica definida conforme o sintoma e o estado do equipamento apresentado. A FNF Soluções Industriais atua há mais de uma década nesse segmento.
De acordo com o diagnóstico, o processo técnico pode incluir:
- 1. Inspeção inicial: identificação do código, versão e estado geral.
- 2. Diagnóstico: avaliação visual de conector, cabo, placa e sinais de contaminação, seguida de investigação eletrônica dos circuitos relacionados ao sintoma.
- 3. Limpeza técnica: remoção controlada de resíduos quando necessária.
- 4. Reparo: correção das falhas identificadas, substituição de componentes defeituosos e revisão dos pontos de contato e conectores, quando aplicável.
- 5. Testes: verificação do comportamento do equipamento após a intervenção.
- 6. Registro técnico: documentação das condições observadas e do serviço executado.
Perguntas Frequentes
O que é o Siemens 6FC5203-0AC00-0AA0?
É um teclado CNC completo da família SINUMERIK, em layout QWERTY, com cabo de conexão de 1,5 m e compatível com o padrão AT, indicado pela Siemens para os sistemas FM-NC, 810D/DE e 840D/DE.
O 6FC5203-0AC00-0AA0 é compatível com SINUMERIK 810D e 840D?
Está relacionado a essas plataformas, mas cada instalação precisa ser confirmada individualmente: código completo, revisão de hardware, conexão com o painel de operação e configuração da máquina antes da compra, do reparo ou da substituição.
O 6FC5203-0AC00-0AA0 ainda é fabricado?
Não. A Siemens indica o produto como descontinuado desde 23/10/2002 e aponta o código 6FC5203-0AC00-0AA2 como sucessor. A disponibilidade de unidades e a viabilidade de reparo devem ser consultadas com o atendimento da FNF.
Teclado com teclas sem resposta tem reparo?
Em muitos casos a falha está relacionada ao cabo, ao conector ou aos circuitos internos, e não exige a substituição da unidade. A viabilidade do reparo é confirmada após diagnóstico técnico.
A FNF realiza manutenção no Siemens 6FC5203-0AC00-0AA0?
Sim. A FNF realiza diagnóstico, manutenção, reparo e testes neste tipo de teclado. A viabilidade da recuperação é definida após avaliação técnica.
Quanto tempo leva o diagnóstico?
O diagnóstico leva de 1 a 3 dias úteis. Após a aprovação do orçamento, o reparo leva de 3 a 7 dias úteis adicionais.
O equipamento é testado antes do envio? Qual a garantia?
Sim. Os equipamentos comercializados pela FNF são testados antes do envio e vendidos com garantia. O prazo e as condições específicas podem ser confirmados diretamente com o atendimento.
Quais informações devem ser enviadas para solicitar uma avaliação?
Envie o código completo, fotos da etiqueta, modelo da máquina, sistema CNC utilizado, sintomas apresentados e informações sobre quando a falha ocorre.
