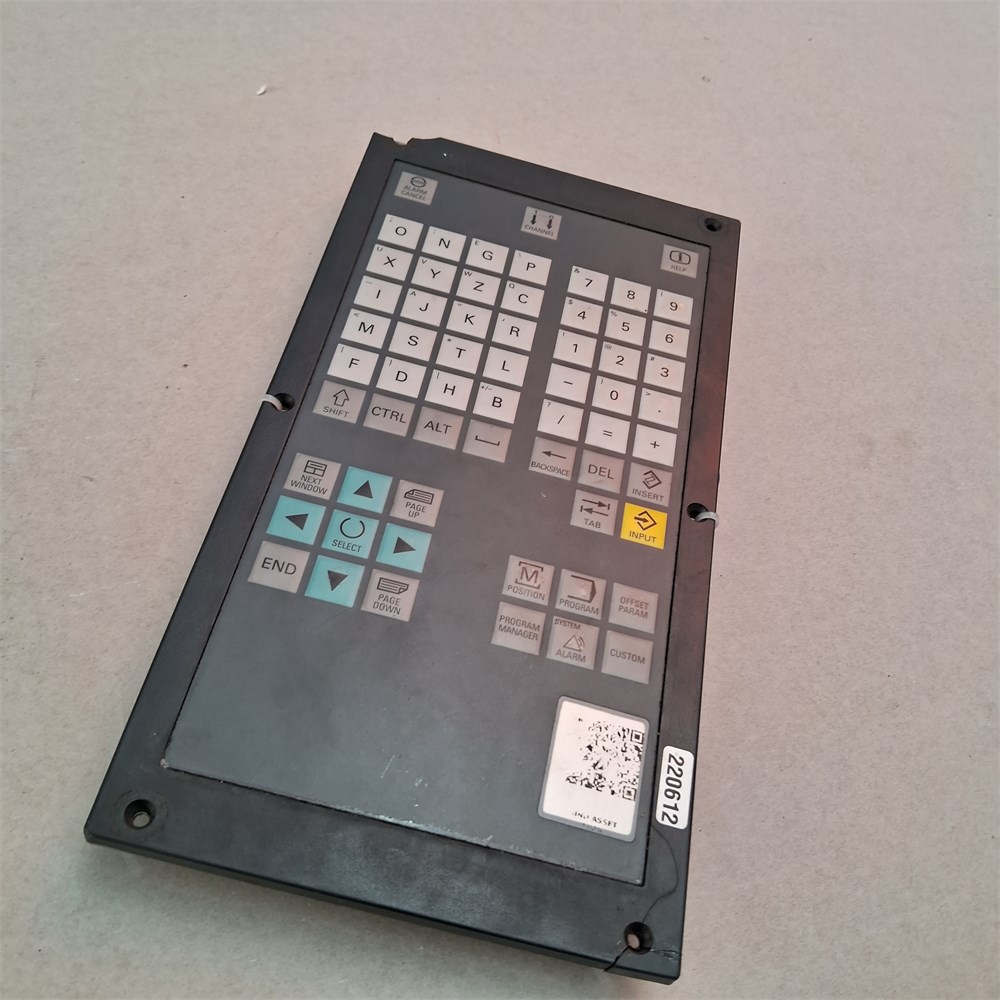

O 6FC5603-0AC12-1AA0 é o teclado CNC completo (painel de operação vertical, com placa eletrônica integrada) do sistema Siemens SINUMERIK 802D. É o painel de teclas físicas posicionado ao lado do visor do comando, usado pelo operador para navegação, edição de programas e acionamento de funções da máquina-ferramenta. Este componente também é encontrado no mercado de reposição referenciado como "membrana vertical", embora fornecedores especializados em reparo o descrevam como um conjunto completo com placa eletrônica integrada, não apenas a membrana/overlay de teclas.
Características técnicas
| Fabricante | Siemens |
|---|---|
| Código do produto (MLFB) | 6FC5603-0AC12-1AA0 |
| Também referenciado como | Código de reposição 60109911203, usado por diversos fornecedores especializados no mercado de reposição |
| Sistema compatível | Siemens SINUMERIK 802D (incluindo variante 802D sl) |
| Função | Teclado/painel de operação: navegação, edição de programas CNC e acionamento de funções da máquina |
| Montagem | Vertical, posicionado ao lado do visor/vídeo do comando |
| Grau de proteção | IP65 (conforme catálogo oficial Siemens) |
| Situação de fabricação | Descontinuado pela Siemens, sucessor oficial indicado: 6FC5303-0DT12-1AA1 |
| Compatibilidade | Sistemas CNC Siemens SINUMERIK 802D; verificação obrigatória do código completo e da configuração da máquina antes da aquisição |
O que é e para que serve o Teclado 6FC5603-0AC12-1AA0
Este painel reúne as teclas físicas de operação do comando SINUMERIK 802D, permitindo ao operador navegar entre telas, editar e executar programas de usinagem, e acionar funções auxiliares da máquina. Por ser um conjunto com placa eletrônica integrada (não apenas a membrana de teclas), falhas nesse componente costumam afetar diretamente a capacidade de operar a máquina manualmente através do painel.
Onde é utilizado
Instalado no painel frontal de máquinas-ferramenta CNC equipadas com comando Siemens SINUMERIK 802D, geração de entrada da Siemens voltada a máquinas de menor porte, ainda amplamente encontrada em operação no parque industrial brasileiro mesmo após a descontinuação do sistema pelo fabricante.
Falhas comuns
As falhas mais frequentes reportadas nesse tipo de painel incluem: desgaste da membrana de teclas por uso prolongado (teclas que não respondem ou respondem de forma intermitente), oxidação ou dano nas trilhas condutoras da membrana por contaminação com óleo ou umidade, falha nos componentes eletrônicos da placa integrada, e problemas no conector/cabo flat de comunicação com a unidade central do CNC.
Reparo x substituição
Como o 6FC5603-0AC12-1AA0 está descontinuado pela Siemens e a disponibilidade de peças novas no mercado é limitada, o reparo costuma ser o caminho mais viável para manter a máquina em operação. Na maioria dos casos, a falha está concentrada na membrana de teclas ou em componentes específicos da placa eletrônica, sem necessidade de troca do conjunto completo.
Como funciona o processo de reparo/troca na FNF
- Solicitação de orçamento com a descrição do sintoma apresentado pelo painel (teclas que não respondem, falhas intermitentes etc.).
- Envio do equipamento para o laboratório da FNF (coleta na Grande São Paulo ou envio por transportadora de qualquer lugar do Brasil).
- Diagnóstico técnico em bancada, com testes elétricos na membrana de teclas e na placa eletrônica integrada.
- Emissão de laudo técnico detalhado com o orçamento do reparo.
- Reparo dos componentes identificados como defeituosos ou, quando necessário, substituição da membrana.
- Teste funcional integrado ao sistema CNC antes da devolução.
- Envio de volta ao cliente com garantia de 90 dias no reparo.
Perguntas Frequentes
O 6FC5603-0AC12-1AA0 é só a membrana ou o teclado completo?
É comercializado das duas formas no mercado, alguns fornecedores oferecem apenas a membrana de reposição, enquanto outros fornecem o conjunto completo com placa eletrônica integrada. Recomendamos confirmar exatamente o que está incluso antes da compra.
Esse teclado ainda é fabricado pela Siemens?
Não, a linha SINUMERIK 802D está descontinuada pela Siemens. Por isso a FNF trabalha com reparo e, quando necessário, componentes recondicionados como alternativa de reposição.
É possível reparar o teclado ou preciso substituir por completo?
Na maioria dos casos é possível reparar, especialmente quando a falha está concentrada na membrana de teclas ou em componentes específicos da placa eletrônica.
Qual o prazo de diagnóstico?
O diagnóstico técnico costuma ser realizado em até 2 dias úteis após o recebimento do equipamento.
Vocês atendem todo o Brasil?
Sim. A coleta e entrega são feitas na Grande São Paulo, e o atendimento nacional é feito por transportadora.
O reparo tem garantia?
Sim, os reparos realizados pela FNF têm 90 dias de garantia.
