Teclado Sinumerik 840D 6FC5203-0AC00-1AA0

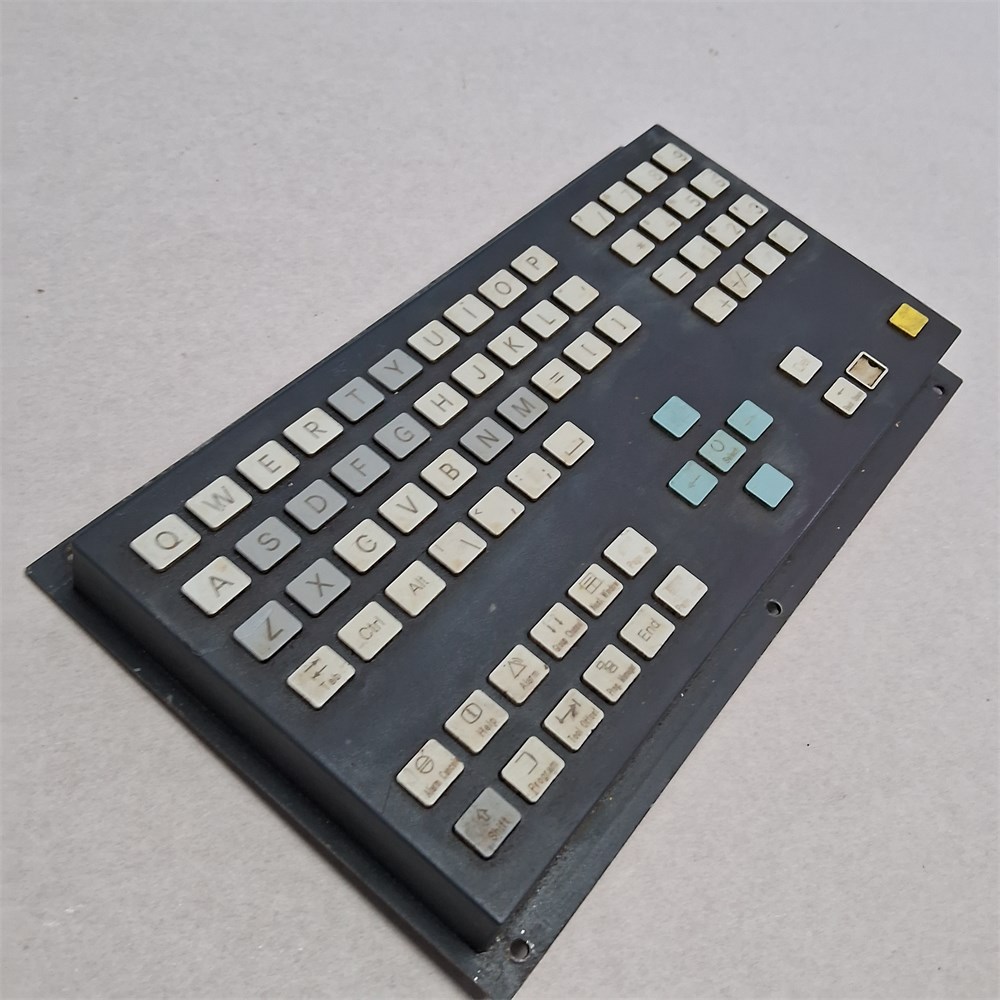

O Teclado Sinumerik 840D 6FC5203-0AC00-1AA0 é um componente de entrada (teclado de membrana) utilizado em conjunto com painéis operadores de máquinas CNC equipadas com o comando Siemens SINUMERIK 840D. É por meio dele que o operador insere comandos, navega por menus e interage com as funções do sistema CNC durante a operação da máquina.

A FNF Soluções Industriais realiza diagnóstico, manutenção, reparo e testes funcionais em teclados, painéis operadores, IHMs e componentes Siemens utilizados em máquinas CNC e sistemas de automação industrial.

Características técnicas

Como ocorre com outros componentes Siemens, teclados de aparência semelhante podem corresponder a versões diferentes. Antes de comprar, reparar ou substituir o equipamento, confirme o código completo gravado na etiqueta de identificação do teclado e a configuração exata do sistema instalado na máquina.

Onde é utilizado

O Teclado Sinumerik 840D pode ser encontrado em diferentes equipamentos industriais equipados com o comando SINUMERIK 840D, como tornos CNC, centros de usinagem, fresadoras CNC, retificadoras e outras máquinas-ferramenta que utilizam esse sistema Siemens.

Qual a diferença entre o teclado e o painel operador

O teclado é a parte física de entrada de dados: as teclas alfanuméricas, numéricas e de função utilizadas pelo operador. Ele normalmente trabalha em conjunto com uma tela (o display do painel operador), formando juntos a interface homem-máquina (IHM) do sistema. Uma falha no teclado, teclas sem resposta, por exemplo, não significa necessariamente um problema na tela ou no comando CNC em si, e vice-versa; por isso, identificar corretamente qual parte apresentou a falha ajuda a agilizar o diagnóstico.

Falhas comuns em teclados de painéis operadores Siemens

• Teclas sem resposta ou resposta intermitente, geralmente ligadas ao desgaste da membrana de contato interna;
• Teclas que registram toque duplo ou continuam "pressionadas" mesmo sem contato;
• Falha de comunicação com o painel ou com o comando CNC, fazendo o teclado não ser reconhecido pelo sistema;
• Oxidação ou sujeira nos contatos internos, comum em ambientes com óleo, cavaco ou umidade;
• Desgaste da camada de silicone/borracha das teclas, com perda de tato ou teclas "fundas";
• Cabo ou conector danificado entre o teclado e o restante do painel.

Reparo x substituição

O reparo costuma ser indicado quando a falha está localizada, por exemplo, um grupo específico de teclas sem resposta, e a estrutura da membrana e dos circuitos internos permanece preservada. A substituição é mais indicada quando há danos extensos na membrana, trilhas rompidas ou desgaste generalizado que compromete a confiabilidade do teclado como um todo.

Como funciona o processo de reparo na FNF

1. Recebimento e conferência: identificação do código, revisão e estado geral.
2. Diagnóstico: avaliação visual da membrana, contatos, cabo e conector, seguida de testes elétricos.
3. Limpeza técnica: remoção controlada de resíduos quando necessária.
4. Reparo: correção das falhas identificadas, substituição de componentes ou da membrana quando aplicável.
5. Testes: verificação do funcionamento de todas as teclas após a intervenção.
6. Registro técnico: documentação das condições observadas e do serviço executado.

Perguntas Frequentes

O que é o Teclado Sinumerik 840D 6FC5203-0AC00-1AA0?

É um teclado de membrana utilizado como parte da interface homem-máquina (IHM) de painéis operadores em sistemas CNC equipados com o comando Siemens SINUMERIK 840D.

Esse teclado é compatível com outros sistemas SINUMERIK além do 840D?

A aplicação principal é o SINUMERIK 840D. Para confirmar compatibilidade com outra configuração, é necessário verificar o código completo do teclado e o sistema instalado na máquina.

A FNF realiza manutenção nesse teclado?

Sim. A FNF realiza diagnóstico, manutenção, reparo e testes neste tipo de componente.

Um teclado com teclas sem resposta tem reparo?

Na maioria dos casos sim. Esse tipo de falha costuma estar ligado ao desgaste da membrana interna, que pode ser reparada sem a necessidade de substituir o teclado inteiro.

Quais informações devem ser enviadas para solicitar uma avaliação?

Envie o código completo, fotos da etiqueta e do teclado, modelo da máquina, sistema CNC utilizado, sintomas apresentados e informações sobre quando a falha ocorre.
