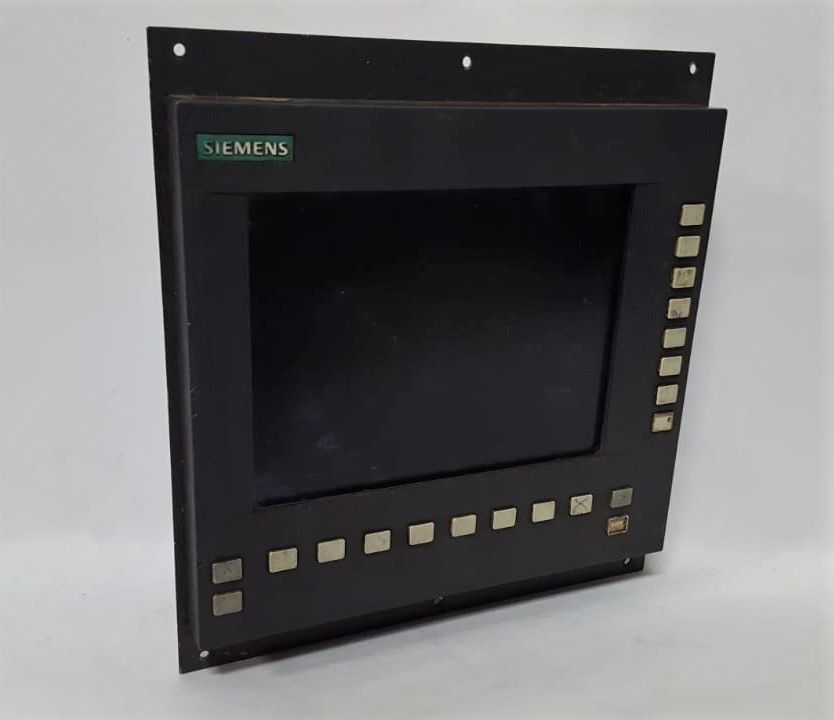

O Siemens 6FC5203-0AB20-1AA0 é um painel de operação industrial da família SINUMERIK OP032S, desenvolvido para a visualização e operação de máquinas CNC equipadas com sistemas Siemens. O equipamento possui tela plana colorida de 10,4 polegadas e permite ao operador acompanhar informações do processo, consultar alarmes, acessar funções do comando numérico e interagir com a máquina.
A FNF Soluções Industriais realiza diagnóstico, manutenção, reparo e testes funcionais em painéis operadores, IHMs e componentes Siemens utilizados em máquinas CNC e sistemas de automação industrial.
Características técnicas
| Fabricante | Siemens |
|---|---|
| Código do produto | 6FC5203-0AB20-1AA0 |
| Família | SINUMERIK |
| Modelo | OP032S |
| Tipo de equipamento | Painel de operação CNC com tela plana colorida |
| Tamanho da tela | 10,4 polegadas |
| Largura do painel | Aproximadamente 310 mm |
| Sistemas relacionados | SINUMERIK FM-NC, 810D/DE e 840D/DE |
| Situação da linha | Produto de geração anterior e descontinuado pelo fabricante |
Confirme essas especificações pelo código completo da peça e pela documentação técnica da máquina.
Aplicações Industriais
Entre suas principais aplicações estão:
- Visualização de informações do comando CNC;
- Acompanhamento de estados e condições da máquina;
- Consulta de alarmes, avisos e mensagens operacionais;
- Acesso a parâmetros e funções disponibilizadas ao operador;
- Visualização de programas e etapas do processo de usinagem.
O 6FC5203-0AB20-1AA0 pode ser encontrado em diferentes equipamentos industriais, como tornos CNC, centros de usinagem, fresadoras CNC, retificadoras, mandriladoras, máquinas de conformação, máquinas especiais, linhas automatizadas de fabricação e sistemas industriais equipados com CNC Siemens.
Compatibilidade
O Siemens 6FC5203-0AB20-1AA0 está relacionado às plataformas SINUMERIK FM-NC, 810D/DE e 840D/DE. Entretanto, a presença de um desses sistemas na máquina não garante, isoladamente, a compatibilidade do painel.
Antes de comprar, reparar, instalar ou substituir o equipamento, é necessário verificar:
- O código Siemens completo da unidade instalada;
- A revisão de hardware e a versão do comando SINUMERIK;
- As interfaces, conexões e a compatibilidade com os demais módulos do sistema CNC;
- As dimensões, o padrão de montagem e o layout do painel e do teclado;
- A configuração utilizada pelo fabricante da máquina;
- Possíveis modificações realizadas anteriormente.
Painéis visualmente semelhantes podem apresentar diferenças de hardware, comunicação, montagem ou configuração. A confirmação deve ser feita pelo código completo da peça e pelas características da aplicação.
Falhas Comuns
Defeitos mais comuns em painéis operadores de uso prolongado:
- Tela apagada: o painel energiza, mas não apresenta imagem;
- Imagem fraca: perda de brilho ou dificuldade de visualização;
- Imagem instável: cintilação, interferências ou variações durante a operação;
- Linhas ou manchas na tela: alterações visuais permanentes ou intermitentes;
- Tela branca: painel ligado sem exibição correta das informações;
- Falha de inicialização: o equipamento não conclui corretamente a partida;
- Travamentos: perda de resposta durante a operação;
- Perda de comunicação: ausência de troca de informações com o CNC;
- Teclas sem resposta: comandos não reconhecidos ou funcionamento irregular;
- Desligamentos intermitentes: falha após aquecimento, vibração ou tempo de uso;
- Conectores danificados: mau contato, pinos deformados ou desgaste;
- Oxidação: danos causados por umidade, óleo ou contaminação;
- Aquecimento excessivo: elevação anormal da temperatura durante a operação;
- Falhas recorrentes: comportamento instável que retorna após reinicializações.
Sintomas semelhantes podem ter causas diferentes. Por isso, a substituição de componentes sem diagnóstico pode não resolver a falha.
Quando Reparar ou Substituir
O reparo pode ser indicado quando a falha está localizada, a estrutura principal do painel permanece preservada e os circuitos podem ser recuperados com segurança técnica.
O reparo pode ser considerado quando:
- A referência original precisa ser mantida na máquina;
- O painel apresenta falha eletrônica diagnosticável, com estrutura mecânica e placas preservadas;
- Existem componentes tecnicamente adequados para a recuperação;
- A substituição exigiria modificações no sistema;
- A recuperação é tecnicamente viável após avaliação em laboratório.
A substituição deve ser avaliada quando os danos comprometem a confiabilidade ou impedem a recuperação segura do equipamento.
A substituição pode ser necessária quando houver:
- Danos extensos em placas eletrônicas;
- Trilhas severamente danificadas;
- Conectores destruídos ou sem possibilidade de recuperação;
- Corrosão avançada em áreas críticas;
- Quebra estrutural que comprometa a instalação;
- Ausência de componentes adequados para o reparo;
- Falhas generalizadas ou recorrentes, com inviabilidade técnica identificada no diagnóstico.
Caso seja necessária a substituição, a compatibilidade da nova unidade deve ser confirmada conforme descrito na seção Compatibilidade.
Diagnóstico e Reparo na FNF
O painel Siemens 6FC5203-0AB20-1AA0 é avaliado em laboratório próprio, considerando o defeito informado pelo cliente, o estado físico da unidade e o comportamento eletrônico apresentado. A FNF Soluções Industriais atua há mais de uma década nesse segmento.
De acordo com o diagnóstico, o processo técnico pode incluir:
- 1. Inspeção inicial: identificação do código, versão e estado geral.
- 2. Diagnóstico: avaliação visual de conectores, placas, cabos e sinais de contaminação, seguida de investigação eletrônica dos circuitos relacionados ao sintoma.
- 3. Limpeza técnica: remoção controlada de resíduos quando necessária.
- 4. Reparo: correção das falhas identificadas, substituição de componentes defeituosos e revisão dos pontos de contato e conectores, quando aplicável.
- 5. Testes: verificação do comportamento do equipamento após a intervenção.
- 6. Registro técnico: documentação das condições observadas e do serviço executado.
Perguntas Frequentes
O que é o Siemens 6FC5203-0AB20-1AA0?
É um painel de operação Siemens da família SINUMERIK, identificado como OP032S. Ele é utilizado para operação e visualização de informações em máquinas CNC.
O 6FC5203-0AB20-1AA0 é compatível com SINUMERIK 810D e 840D?
É utilizado nessas duas plataformas, mas cada instalação precisa ser confirmada individualmente: código completo, revisão de hardware, interfaces e configuração da máquina antes da compra, do reparo ou da substituição.
O painel com tela apagada ou preta tem reparo?
Tela apagada ou preta é uma das falhas mais reportadas nesse tipo de painel e, na maioria dos casos, está relacionada a componentes eletrônicos internos, não exigindo a substituição da unidade. A viabilidade do reparo é confirmada após diagnóstico técnico.
A FNF realiza manutenção no Siemens 6FC5203-0AB20-1AA0?
Sim. A FNF realiza diagnóstico, manutenção, reparo e testes neste tipo de painel. A viabilidade da recuperação é definida após avaliação técnica.
O equipamento é testado antes do envio? Qual a garantia?
Sim. Os equipamentos comercializados pela FNF são testados antes do envio e vendidos com garantia. O prazo e as condições específicas podem ser confirmados diretamente com o atendimento.
Quais informações devem ser enviadas para solicitar uma avaliação?
Envie o código completo, fotos da etiqueta, modelo da máquina, sistema CNC utilizado, sintomas, alarmes apresentados e informações sobre quando a falha ocorre.
